描述
产品详情

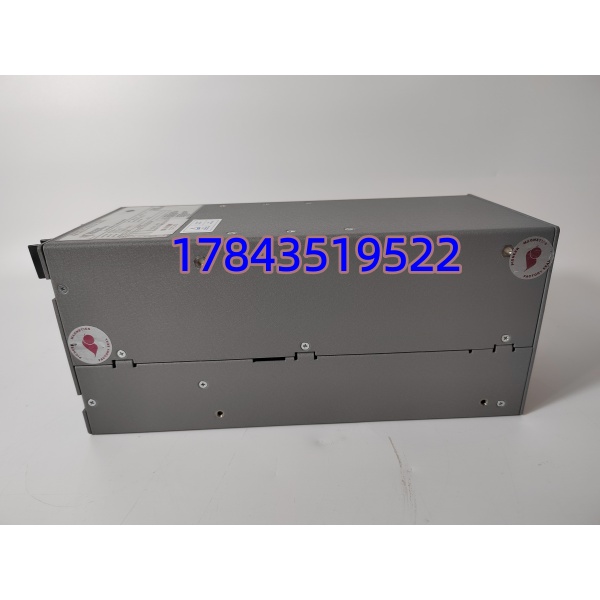

· 型号：PM3326B-6-1-2-E（Pioneer Magnetics PM3300系列开关电源，B=版本/电流档，6-1-2-E=配置：AC双/DC出/风扇/Enclosure），辅助码80026-529-01（内部配置包或线缆料）
· 品牌：Pioneer Magnetics（美军标老电源厂，常配GE Mark V/LS2100/VME系统）
· 系列：PM3300系列 / 磁放大器开关电源（属老一代高可靠电源，替by新Astec/Artesyn）
规格参数
| 参数项 | 规格值（请以原厂手册为准） |
|---|---|
| 产品代码 | PM3326B-6-1-2-E（PM3300系列开关电源），80026-529-01=内部物料/配置包（线缆/端子/安装件） |
| 系列归属 | Pioneer Magnetics PM3300，磁放大器控制开关整流，常配VME机架（如GE Mark V/LS2100）或驱动柜主电 |
| 电输入/输出 | AC输入：115/230 V AC ±10%，47–63 Hz（可跳线切），DC输出依配置：典型5 V DC @60 A（300W）或12V/24V/±15V多路（磁放大器稳压±0.1%线调±0.05% load reg），最大依B档300–500W |

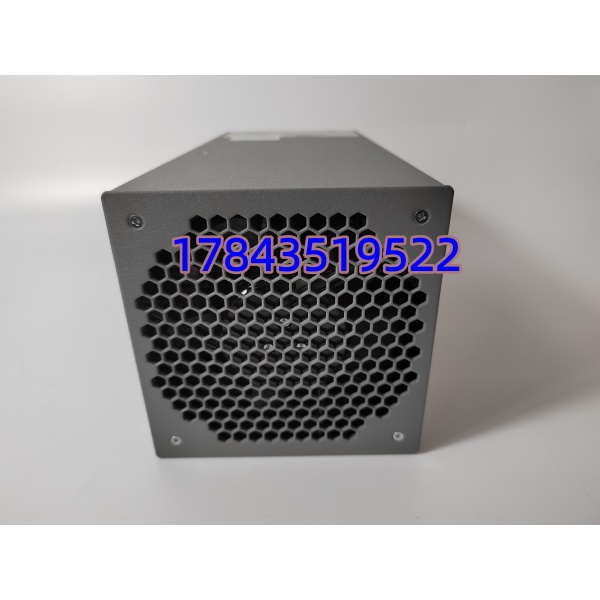

| 控制/保护 | 前面遥控使能（Remote On/Off），过压/过流/过温锁out（Latch），磁放大器软启<10ms，风扇强制风冷（前/侧风扇），输出Good LED+Over/Rem LED |

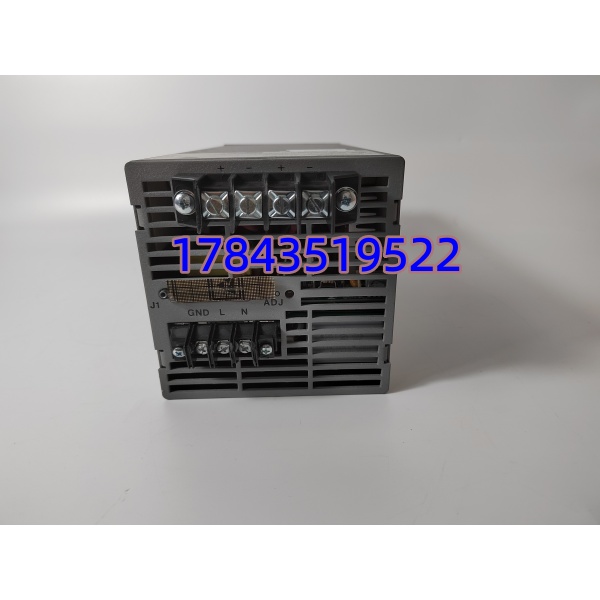

| 接口与端子 | 后部端子排AC入（L/N/GND），DC出（+/–/Sense+/-），遥控端子，前部或侧风扇滤网可拆，80026-529-01常指端子盖/线缆包 |
| 安装形式 | 独立装3U/6U尺寸（约133×100×280 mm），19寸机架耳M4螺钉或VME机架侧装（PM33xx做VME电源），DIN需适配器 |
| 诊断LED | 前面PWR绿AC入，Good绿DC稳，Over红过压/流，Rem黄遥控使能激活，风扇Run绿闪 |
| 工作温度 | 0°C至+50°C（标准柜内），宽温–20至+70需核对（军标版可能），存储–40至+85°C，湿度5–95%非冷凝 |
| 隔离与保护 | 输入–输出光隔1500V AC（IEC 60950），输出Sense线补线压降，磁放大器抗负载突变dv/dt，MTBF标称>20万小时（原厂Datasheet，现场风扇堵转/电容干是头号故障） |
| 存储与cert | 军标MIL-STD-704/810可能（Pioneer原美军供），CE/UL 1950/cUL/RoHS（老批可能非），磁放大器稳压比PWM稳多用于VME CPU电 |
| 物理尺寸 | 独立装约133高（3U）×100宽×280深 mm，重量≈1.8 kg（含风扇/金属壳） |
| 关键备注 | 二手混标严重：PM3326B-6-1-2-E是独立电源不是VME插卡（虽常装VME机架侧），80026-529-01是配置包/线缆不是电源本体，买时确认输出配置（5V60A？12V？±15V？）匹配原柜，风扇滤网堵=过热Over锁out |
产品介绍
从维护者视角切入：PM3326B-6-1-2-E就是老VME/驱动柜里那台“磁放大器老兵”——GE Mark V/LS2100柜侧常装Pioneer PM3300做主电，AC 115/230进磁放大器稳5V/±15V给VME CPU/FGPA，稳压±0.1%比普通PWM抗负载突变（SCR脉冲引di/dt大），前面Good LED绿DC稳Over红锁out。现场实测发现（某个项目里碰过9FA LS2100柜），这货头号故障是风扇滤网积灰堵转过热Over锁outGood灭VME全电断整柜瘫，或电解电容干纹波>50mV pp原厂要求<20mV引VME Watchdog复位。严格来说，它只在配置码6-1-2-E下输出5V60A±15V（依版），换时跳线AC 115/230必须跟原柜一致（美标115不少见），遥控使能端子要短到地才出DC（Rem黄灯亮=等待使能）。作为库存经理，属A类电源但极低故障率风扇/电容例外：单价两三千，电源Over锁=VME/FGPA全电断燃机起不来非计停日损百万，原厂EOL交期找拆12周，建议柜顶留1件冷备做Buffer stock（含风扇滤网备+跳线115/230标原柜），每12个月上电测AC入跳线对/DC纹波<20mV pp/Good绿稳，别只备VME卡不备电源风扇堵Over锁整柜。
供应链看，Pioneer Magnetics早停产生物新用Astec/Artesyn/VME标准电源，但老Mark V/LS2100/军工VME还跑PM3326B，二手NOS流转。TCO坑：配置码6-1-2-E决定输出（5V60A？±15V？），备件kit打包电源+风扇滤网备+跳线115/230标原柜+80026-529-01端子/线缆，单买裸电源到现场发现输出5V原柜要±15V或跳线230插115烧保险。ABC分类A类电源（VME主电），安全库存SS=1件测试（纹p<20mV/Good绿/风扇转）+1套滤网备，资金占用<一次VME电断燃机起不来百万。
应用场景与库存策略
痛点切入：9FA LS2100柜Pioneer PM3326B-6-1-2-E供VME主电，风扇滤网堵过热Over锁Good灭VME全电断燃机起不来非计停日损百万+电网罚，原厂交期停产生物找拆12周第三方翻新品风扇轴承响过热锁out。
典型场景与备货建议：
- GE Mark V/ VME柜主电：柜侧供5V/±15V VME CPU/FGPA，非它不可因为磁放大器稳±0.1%抗SCR di/dt老装置保产（新Artesyn PWM不稳VME Watchdog），建议A类设SS=1件电源测试（AC跳线原柜115/230标/DC纹p<20mV/Good绿/风扇转）+滤网备+80026端子盖，柜顶防潮柜每12个月上电测纹p/Good/风扇，每年强检电容ESR/滤网清灰。
- 军工VME试验台：0–50°C非宽温，电源风扇积灰堵，建议备1测试+1滤网备，Last-time-buy囤2件（一个柜1电源无冗余电断=全瘫），资金<试验台瘫验证日损五万。
- 驱动柜主电ACS6000：高湿柜内，PM3326电容干纹p大VME复位，建议由老Pioneer授权（若有）做VMI，kit=电源+滤网备+跳线115/230标+80026端子，单买裸没跳线/滤网现场插115烧或风扇堵Over。
- 偏远VME站：物流季冻，BOM展开备电源+滤网+跳线标+80026端子，按ISA-95不是单件电源，免到现场发现跳线230原柜115插烧保险或输出5V原要±15V。
真实案例：西北9FA 柜，侧装Pioneer -6-1-2-E（80026-529-01端子包）供VME主电5V60A±15V，大修后启机前VME全灯灭Good红Over闪，量AC 230V进跳线对但风扇不转滤网堵灰过热锁out。翻柜有裸无滤关停老电厂拆套：测试+滤网新（标“2024-07上电AC230跳115标/DC5V纹p12mV pp/Good绿/风扇转”），断柜总空开（电源不支持热拔稳拔），卸四角M4侧装出旧（风扇积灰堵），装新进侧拧M4，接AC 230跳线标原柜（115贴标禁误插），DC出+/–/Sense端子紧（屏蔽单端接地柜等电位<0.5Ω），遥控使能短到地Rem黄亮Good绿VME上电Run闪，燃机起机。事后批A类Buffer=1电源 test+滤网备每12月清灰/强检电容ESR，邻VME柜互备，交期够停两次大修。
