描述
产品详情

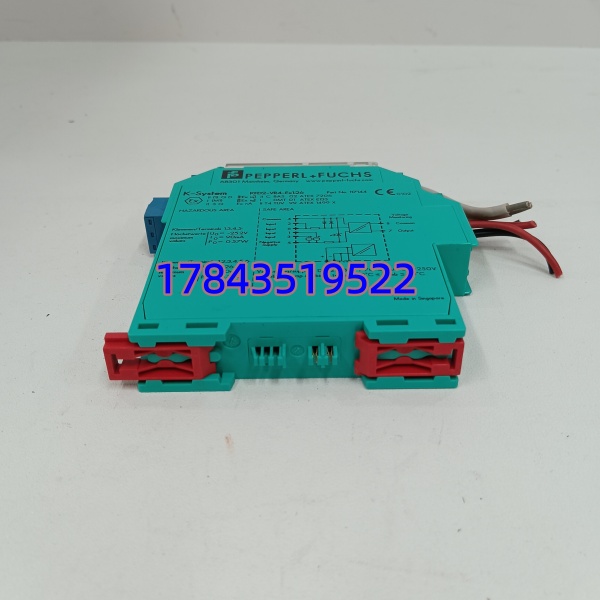

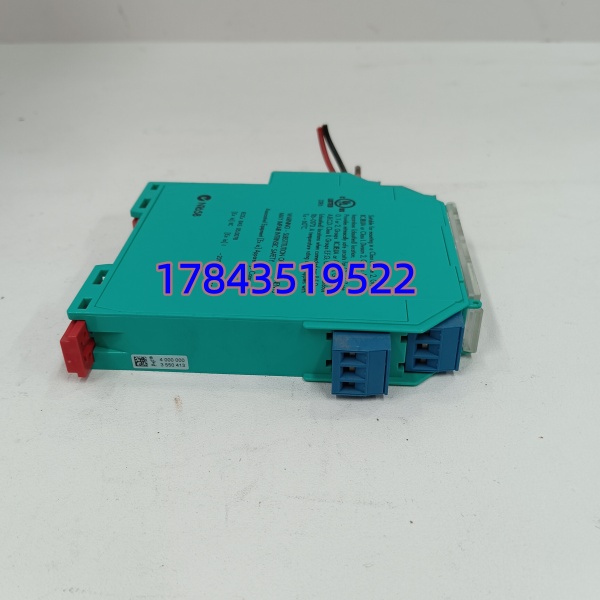

· 型号：KFD2-VR4-Ex1.26（订货常写作 KFD2-VR4-Ex126，原厂手册带小数点）
· 品牌：Pepperl+Fuchs（P+F / 倍加福）
· 系列：K-System — KFD2 单通道本安电压中继隔离栅
规格参数
- 产品类型：单通道本安电压中继隔离栅（Active Isolated Barrier / Voltage Repeater）
- 适用信号：0 V ～ -20 V DC 电压输入（振动/加速度传感器输出），输出 0 V ～ -20 V
- 传感器供电：本安侧可为 2线制提供恒流（3.6 / 5.3 / 8.9 mA 可选，端子短接配置），3线制提供约 18V/20mA
- 供电电压：19～30 V DC（典型 24VDC），支持 Power Rail 或端子 11+、12-
- 功耗：≤1.6 W（典型功耗约 1.2 W @24VDC）
- 输入阻抗：约 10 kΩ
- 输出负载要求：≥2 kΩ（2线制传感器模式）/ ≥9 kΩ（3线制传感器模式）
- 带宽：-0.1 dB @10 kHz，-1 dB @20 kHz；传输延时 ≈7.1 μs
- DC 传输误差：<10 mV（10 kΩ 负载）；温度漂移 <100 ppm/K
- 安全认证：ATEX / IECEx — [Ex ia Ga] IIC / [Ex ia Da] IIIC；II 3G Ex nA II T4；SIL 2 per IEC 61508
- 本安参数（危险侧）：Uo=26.4V，Io=90mA，Po=570mW，Um=253V
- 隔离：输入/输出、输入/电源 安全电气隔离，峰值耐压 375 V（依据 EN 60079-11）
- 安装：35 mm DIN 导轨（EN 60715），端子螺丝连接
- 尺寸/重量：20×119×115 mm（W×H×D，B2 壳体），约 125 g
- 工作温度：-20～+60℃，IP20
产品介绍
KFD2-VR4-Ex1.26 是 P+F K-System 里专门为振动监测设计的本安电压中继栅。简单说——危险区本特利 Nevada 330500/9200 或本安型压电加速度计出来的 0～-20V 振动信号，经它限能、隔离、1:1 电压跟随后送安全区 TSI 监测卡或本特利 3500/VM600 模拟量输入。同时它给现场传感器提供本安恒流或恒压供电，省掉现场单独的本安电源。
坦白讲，这东西在现场最大坑是接错极性——输入是负电压（0～-20V），端子 4 是公共端（信号+），6 或 2 是信号负，新手容易按普通 4-20mA 安全栅反着接导致无信号。另外它不是 4-20mA 安全栅，别拿去替 AI 模拟量变送器用，会烧或没输出。老装置改造时确认监测卡输入端不自带 24V 配电——KFD2-VR4-Ex1.26 输出是浮空负电压跟随，若 DCS 通道误设”有源配电”会拉低输出甚至保护关断。
应用场景与行业案例
我在海上平台遇到过——本特利 330500 速度传感器经 KFD2-VR4-Ex1.26 进 3500/22M，开车后振动值全零。查下来是施工把端子 4/6 反接（按常规 AI 安全栅极性接的），纠正后正常。另一回是 DCS AI 卡误开了 24V 配电跳线，一接 -VR4-Ex1.26 输出端安全栅 PWR LED 灭——不是坏了，是输出被外部电压反向钳位触发了过流保护，去掉卡上配电跳线恢复。这类问题半夜排故很耽误事。
典型场景：
- 炼化/化肥厂压缩机组 TSI：本特利 330500 速度探头或 9200计 → -Ex1.26 → 3500/42M 或 VM600 CMC16，Zone 1 本安隔离。
- 海上平台危险区振动监测：API 670合规，隔爆区用本安传感器+此栅替代昂贵隔爆接线箱。
- 电厂汽机瓦振监测改造：老系统无本安回路，加装此栅使本安型 IEPE 传感器能安全接入原有非本安 AI 卡（卡端去配电）。
- 化工装置机泵状态监测：本安感器经 -Ex1.26 送 AMS 或 CSI 2130 离线采集接口。
真实案例：北方某炼厂加氢裂化装置大修后开机，三台压缩机组本特利 3500 显示轴振/瓦振全 0 mV。维护先查探头间隙电压 OK，。我把 -Ex1.26 端子盖板打开——发现施工队按普通 AI 栅把现场线接在 1/2 端子（电流环位置）而不是 4/6，且 11/12 供电端子虚接。重新按手册接 4(公共)+、6(信号)-、11+/12- 紧固，3500 立刻出值。老师傅说：”以后柜门内侧贴这张接线图，别再按 4-20mA 栅瞎接。”
常见问题解答 (FAQ)
是同一件。现场和订单常点写作 -Ex126，原厂资料正小数点 -Ex1.26。订货按带小数点写避免歧义。
Q2：能当普通 4-20mA 模拟量安全栅用吗？
不能。这是电压中继栅，输入/输出是 0～-20V 电压信号，无电流-电压转换。4-20mA 变送器请用 -STC4-Ex1 或 -CRG-Ex1 等电流安全栅，混用会导致无信号或传感器工作异常。
Q3：支持热插拔吗？拔下来影响其他通道？
K-System 模块可在线拔出插入（DIN 导轨 Power Rail 不断电），但该通道信号瞬时中断。单通道模块，不影响同机架其他模块。建议非紧急不热拔，拔前确认 DCS 已屏蔽该点报警。
Q4：停产了吗？替代方案？
原厂官网标记 NO LONGER FOR SALE（部分地区），但 MRO 市场仍有新/测试良品流转。替代可选 P+F 新版 系列电压隔离栅或按本厂 HAZOP 评估改用齐纳栅+本安传感器（不推荐，失去隔离和诊断）。采购二手务必核对后缀版本与防爆证书在有效期内。
Q5：与本特利 330500 / 9200 怎么接线？
典型 2线制速度/加速度传感器：端子 11+/12- 接 24VDC；危险侧 4+(公共) 接传感器信号正，6-(信号-) 接传感器负/屏蔽；安全侧 7-、8+ 接本特利 3500 模拟输入（注意 3500 通道去掉配电跳线）。3线制传感器额外用端子 5- 接传感器电源负。具体以 P+F 手册接线图为准。
Q6：二手/翻新件怎么鉴别？
看三点——①端子无烧蚀变色（尤其 11/12 供电脚）；②原厂标签序列号/Ex 认证编号清晰；③上电 PWR LED 亮，短接现场输入看输出 7/8 电压跟随正常（用万用表测 – 注意极性）。电容鼓包直接退。
