描述
产品详情

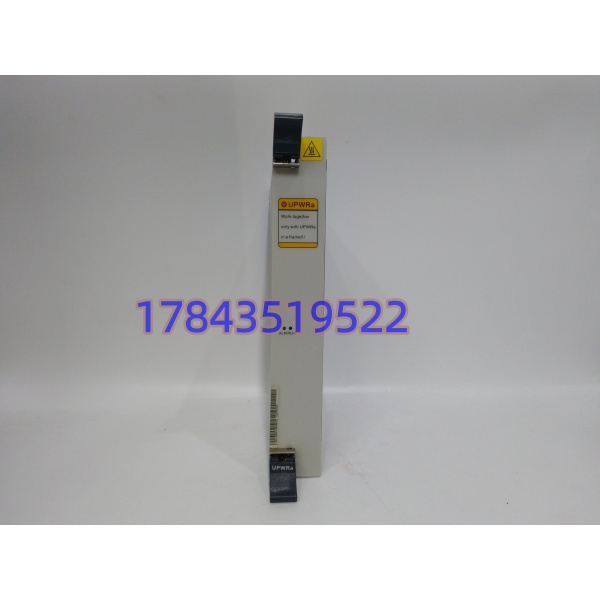

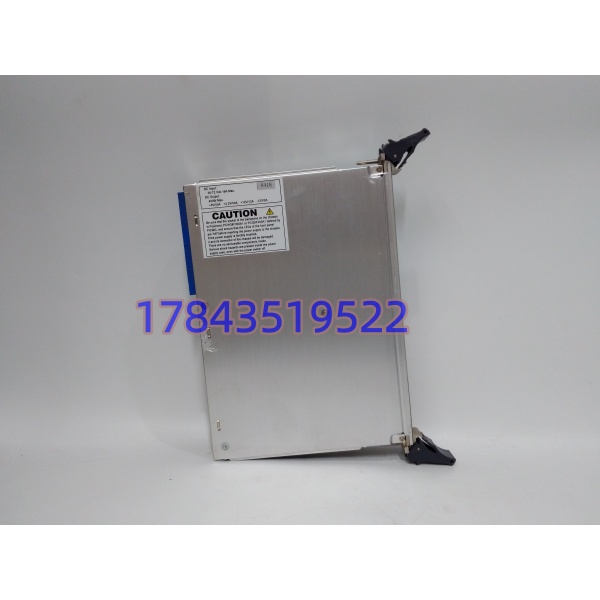

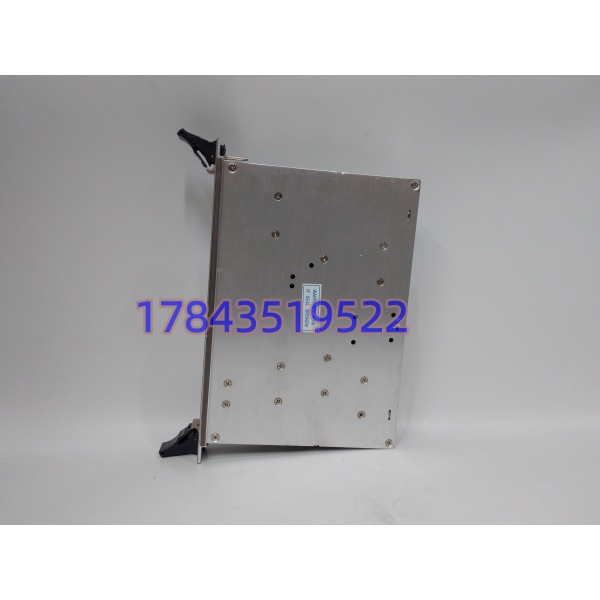

· 型号：PCIH38F300A1（UPWRA-KW3M2UPWR）
· 品牌：POSITRONIC（Positronic Industries，宝西）
· 系列：PCIH（CompactPCI High-density）电源连接器家族
规格参数
| 参数项 | 规格值 |
|---|---|
| 型号 / 配置码 | PCIH38F300A1 / UPWRA-KW3M2UPWR（UPWRA 指带 UPWR 系列电源插针配置，KW3M2UPWR 为线组/后壳变体标识） |
| 类型 | 38 针 CompactPCI 电源连接器（母头/板装垂直针终端） |
| 针数布局 | 38 针：20 号信号针 + 15 号辅助 + 3 号特殊（16 号电源针嵌于其中，单针 40A） |
| 接触件 | 16 号闭口车削铜合金镀金（闪金），20/22 号 ROBI-D 开口式 |
| 接触电阻 | 16 号 ≤0.0007 Ω，20/22 号 ≤0.004 Ω（IEC512-2） |
| 绝缘电阻 | ≥5000 MΩ |
| 耐压 | 1000–3000 V RMS（针间/针地依位置） |
| 额定电流 | 16 号针 40 A，20 号 7.5 A，22 号 5 A（以原厂图纸为准） |
| 工作电压 | 333–1000 V RMS（依针位） |
| 绝缘体 | 玻璃纤维填充聚酯，UL 94V-0，蓝色 |
| 温度范围 | -55℃~+125℃（连接器本体；渠道页标 -40~85℃ 多为整机环境降额） |
| 机械寿命 | ≥500 次插拔（镀金触点） |
| 安装与端接 | 垂直针脚 PCB 焊接，支持 260℃/10s 回流焊；带钢镀锌锁紧螺钉 |
| 认证 | IEC / EIA / UL / CUL / MIL-DTL-24308 参考、ISO9001/AS9100 制造体系 |
| 适配场景 | CompactPCI 工控机、DCS 电源分配板、航电/军工机箱背板 |
产品介绍
维护者视角切入：在现场碰过一次 CompactPCI 工控机反复重启，查了一圈电源模块、背板电容都没事，最后发现是 PCIH38F300A1 的 16 号电源针孔眼松弛——ROBI-D 开口针在 500 次插拔后夹持力掉到 40N 以下，+5V 主供瞬断 2ms，CPU 就复位。这种连接器不像模块会报故障，它只会在振动环境下“软断电”，示波器挂一晚才能抓到。
作为 PCIH 系列 38 针高密度变体，它把 40A 电源针和 RS-485/CAN 信号针塞进 65mm 长壳体里，盲插导向斜角比普通 DIN 41612 更狠，适合控制机箱频繁抽拉。采购侧别把它当“几块钱的插头”看：一套 CompactPCI 机架若因电源针接触不良停机，炼钢连铸机丢一炉坯的损失够买三千套连接器。生命周期上 Positronic 仍产 PCIH 系列但老配置码（如 UPWRA-KW3M2UPWR 这种客户定制线组）随时可能被新配置替代，老设备续命得按“连接器本体+原线组图纸”双锁定备货。
应用场景与库存策略
高电流连接器最怕两种失效：一是针孔磨损导致接触电阻从 0.7mΩ 爬到 5mΩ，电源针发热烤熔绝缘体；二是盲插导向磨损后插偏，16 号针弯脚短路背板。CompactPCI 机箱抽拔 300 次以上就开始进入事故区。
- 钢厂连铸机 CompactPCI 监控机箱：非它不可（老机箱开孔和针位图绑定），建议每机箱备 2 只裸连接器 + 1 套预装线组（UPWRA-KW3M2UPWR 同配置），别等针歪了再买。
- 电厂 DCS 历史站工控机背板供电：涉 SOE 记录不掉电，建议按 N+2 备（同型机箱每 5 台合备 2 只），由仪电班管不进通用库。
- 舰船/海上平台 CompactPCI 通信机箱：盐雾环境镀金层是命根，备件必须原厂密封袋+干燥剂，到货先测接触电阻再入库。
- 航空地面测试台（MIL 参考级）：振动大、插拔频，建议把“每 400 次插拔强制更换连接器”写进 PM，别等瞬断再救火。
- 老 ABB/GE 机架被集成商用 PCIH 做电源转接的：注意本件是 Positronic 品牌不是 ABB 原厂件，备货按机械图纸锁型号，别听商家“ABB 同源”忽悠。
真实案例：2020 年北方某热电厂，#3 机 DCS 历史站每周日 3 点左右自动重启，运维当 Windows 补丁问题处理了半年。后来厂家工程师带示波器挂背板 +5V，抓到每次重启前 2ms 有 1.8V 凹陷，顺藤摸瓜拆机箱发现 PCIH38F300A1 第 12 脚（16 号电源针之一）孔眼发灰，千分尺量开口尺寸超差 0.05mm。换连接器后半年未复现。反思：CompactPCI 电源连接器不能只备整机不备散件，备件卡应记“插拔次数估算+接触电阻上次测量值”，到阈值主动换，比等重启再救火省 10 倍工时。
