描述
产品详情

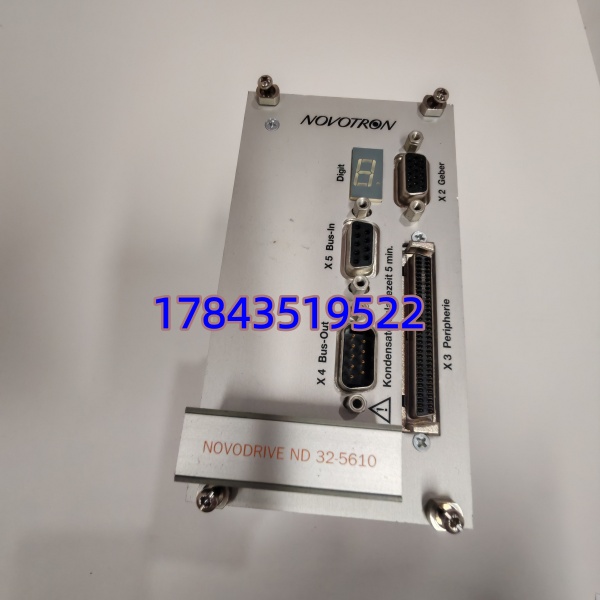

· 型号：ND32-5610（订货号 ND32-5610VS-001-000-00）
· 品牌：Novotron Industrie-Automation GmbH（德系运动控制，关联 Bautz 伺服系统）
· 系列：ND32 系列 Digital Servo Drive — Vector Controlled Amplifier
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | ND32-5610（细分号 ND32-5610VS-001-000-00，VS=增强型速度/位置固件） |
| 产品类别 | ND32 系列数字矢量控制伺服驱动器模块（Servo Amplifier / Drive） |
| 适用系统 | Novotron / Bautz 伺服系统；可经现场总线接入西门子 S7-300/1500 或 Beckhoff/Codesys 运动控制 |
| 主电源输入 | 三相 AC 380–480 V（+/-10%），50/60 Hz；典型额定 400 VAC |
| DC 母线电压 | 标称 ~560 VDC（400 VAC 整流），过压关断阈值 ~720 VDC，欠压 ~200 VDC |
| 控制电源 | 辅助 24 VDC（通常端子 X2，用于逻辑板上电、参数保持） |
| 额定输出电流 | 10 A eff（连续有效值），峰值可达 18–20 A（依冷却及脉宽） |
| 适配电机功率 | 典型对应 3–5 kW 永磁同步伺服电机（依电机铭牌核对） |
| 控制模式 | 位置（Position）、速度（Velocity）、转矩/电流（Torque）三闭环；可切换主从/电子齿轮 |
| 反馈接口 | 支持增量式编码器（TTL/HTL line driver）、绝对值编码器（EnDat/SSI 依版本）、旋转变压器（选配） |
| 通信/现场总线(可选) | CANopen、Profibus-DP、EtherCAT（依具体选件版本——严格来说 -001-000-00 后缀决定总线选件，采购时确认你现用总线类型） |
| 保护功能 | 过流(I²t)、过压、欠压、过热(散热器 NTC)、电机接地故障、编码器断线检测 |
| 状态指示 | 前面板多色 LED 或 7-seg 诊断码显示（Error Code 如 E-01/E-12 等） |
| 冷却方式 | 后背板铝散热鳍片 + 柜内强制风冷（建议保留上下 ≥100 mm 风道） |
| 安装方式 | 垂直壁挂或 35 mm DIN 导轨适配器（依柜厂集成），螺钉紧固 |
| 工作温度 | 0 ～ +50℃（满载）；存储 -25 ～ +70℃ |
| 湿度 / 防护 | 5–95% RH 非冷凝，IP20（柜内安装） |
| 认证标准 | CE、部分批次 UL 认可，符合 EN 61800-5-1 / EN 61000-6-2 |
| 尺寸/重量(约) | 250–270 × 55–60 × 180 mm (H×W×D)；重约 2.1–2.8 kg |
产品介绍
在一条进口糖果包装线碰过：飞剪轴突然报”Servo Fault — Overspeed”，复位即跳——拆下测 DC 母线 OK 但 IGBT 驱动侧漏电流异常（第 7 年运行，环境粉尘多散热鳍片堵半截）。这条线 6 根轴 4 种不同功率 驱动，这轴一停整线堵包，每小时损好几千。-5610 在精密产线里是运动轴的”肌肉”：参数漂移或功率器件老化直接导致跟随误差超差→轴封锁→全线停。
供应链看 Novotron 该系已被渠道列为 Legacy/Discontinued，欧系小众伺服交期基本”有库存即发，无库存等拆机”，市面翻新件 IGBT 模块老化致上电炸机偶有发生。按 ABC 法属 A 类（单轴故障→产线停）——建议按同类轴数 N 根备 min(1件, round(N/4～6)) 且不少于 1 件冷备，预先抄好你现网电机参数做参数备份文件(Parameter Set)，换上直接 Load 省调试时间。
应用场景与库存策略
伺服驱动故障后果：对应运动轴封锁→CNC/产线停（包装机关键飞剪/灌装转台/机床进给轴），比普通 IO 卡影响大得多。原厂已 EOL，拆机件功率级老化是头号坑。
- 包装/印刷机械（飞剪、灌装转台、套标机同步轴伺服驱动）—非它不可因绑 Novotron/Bautz 伺服电机参数与现场总线选件，通用第三方驱动器参数不兼容需重新整定；建议按每 4–6 根同型轴备 1 件冷备，放备件柜贴明适用轴号+总线类型(CANopen/Profibus/模拟 ±10 V)。
- CNC 数控机床（进给轴 X/Y/Z 或主轴辅助伺服）—建议年度点检清散热鳍片灰尘，查风扇运转；超 8 年运行酌情按 10–15% 轮换更新。
- —确认 EOL 状态后按剩余 5–10 年寿命按 N×15～25%（最低 1 件）战略囤货或评估整线驱动换代可行性。
- 供应商返修池/坏件置换—欧系小众品牌建议签授权服务方”坏件返修+备件借用”协议，减少自有资金占用。
真实案例：华东某高速包装线 6 轴联动（枕式包装+飞剪），#3 飞剪轴 -5610 运行第 8 年夏季高温跳闸——查为散热风道被包材碎屑堵死致 IGBT 过热闩锁。临时清灰复位能用但参数偶尔漂，库房有 1 件去年按建议多囤的同 VS-001-000-00 备件（注意总线选件后缀须一致！），整线周末窗口 20 min 更换+参数下装恢复。事后把全机 6 块 驱动清灰列入季度 PM，并建立参数备份 U 盘——再没因此非计划停线。
