描述
产品详情

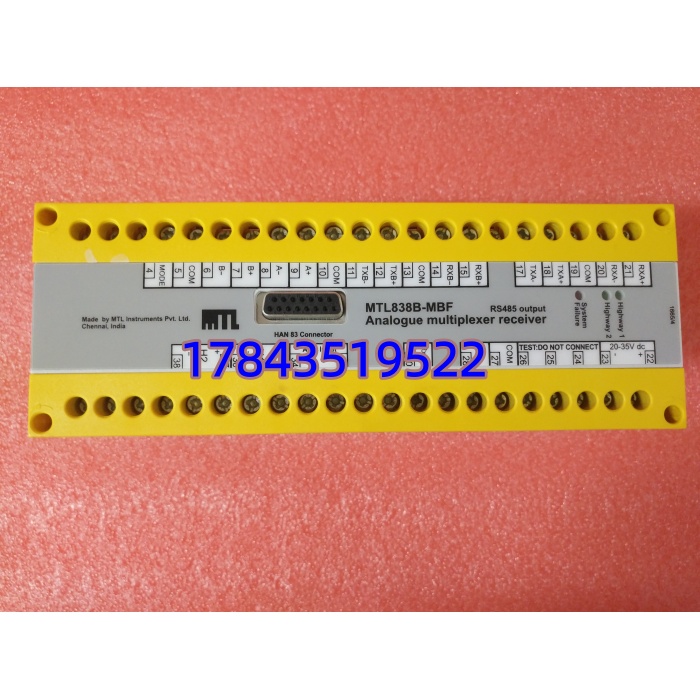

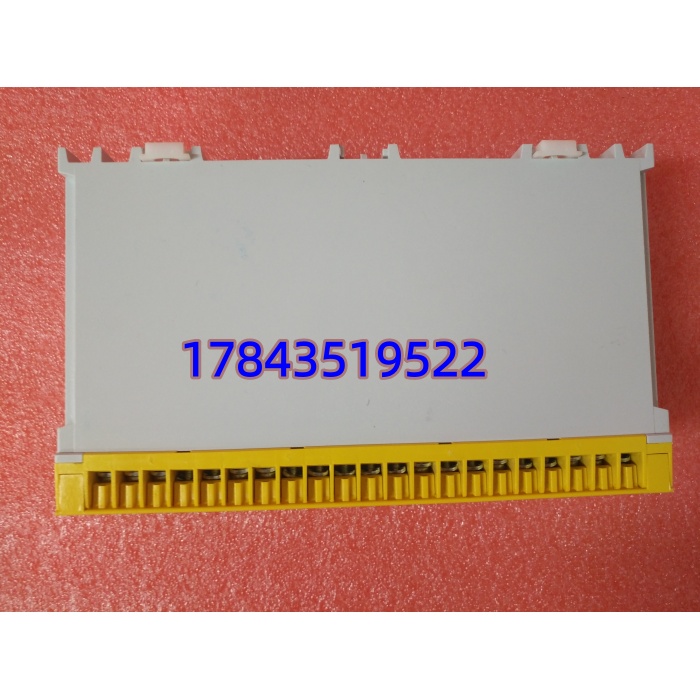

· 型号：MTL838B-MBF（确认铭牌含 838B-MBF，部分老标只印 838B）
· 品牌：MTL (Eaton Crouse-Hinds MTL)
· 系列：MTL 800 Series Fieldbus IS Barrier / Interface (Legacy)
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品描述 | MTL 838B-MBF Foundation Fieldbus H1 / Profibus PA IS Barrier or Segment Coupler (Legacy 800 series) |
| 型号 / 订货 | MTL838B-MBF（铭牌常印 MTL 838B-MBF，订单 ref 可能带 dash code） |
| 适用总线 | Foundation Fieldbus H1 (31.25 kbps) 或 Profibus PA（同物理层 Manchester II 编码）——依认证铭牌 |
| 本安认证 | Ex ia IIC / Ex ib IIB（依具体证书），适用于 Zone 0/1/2 本安现场设备侧 |
| 功能类型 | 本安能量限制 + 信号通过（无源或有源隔离——838B 常见为被动限能+匹配网络，MBF 版含多分支匹配/电源调理） |
| 输入端(非本安侧) | 连接 FF H1 电源调理器输出或 PA 段耦合器，典型阻抗匹配 100Ω (C.L.) |
| 现场侧(本安侧) | 连接现场 FF/PA 多分支电缆，最大分支数依电容/电阻算（典型 ≤ 4 无中继，加中继可扩） |
| 电压/电流限制 | Uo / Io / Po 依 MTL 本安参数表（典型 Uo≤28V, Io≤110mA, Po≤0.8W 近似——以您铭牌 Entity Parameters 为准） |
| 插入损耗 | < 1 dB @ 31.25 kHz（信号通过无明显衰减） |
| 供电要求 | 通常由关联 FF 总线电源经限能电阻/调理模块供——自身不额外取电（无源栅）或需辅助 24V DC（有源隔离版——核对铭牌） |

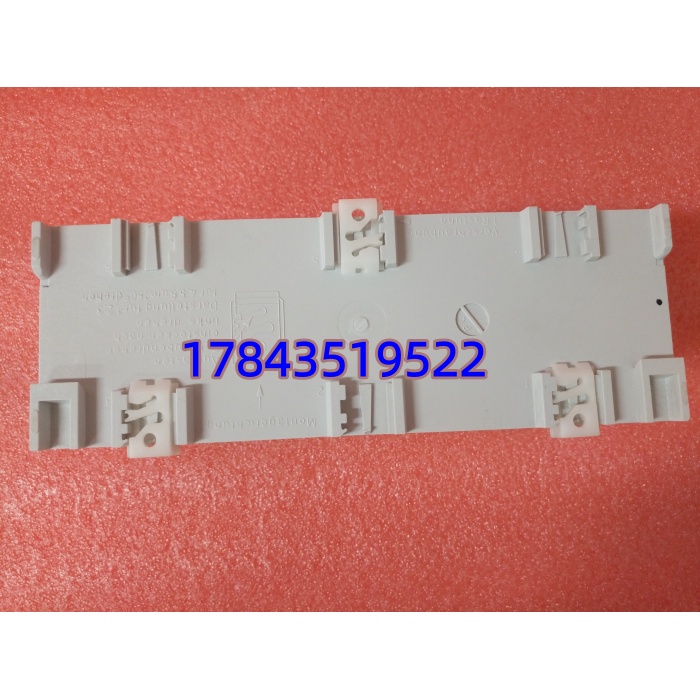

| 安装方式 | DIN 35 mm 导轨安装（EN 50022），TS35 兼容 |
| 接线端子 | 螺丝端子或 combicon 插头（依生产批），现场侧/控制侧分明标记 |
| 工作温度 | -20 … +60℃（典型 IEC 60079 工业级），贮存 -40 … +80℃ |
| 相对湿度 | 5~95 % RH（非冷凝） |
| 认证标记 | ATEX、IECEx、FM、CSA、GOST-R（以具体证书包为准） |
| 生命周期状态 | MTL 800 系列 Legacy / Obsolete，被 MTL4500 (active galvanic isolation) / MTL5500 取代——确认 MTL PSP |
| 替代方向 | MTL4549 / MTL551x 系列依功能（有源隔离栅需确认接线改型及本安参数匹配，非原位 Pin-to-Pin 通常） |
产品介绍
从现场实测——FF H1 或 PA 总线整段掉节点（所有现场仪表显示”设备未响应”），查来查去总线电源正常、终端电阻 OK，最后锁定是 838B-MBF 内匹配网络阻值漂移或本安栅输入侧端子氧化接触不良致信号反射严重——这种故障隐蔽且影响整段 4~12 台现场智能变送器通讯。它不像 AI/AO 卡单点坏只丢一个 PV，而是整段现场总线全盲，操作员对面阀位/温度/流量全丢，部分装置甚至联锁靠 FF 设备直接硬接线备份，没有备份链路就很麻烦。
采购与库存视角摊开：MTL 800 系列整体 Obsolete，838B-MBF 全新原厂 NLA，市面多为 New Surplus（未拆封原厂袋）或拆机清整件。按 ABC 分类——影响整 FF/PA 段通讯 = B+ 类关键链路备件（价值不高但缺货致整段智能仪表失联）建议按 FF/PA 段数÷2 向上取整备 1 件冷备密封保存，EOL 锁定 Surplus。严格来说替代新代 MTL4500 系列（如 MTL4549 有源隔离栅）需核对：①本安参数 Entity 兼容 ②端子排列不同需改少量接线 ③有些应用 838B 为无源需确认新带有源版供电方式——不属于原位 5 分钟快换，升级需小技改。（请以 MTL Migration Guide 838→4500 Series及原厂手册为准）
应用场景与库存策略
FF H1 / PA 现场总线某段所有设备通讯中断——先查终端电阻、总线电压(典型 9~32V 空闲/通讯)、电流，再查 MTL838B-MBF 端子温升/氧化。原厂 EOL 后 NLA，二手调货 1~3 周。
典型场景与备货建议：
- 炼化/油气 — Foundation Fieldbus H1 或 Profibus PA 本安段(每段挂4~12台智能变送器/阀门定位器)：838B-MBF 故障=整段仪表失联影响监视及部分控制 → 建议每2~3个独立FF/PA段备1件冷备(MBF后缀匹配)，密封袋保存，每2年抽检端子弹性
- 多装置共用同代 MTL800 系列栅柜：建立共享备件池 → 全厂 MTL838B-MBF 总数（在线段数）÷2 向上取整备货，要求渠道提供 MTL 原标签+Entity Parameters 照片
- EOL 处理：确认 NLA 后锁定 New Surplus；新项目/技改推 MTL4500 有源隔离栅（MTL4549 etc）并重新核算本安参数及接线
- 注意：838B-MBF 与 838B 基础型差异可能在 MBF=Multi-Branch Feed / 含特定匹配网络——替换备件买同后缀版本，混用普通 838B 可能导致段电容/阻抗不匹配引通讯偶发掉包
真实案例：
南方某 LNG 接收站 BOG 压缩区 Foundation Fieldbus H1 两段各带 8 台智能变送器，经 MTL838B-MBF 本安栅连 FF 电源调理器。运行第 11 年台风季后 #2 段全部仪表通讯丢失，量总线电压 24V OK、终端 100Ω OK，拆下 838B-MBF 发现现场侧端子排微绿氧化（沿海盐雾渗入虽柜内 IP54 前盖未紧），清洗重紧固暂恢复。库房无冷备——原厂回 NLA，等 8 天淘到 New Surplus 件更换（旧件氧化不可逆）。复盘：现场总线本安栅属 B+ 类关键链路备件，按 FF/PA 独立段数 50% 配比备冷件；沿海/腐蚀环境建议每 2 年开盖检查栅端子氧化并涂微量导电脂或考虑升有源镀金端子 MTL4500 系列。
