描述
产品详情

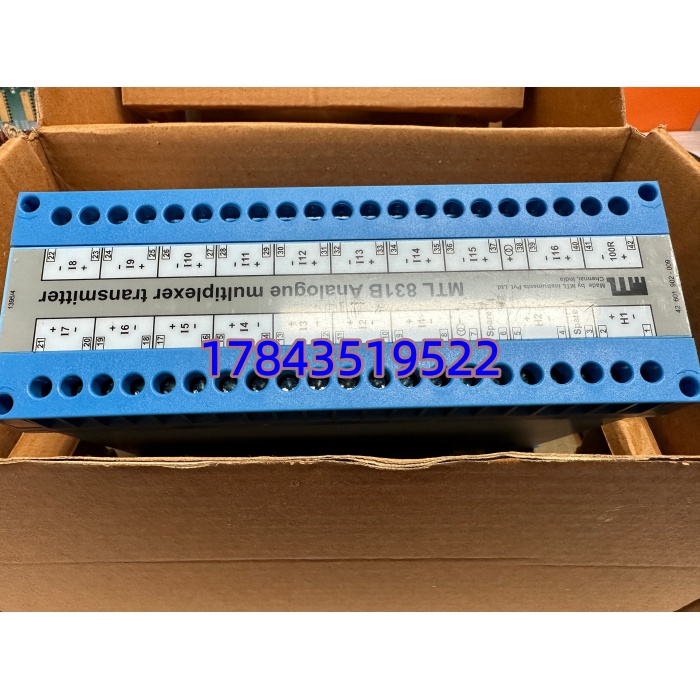

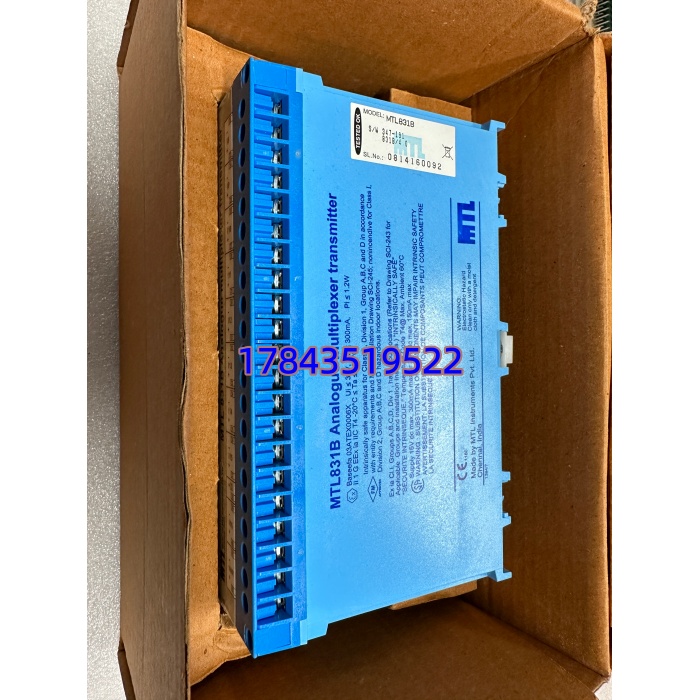

· 型号：MTL831B
· 品牌：MTL Instruments（现 Eaton MTL 品牌）
· 系列：MTL800 系列 — Intrinsically Safe Analogue Multiplexer Transmitter
规格参数
- 产品功能：本安型模拟量多路复用发送器（Transmitter），危险区安装
- 适用系统：MTL800 多路温度/模拟量采集系统，配 MTL838B-MBF 接收器 + MTL3052 隔离栅
- 输入信号类型：热电偶（Type J/K/T/E/S/R/B/N 等）、毫伏源（±60 mV）、2/3/4 线制 RTD（Pt100 等）
- 输入通道数：最多 16 路热电偶或 mV 输入；最多 15 路 RTD 输入
- 数据高速公路：双冗余双绞线数据链路，同时传输信号与电源（向现场单元供电）
- 传输距离：可达约 3 km（依电缆规格及噪声环境，需核对手册）
- 供电方式：由数据高速公路回路供电（经 MTL838B-MBF 端提供，典型 12～24V DC 范围），危险区侧无需独立电源
- 本安认证：ATEX / IECEx Ex ia IIC T4 Ga（可安装于 Zone 0 / Class I Div 1 危险区域），需专用本安接地
- 精度：典型 <0.1% of span @20℃（依校准及传感器类型，以原厂手册为准）
- 工作温度：-20℃ ～ +60℃（存储 -40℃ ～ +85℃）
- 安装方式：通常装入现场防爆接线箱或用 DIN 导轨安装适配器固定于危险区机箱
- 配套设备：必须与 MTL838B-MBF（安全区接收器）及 MTL3052（数字隔离栅）配对使用，单独不可用
产品介绍
MTL831B 不是普通安全栅，是 MTL800 多路采集系统的现场发送器。它装在危险区（Zone 0），把现场一堆热电偶或 RTD 信号数字化后通过两根双绞线（数据高速公路）传给安全区的 MTL838B-MBF 接收器，同时这根线还给它供电。这样能省掉大量本安电缆——一条双绞线顶 16 根。
坦白讲，这东西在炼化厂加热炉、球罐区温度监测中用得很多。它的坑在于：必须成对配 MTL838B-MBF 接收器+MTL3052 隔离栅，单独买一块没用。另外老系统如果还在跑，现在基本靠淘库存或拆机件，新项目 Eaton 主推 MTL4500/5500 隔离栅+常规温度模块替代此架构。有一点要注意——数据高速公路接线极性反了能通信但可能供电不稳，上电前核对接线图。
应用场景与行业案例
我在炼油厂催化裂化装置见过，原本设计每支热偶单独拉本安电缆回控制室，改造成 MTL831B+MTL838B 后只用两根线带回 16 路温度，省了几千米铠装缆。但有一次装置大修后温度全丢——查下来是 MTL3052 隔离栅保险烧了，导致数据高速公路失电，MTL831B 跟着趴窝，这种”链式故障”要留心。
典型场景：
- 炼油/石化加热炉温度监测——Zone 1/Zone 0 区多点热偶经 MTL831B 集中上传，大幅减少本安电缆敷设成本
- 海上平台井口温度/压力采集——数据高速公路可远传 3km，适合空间受限且无便利供电的危险区
- 化工厂反应釜多点 RTD 监测——本安认证允许直接装在防爆接线箱内，与 DCS 通过 Modbus（经 ）对接
真实案例：
南方某芳烃装置，加热炉 F-101 的 16 支 K 型热偶温度突然全变 ——-（开路值）。DCS 侧 -MBF 通信灯闪正常，以为现场接线被施工碰断。我让仪表工量安全区端数据高速公路电压——只有 3V（正常应 12V 以上），顺藤摸瓜发现 MTL3052 隔离栅输入端遭浪涌打坏，内部熔丝断开。临时换 MTL3052 后 MTL831B 立刻上线恢复数据。事后老师傅翻备件柜找出一块 NOS（New Old Stock） 说留着：”这玩意儿二十年不坏，一坏就是整套温度全没，没备件就等工艺投诉”。
