产品详情

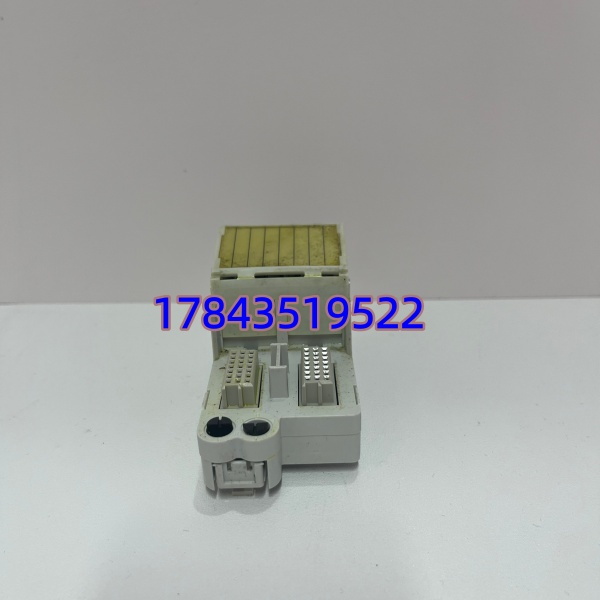

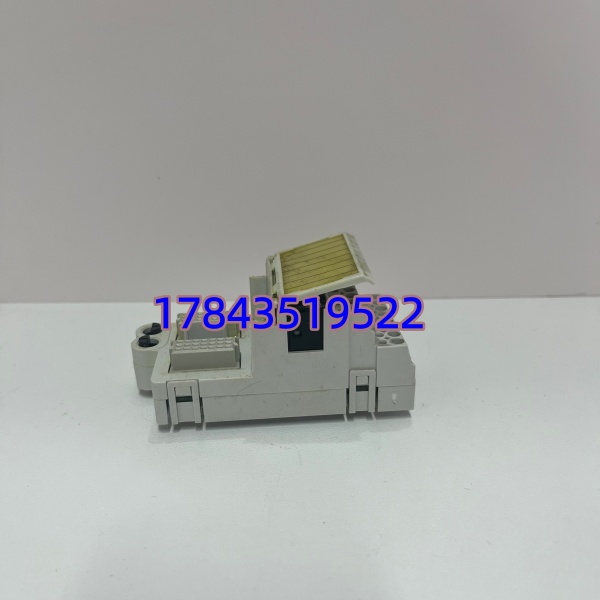

· 型号：8604-FT-FU（8604 FTU — Fused Version with LED indication）
· 品牌：MTL Instruments / Eaton Crouse-Hinds
· 系列：MTL 8600 Series Field Termination Unit for MTL5500 / MTL7700 Plug-in Isolators & Zener Barriers
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 / MTL P/N | 8604-FT-FU（Field Termination Unit, 4-slot or multi-slot variant——严格来说8604指4-ch FTU base; 大机架用8616-FT-FU 16-ch，采购核对槽位数） |
| 适用安全栅 | MTL5500 series（MTL5541, MTL5511, MTL5521 etc）/ MTL7700 Zener Barriers 插装式——FTU背板提供系统侧总线及现场侧接线 |
| 单元类型 | Field Termination Unit (FTU) with Integral Fast-Acting Fuse per channel group + Fault LED |
| 熔断器规格 | 典型 1A / 2A fast-blow (依具体工厂选型单)，可更换——现场常忽略备熔丝致熔丝断后整个FTU槽位失电 |
| 指示 | 每通道组 Fuse Fail LED（熔丝断→红灯亮），System Power OK LED |
| 系统侧供电 | 通常为 24V DC（非本安侧供电给隔离安全栅内部电路），取 DIN rail 端子或背板汇流排 |

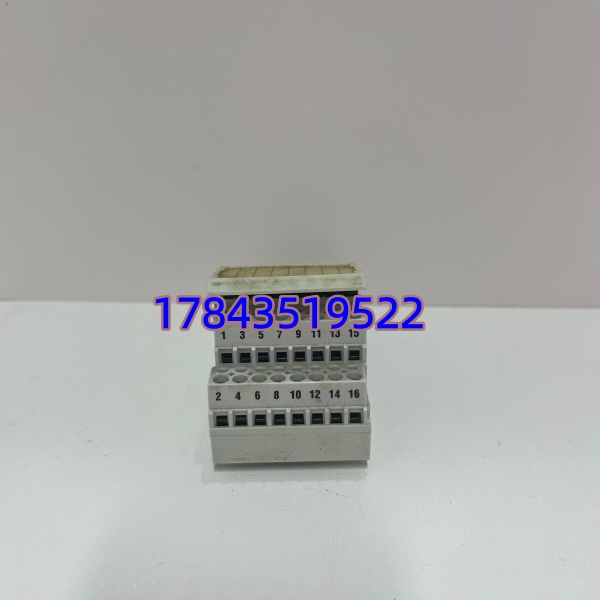

| 现场侧接线 | 螺钉端子（Accept 0.2–2.5 mm² / 24–12 AWG），每通道 + / – / Shield 分离 |
| 背板总线 | 簧片接触MTL55xx/77xx模块底部引脚，传输AI/AO/DI/DO信号及隔离电源 |
| 通道密度 | 8604-FT-FU = 4槽；8616-FT-FU = 16槽——依机柜设计定，混装时注意总宽度 |
| 接地要求 | 专用PE端子接柜体接地排（本安地≤1Ω），屏蔽层经FTU SHIELD端子单点接地 |
| 安装方式 | 35mm DIN 导轨（TS35），侧向互锁组成机架；建议端板封尾 |
| 工作温度 | -20℃ ～ +60℃（工业级）；存储 -40℃ ～ +85℃ |
| 湿度 / 污染等级 | 5%～95% RH 非凝露；ISA-S71.04 G3（coated版可选） |
| 防爆认证 | IECEx / ATEX (Ex ia IIC / Ex nA etc per system)、FM / CSA Class I Div 2 Grp A-D |
| 尺寸(8604 4槽) | 约 22mm(宽)×114mm(深)×105mm(高) per 4-ch module；多模块拼装 |
| 重量 | ≈0.12kg/槽位 |
产品介绍
在海上平台化工厂碰过——本安回路大面积”信号丢失”，排查半天是8604-FT-FU某组熔丝老化断开（非短路只是多年微振动致疲劳动作），FTU上红色Fuse Fail LED亮但没人日常巡看。8604-FT-FU就是MTL5500/7700插装安全栅的”插座+现场端子+熔丝保护”——安全栅像卡片插进去，现场4–20mA/DI线拧在FTU螺钉端子上，系统侧24V及信号经背板簧片进安全栅处理再送DCS AI卡。(严格来说8604是4槽版、8616是16槽版——买前核对现网机架是半宽4-ch还是全宽16-ch，插错宽度装不进DIN轨组；另外熔丝额定值要与现网一致，乱换大安培熔丝破坏本安能量限制。)
从库存经理视角：MTL 8600 FTU系列虽老但仍在Eaton长期供货（部分特殊涂层版Lead Time 6～16周），二手撤旧极多。它属C类慢流动低值件但缺了整排安全栅无法接线——影响新回路投用或替换烧毁底座。建议按机柜N+1冷备（每类槽位数：4-ch和16-ch分别备），同时按熔丝规格备足量快熔（通常×1.5倍在线槽位数）。TCO：一个FTU几十～百来镑，熔丝断不换致整组本安点离线，在SIL回路或ESD反馈点会成审计项。请以Eaton Crouse-Hinds MTL Product Lifecycle公告为准。
应用场景与库存策略
FTU本身很少坏，典型失效模式：①熔丝疲劳断开（尤其系统侧24V瞬态尖峰累计作用）②现场接线端子氧化/力矩松致接触电阻大③背板簧片疲劳（频繁拔插安全栅致接触不良）。故障现象通常是关联安全栅点全变Bad/0mA且FTU上Fuse Fail LED亮。
- 石化/海上平台/化工 Honeywell/Emerson/横河DCS本安回路 — MTL5500隔离栅插8604-FT-FU底座采集现场变送器/电磁阀DI。建议按机柜已装FTU类型（8604 vs 8616）各N+1冷备，注意区分涂覆版(如-xxx/C)若现网用G3环境。
- SIS/ESD 本安反馈点 — 若SIS DI经MTL77xx Zener Barrier+8604-FT-FU，建议单独按SIS机柜备件池管理（不因普通过程I/O池有备件就忽略SIS区），熔丝断=反馈丢失=潜在SIF降级。
- 库存策略 — ABC分类归C类（低值慢流动）但新扩建投用关键，Safety Stock=全厂在线FTU机架按8604(4-ch)和8616(16-ch)分别N+1最小值≥1每种，熔丝按在线槽位数×1.5备 consumable。二手核验：①MTL原厂激光/油墨标签清晰 ②目视背板簧片无压扁氧化 ③端子无烧蚀扭矩正常 ④（若可）插已知Good MTL55xx安全栅看系统侧通讯正常。
- 生命周期动作 — MTL5500/8600系列目前Active但长LTB如装置延寿超10年可适当多囤底座+熔丝；新项目评估MTL7700+ newer FTU或Pepperl+Fuchs K-system比对成本。
真实案例：北方某乙烯装置DCS用MTL5541(AI隔离栅)+8604-FT-FU共六排，大修后恢复发现第二排4个AI点全0mA——FTU上Fuse Fail红灯亮但未被巡检注意。库房有整块8604-FT-FU备件换上恢复，后发现原FTU熔丝(1A fast)仅因柜顶照明短路回馈浪涌累进疲劳断开。复盘后做两件事：①把FTU Fuse Fail LED纳入每班现场巡检卡 ②备件台账增订”8604-FT-FU熔丝(1A fast-blow) ×50支”作易耗品——别只备底座忘了最便宜却最先坏的熔丝。
