产品详情

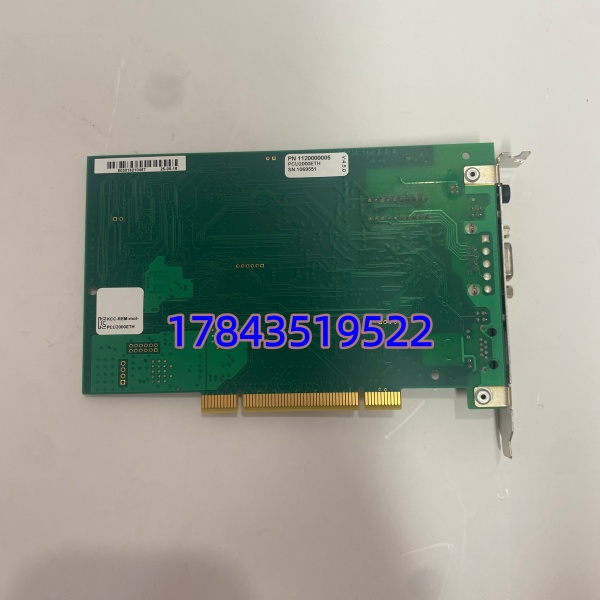

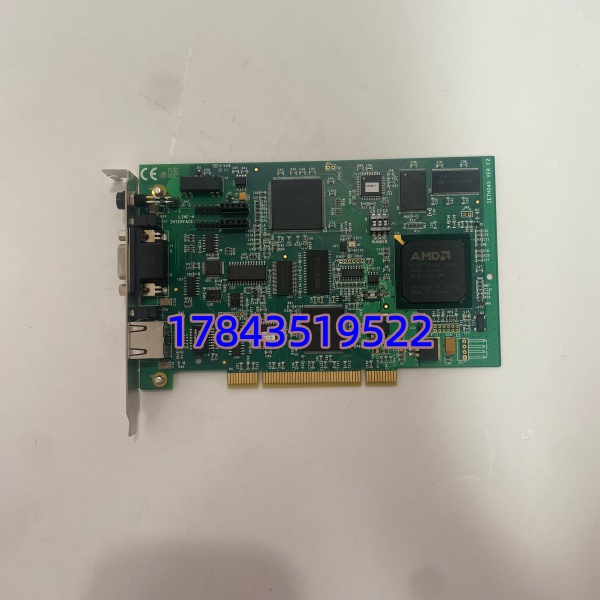

· 型号： APP-ETH-PCU-C（PCU2000ETH，SST AD Series）
· 品牌： Molex (Woodhead / SST by Belden)
· 系列： SST AD (Application Processing Unit) — Ethernet-enabled PCU for SST-AD Chassis
技术参数
| 参数项目 | 规格数值 | 备注/标准 |
|---|---|---|
| 完整型号 | APP-ETH-PCU-C / PCU2000ETH | ETH=以太网版，C=标准固件 |
| 适用机架 | SST-AD-APU / SST-AD-Plus 机架 | 插主槽位(Slot 0) |
| 处理器 | 32-bit RISC Embedded CPU | 运行 SST Quick Blok OS |
| 以太网口 | 2 × 10/100Base-TX RJ45 | 支持 Modbus TCP / E/IP Adapter |
| 配置串口 | 1 × RS-232 DB-9 (DCE) | 用于 SST Configurator 组态 |
| 背板接口 | SST AD 专有并行总线 | 与扫描卡(DeviceNet/Profibus等)通讯 |
| 支持协议 | Modbus TCP(S/C)、Ethernet/IP Adapter、DF1 over Eth | 依固件版本 |
| 固件装载 | Flash，通过 SST Configurator 下载 | Quick Blok 格式 |
| 状态指示 | PWR / RUN / ERR / LAN Link/Act LEDs | 前面板直观诊断 |
| 供电方式 | 由 SST-AD 机架背板 24V DC 供给 | 典型功耗 4–6W |
| 工作温度 | 0 … +55℃ | 机柜内 IP20 |
| 认证 | CE / cULus / FCC Part 15 Class A | 工业 EMC |
| 配置软件 | SST Configurator (Windows PC) | 需对应授权版本读/写 .sst 工程 |
产品介绍
汽车焊装线 DeviceNet 主站突然脱网——查下来往往是 SST AD 机架里这块 APP-ETH-PCU-C 挂了。它相当于整个 SST AD 网关的大脑：背板插 DeviceNet Scanner 卡扫现场 IO，PCU 把数据打包经以太网送给上层 PLC（ControlLogix、S7-1500 或 iFix 上位机）。严格来说后缀 -C 代表标准固件集（含 Modbus TCP + E/IP Adapter），老款无 ETH 后缀（APP-PCU-C 纯串口版）不能简单加网卡升级——物理上以太网 PHY 芯片都没焊，必须整体换此 ETH 版。
现场实测发现，很多客户误把 PCU 当普通网卡模块去买 standalone 用——它必须插 SST-AD 机架才有意义，单独一块没有任何现场总线扫描能力。换上去后用 SST Configurator 打开原 .sst 工程 Verify Hardware 再 Download，通常 15–30 分钟搞定。美仓有测好库存通常 24h 发，比等 Molex 原厂（AD 系列多数 EOL，交期极长或停订）是唯一现实选择。采购只需确认现柜拆下标签含 “APP-ETH-PCU-C” 或 “PCU2000ETH”，以及机架是 SST-AD 系列（非 SST-300 或纯 DeviceNet PCI 卡）。
替换与升级建议
- ✅ 直接替换 — APP-ETH-PCU-C / PCU2000ETH（完全同型号同后缀）
插回原 SST-AD 机架 Slot 0，用 SST Configurator 打开原工程 Verify → Download Application，无逻辑改动，约 20 分钟。建议先备份 .sst 文件。
- ⚠️ 需评估 — APP-PCU-C（无 ETH / 串口版）或 PCU2000（老 Rev）
无以太网 PHY，插上后上层需改回串口/PCI 通讯方案，属倒退。若仅为应急可用但失去 Eth 上联能力，不推荐主动降级替换。
- ❌ 硬件不兼容 — ProSoft / Anybus / 独立 DeviceNet PCI 卡
SST AD 机架背板私有总线，其它品牌扫描卡/PCU 插不进。若贵系统已决定淘汰 SST 架构需整体改方案（如 ProSoft MCM 或原 PLC 直接带 DN Scanner），非单纯换卡能解决。
SST AD / Woodhead APP 系列 Molex 已基本 EOL，市场依赖测好库存备件。关键网关建议按 N+1 备份 PCU + 扫描卡。
常见问题解答 (FAQ)
1. 这卡能脱离 SST-AD 机架单独当以太网/DeviceNet 网关用吗？
不能。它必须插 SST-AD 机架并由背板供电，与机架内 DeviceNet/Profibus 扫描卡配合使用才有现场总线能力。单独一块无任何 IO 功能。
2. 跟老款 APP-PCU-C（无 ETH）能混用吗？直接换会怎样？
物理可插但无以太网口——上层 PLC 若靠以太网连会断通讯。换此 ETH 版后需在 SST Configurator 里确认 Ethernet Port 参数(IP/子网/协议)与原工程匹配再 Download，约 20 分钟。
3. 配置软件在哪下？要授权狗吗？
SST Configurator 早期版 Molex 网站可下，部分新 Win10/11 需兼容模式运行。读/写 .sst 工程一般需原机带的那张 SST 软狗(USB/并行口 Key)——别弄丢，没狗只能在线 Monitor 不能改配置。
