描述
产品详情

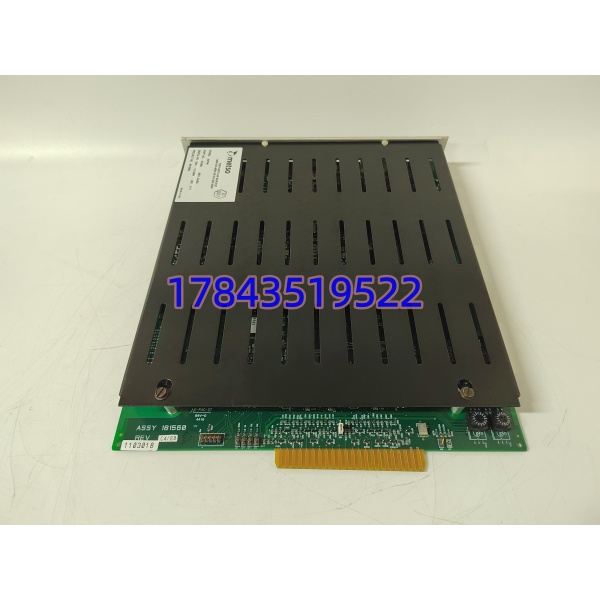

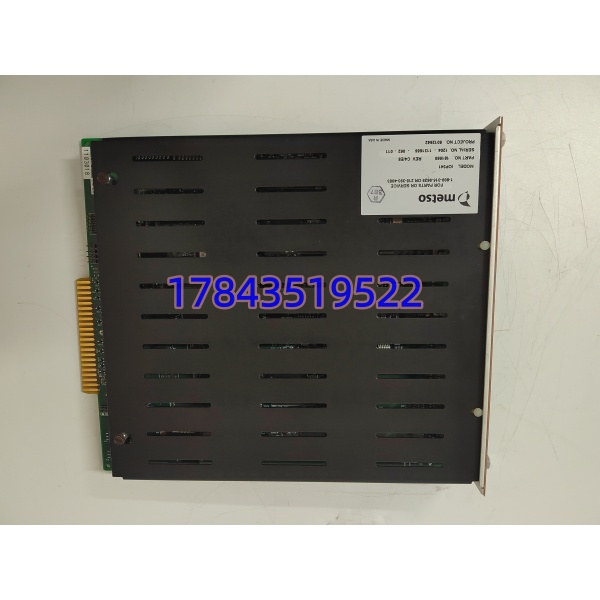

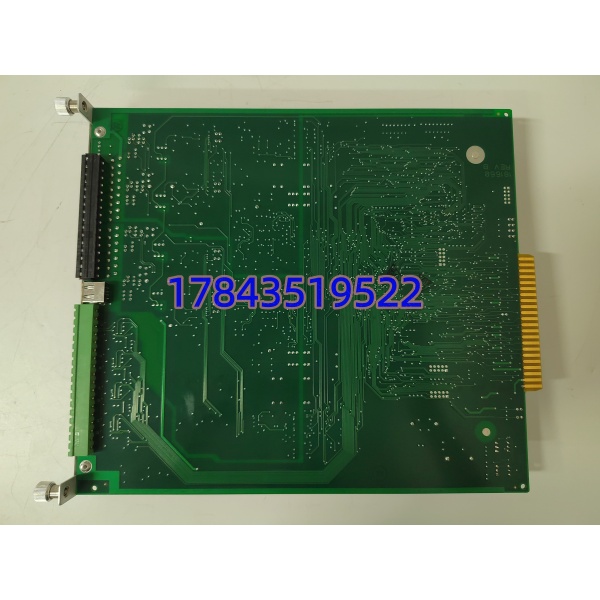

· 型号：IOP341（美卓/Valmet DNA IOP341，订货号需核对原厂手册，常见181560）
· 品牌：Metso Automation（现Valmet Automation，原美卓DCS/MaxDNA）
· 系列：Valmet DNA（原Metso DNA / maxDNA）分布式控制系统本地I/O机架（IOT300系列底座）
规格参数
- 模块全称：IOP341 — Intelligent I/O Processor，温度/mV输入 + 阀定位处理器（maxPAC/IOT系列）
- 核心功能：8路热电偶/mV输入（TC J/K/T/E/R/S/B/N/C，±10 mV~±100 mV），内置24位Σ-Δ ADC；同时做阀定位闭环（LVDT/电位器反馈→4–20 mA或伺服驱动）
- 信号类型：热电偶直连 + mV变送器，冷端补偿CJC每组±0.5℃（需核对手册），开路检测可设升/降饱和
- 阀控制：接收DPU位置设定值，本地PID闭环读LVDT或电位器反馈，输出4–20 mA给伺服阀/液压执行器，减轻DPU扫描负荷
- 分辨率/精度：24位ADC温度侧，典型±0.1%量程或±0.5℃（取大者）；阀D/A 16位，静态±0.1%需核对
- 隔离：通道—逻辑2500 VAC，通道—通道常按组隔离（每4路一组），背板总线光隔
- 更新率：温度100 ms–1 s/通道（滤波慢于普通AI）；阀闭环扫描需核对固件，典型毫秒级
- 通信：Valmet DNA专有冗余背板总线（DNA Fieldbus），连DPU-MR冗余处理器，不支持Modbus直出
- 热插拔：支持，但需机架冗余DPU或成对配置，单DPU热拔可能丢I/O 1–2秒，我现场只冗余对卡时敢热换
- 供电：由IOT300底座/机架背板供24 VDC（18–32 VDC宽压），典型功耗<10 W，不由外部端子单独供
- 工作条件：0℃至+60℃（柜内），-20~+60℃宽温版需核对涂层；IP20机架内，5–95% RH非冷凝
- 指示灯：前面板Run（运行）、Err（故障）、Rx/Tx（背板通信），有些版带阀故障LED
- 安装：插Valmet DNA本地I/O机架槽位（IOT341底座常用来接LVDT接线端子），欧卡格式单槽宽
产品介绍
这是Valmet DNA系统里最容易被误会的卡之一——网上的混合信号/定位器/防爆定位器描述全是张冠李戴。现场它就是DNA本地I/O机架里的智能处理器：一边挂8路热电偶或mV做浆料温度、烘缸表面温度采集，24位ADC+CJC够准；另一边做阀定位闭环，读LVDT反馈本地PID算输出给汽轮机调速汽门或造纸机稀释水阀，不用等DPU扫描。背板走DNA专有冗余总线跟DPU-MR通信，换通用AI卡或AB模块塞不进这个机架。
和Emerson DeltaV CHARMS比，IOP341强在本地阀闭环卸DPU负荷，汽轮机调速这种毫秒级响应离不开它。竞品是ABB S800 TC卡+定位器分开配，但DNA架构绑死IOP341做阀+TC同卡，老造纸线/电厂maxDNA存量太大，硬升要改整柜接线和DPU逻辑。坦白讲，Valmet接手后交期飘到20周起，现场全靠库存/翻新件顶，新项目才考虑分开AI+定位器。
应用场景与行业案例
痛点切入：我在现场遇到过生物质电厂maxDNA系统，凌晨汽机调峰升负荷，IOP341卡LVDT通道飘，阀定位闭环输出抖，调速汽门来回晃2%，DEH报警“阀位反馈失配”切手动，非计划降负荷。最怕热电耦开路检测设反（升饱和当降饱和），锅炉假低温喷冷水炸管，换卡带电拔烧背板总线，全机架I/O掉通信。
典型场景：
- 制浆造纸：造纸机流浆箱/干燥部挂采烘缸表面TC温度（J/K型），同时做稀释水阀LVDT闭环，DNA背板冗余总线扛湿部高湿EMI，非它不可因老厂DNA机架绑死TC+阀同卡。
- 火电热控：maxDNA汽轮机DEH机架插做主汽门/LCV阀定位（LVDT反馈），本地PID闭环响应快于DPU，换通用定位器模块要改DPU逻辑和接线，停机窗口不给。
- 矿业破碎：露天矿皮带廊本地I/O机架采轴承Pt100/mV振动，阀闭环管补水调节阀，宽温0–60℃柜内跑十年，升Valmet新IOT系列要换底座和固件。
- 生物质发电：锅炉温度TC+mV氧变送器同卡，阀闭环给燃料阀，DNA组态原生吃参数，第三方卡要写自定义功能块。
真实案例：北欧某改制纸厂在华分厂，2024年秋检，#2纸机干燥部（181560）Err灯常亮，TC通道全坏质量，阀闭环还能跑但DEH报“IOP fault”。值班工想热拔重启，被我拦住——单DPU非冗余，带电拔会全机架掉通信，湿部传动连锁停。先切DPU冗余（幸亏MR对卡在跑），断机架供电，拔旧件（LVDT端子在IOT341底座，先拍线标照片），插测试好的二手，上电Run，DNA自动从DPU同步组态（TC类型J、CJC使能、阀PID参数全回来），测TC读室温OK，阀手动走10–90%反馈吻合。全程停湿部47分钟，要是等新Valmet交期22周，秋检完明年春才能换，运行硬带Err跑一个月有浆料过热风险。跟仪控主任说：这卡Valmet现在只保原厂订，库房永远留两块测试过的二手，别省这钱。
常见问题解答 (FAQ)
- 是否支持热插拔？在Valmet DNA冗余DPU（DPU-MR对卡）且I/O机架冗余配置下支持热插拔，自动从DPU同步组态参数，上电约30秒Run。单DPU或非冗余机架带电拔会断背板通信，全机架I/O闪断，我现场只冗余对卡时热换，否则断机架供电再换。有一点要注意：LVDT接线在IOT341底座上，拔卡前拍线标，别把阀反馈线序搞反。
- 停产替代方案？Valmet还在产但交期长（15–22周），官方路线是升IOT341底座+新固件，或分拆为AI341（TC卡）+VP341（阀定位），但要改机架槽位和DPU逻辑映射，老线基本不动。实用是用同型号测试件，成色分老库存/翻新/二手测试。硬升新DNA I/O要换底座和背板，需核对原厂迁移指南。
- 换卡会丢组态/标定吗？本身存临时缓存，主组态（TC类型、CJC、阀PID、开路方向）在DPU-MR里，换件后上电自动从DPU下装，只要DPU没丢电（机架24V供着）。避坑：换前确认DPU Run灯正常，别顺手拔DPU；新件上电后做TC开路测试+LVDT手动走阀，别只看Run灯就走。
- 成色与防伪怎么看？全新原封极少，多是老库存（查生产周戳/Valmet标，需核手册）、翻新或拆机测试。看欧卡金手指插拔划痕，TC端子有没有腐蚀绿锈，LVDT接头针氧化没。防伪靠Valmet SN在原厂系统查不到当第三方，买带bench测试：TC读室温±0.5℃内，阀闭环4–20 mA走10–90%拍视频。
