描述
产品详情
· 型号：IOP114
· 品牌：Metso（美卓）/ Valmet（维美德）
· 系列：Valmet DNA DCS I/O 系列
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品类别 | DCS I/O处理模块 | Valmet DNA系统专用 |
| 支持信号类型 | AI: 4–20mA, RTD, TC; DI: 24V DC干/湿接点 | 具体取决于模块硬件版本 |
| 通道数量 | 8路（典型配置） | 视具体I/O类型而定 |
| A/D转换分辨率 | 16位 | 高精度模拟量采集 |
| 精度 | ±0.1% 满量程 | 需核对/以原厂手册为准 |
| 隔离耐压 | ≥2500V AC（通道-背板/通道间） | 光电隔离设计 |
| 通信接口 | 冗余DNA总线接口 | 支持热备切换 |
| 诊断功能 | 通道断线检测、超限报警、模块状态LED | 支持在线诊断 |
| 安装方式 | 导轨安装，插入式连接 | 支持热插拔 |
| 工作温度 | –40°C 至 +85°C | 工业宽温范围 |
| 防护等级 | IP20 | 柜内安装 |
| 认证 | CE, UL, ATEX（视具体版本） | 需核对/以原厂手册为准 |
产品介绍

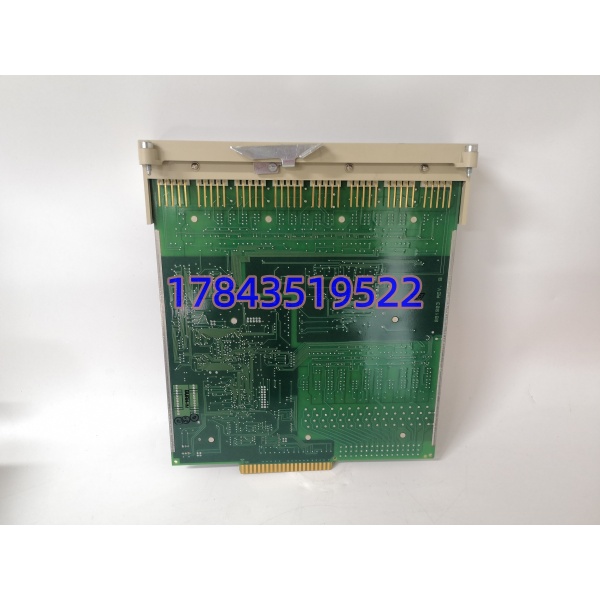

IOP114是Valmet DNA分布式控制系统里的核心I/O模块，负责把现场变送器的4–20mA、RTD温度、热电偶或者阀门回讯开关量，转换成数字信号甩给控制器。它不是普通PLC I/O，而是DCS级别的冗余设计：背板总线双路热备，模块坏了直接带电抽换，控制器不停、控制不中断。相比早期Metso XD/I系列老卡件，IOP114在通道密度和诊断能力上有明显提升，16位分辨率让模拟量读数更稳，抗干扰能力更适合造纸、化工这种强电磁环境。
坦白讲，这货在现场最大的价值是“透明”——装上以后基本不用管，除非LED亮红灯。对于正在跑Valmet DNA系统的工厂，它是维持连续生产的关键备件，尤其是老旧模块停产后的直接替换品。有一点要注意：IOP114有不同硬件版本对应不同信号类型，买错版本插上去可能烧通道或者读不出数。
应用场景与行业案例
痛点切入：我在现场遇到过造纸厂干燥部的温度控制回路，老I/O卡件漂移导致蒸汽阀乱动，纸张水分忽高忽低，切出来的纸卷全是废品。还有化工厂的反应釜搅拌电机，DI卡件误触发急停，反应中途停车，釜内物料固化报废。这类流程工业的核心问题是：I/O不可靠=全线停车。
典型场景：
- 造纸生产线干燥部/压光部：几十个温度点用IOP114采集RTD，16位精度管水分稳定，非它不可因为停机一小时损失几十万。
- 石油化工催化裂化装置：AI采集压力/流量，冗余总线进SIS安全系统，非它不可因为安全联锁不能断。
- 市政污水处理厂曝气池/污泥脱水：DI接液位开关和刮泥机行程，24小时连续运行，非它不可因为环保要求零容忍停机。
- 矿山选矿厂球磨机/浮选槽：AI采集浓度/粒度，高温高湿环境，IOP114宽温设计扛得住，非它不可因为现场没空调。
真实案例：背景是广西某浆纸厂，3号纸机Valmet DNA系统里一块老（AI版本）在梅雨季开始飘读数，干燥缸温度显示跳变±15℃，蒸汽阀频繁动作，纸页干湿度不均。危机是仓库只有一块翻新，不确定程序能不能直接用。换件解决：凌晨2点停机换辊时，直接带电抽出旧模块（有一点要注意：先确认冗余总线正常，否则可能丢信号），插上新模块，系统自动识别硬件，原有组态不用改，上电后读数立刻稳定。工程师感慨：幸亏是冗余总线设计，不然这半夜停机至少4小时，纸机重新引纸又要浪费十几吨浆料。
