描述
产品详情
· 型号：D202275
· 品牌：Metso Automation / Valmet（现 Valmet Automation）
· 系列：Valmet DNA（原 Metso XD / Damatic XD）DCS 系统 I/O 模块族
规格参数
- 模块类型：Valmet DNA / XD 系列 I/O 或通信接口模块（具体通道类型依版本，常见为数字量或模拟量 I/O）
- 安装方式：标准 Valmet DNA 机架插槽，背板总线连接
- 供电：通过机架背板 24V DC（典型 ±10%），自身功耗需核对原手册
- 通道数：依子型号（典型 8/16 点 DI 或 DO，或 4/8 通道 AI）——以实物标签为准
- 信号类型：24V DC 开关量 或 0/4–20mA 模拟量（视具体版本）
- 隔离：通道—背板光耦隔离（典型 500V~1500V 测试），通道组间依设计
- 诊断：模块状态 LED（RUN/ERR/COM）、断线/短路检测（部分版本支持）
- 通讯：通过机架背板与 CPU/DPU 通信，不支持独立以太网口（除非是特定通信模块版本）
- 工作温度：0℃ ~ +60℃（存储 -20℃ ~ +70℃）
- 湿度：5%~95% RH 非冷凝
- 认证：CE，部分版本船级社认证（DNV/GL 等，以原厂铭牌为准）
- 尺寸/重量：标准 Valmet 模块宽度（≈25mm 或 35mm 宽），约 0.15~0.25kg
- 固件/兼容性：需在 Valmet DNA Engineering 工具中选用对应硬件类型，老版本 XD 模块与新 DNA 机架部分向下兼容——需核对固件包
产品介绍

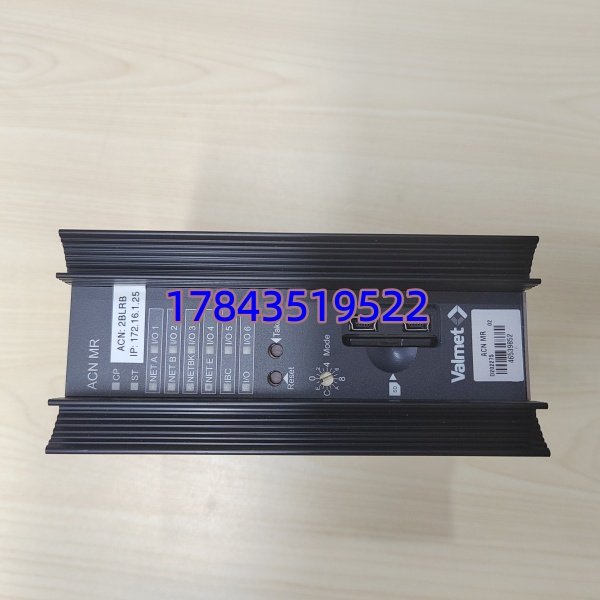

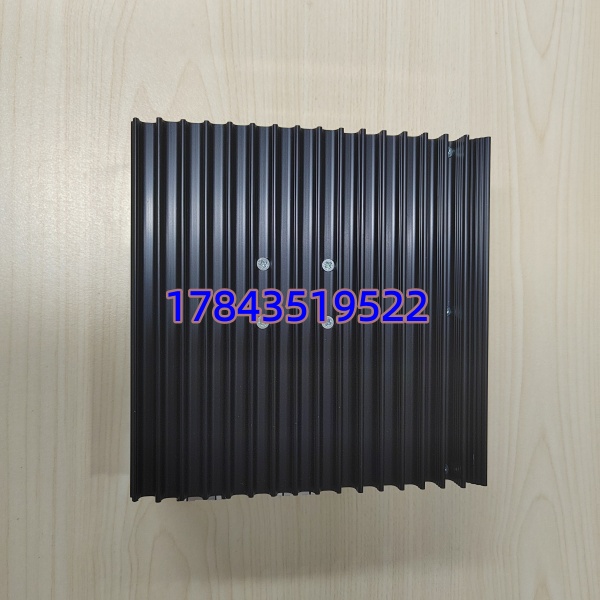

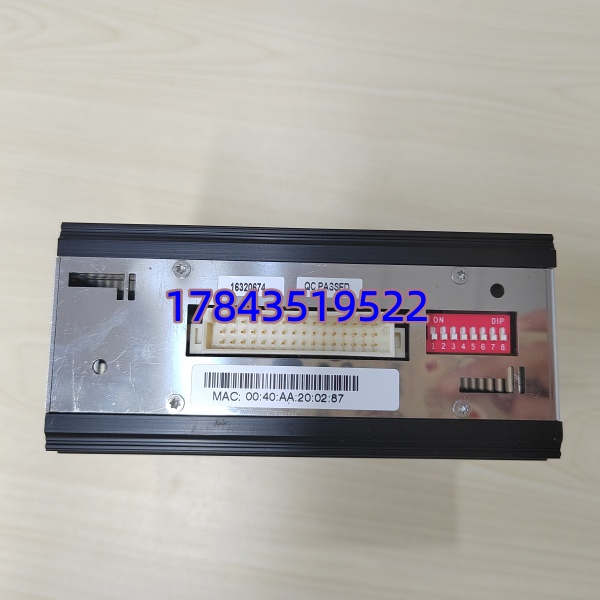

D202275 是 Metso/Valmet 老一代 Damatic XD 演进至 Valmet DNA 系统中的机架式 I/O 或接口模块，插在专用 I/O 机架通过背板总线与控制器通信。它的定位就是造纸、热电、浆料生产线 DCS 里负责采集现场信号或做通信桥接的老牌工作马。
有一点要注意——你在查 Bently 3500 备件时看到这个号，它和 Bently Nevada 3500 系列毫无关系，物理尺寸、底座、协议全不兼容。市面上很多备件商把 Metso D202275 错标成”Bently D202275″，下单前一定确认你机柜里到底是 3500 框架还是 Valmet DNA 机架，别买错白等两周。
应用场景与行业案例
痛点切入
纸厂改造项目我碰到过：原 XD 系统一块 DI 模块老化偶发”幽灵闭合”，导致连锁跳停。原厂已停产，找全新件不可能，最后淘到一块测试 OK 的拆机 D202275，直接插槽替换、下载原 I/O 映射（逻辑不需改），半小时恢复——老 DCS 备件价值就在这。
典型场景
- 造纸/浆粕 — Valmet DNA/XD 系统 I/O 扩展或替换，非它不可因原系统是 Metso 架构。
- 自备电厂（配浆纸联产的）— 锅炉 DCS 沿用的 Metso XD 机架，需原型号替老模块。
- 化工厂老线 — 早期引进芬兰产线带 Damatic XD，局部 I/O 卡故障用此做一对一替换。
- MRO 库存补缺 — 停产系列，通常只能买 NOS（新旧库存）或测过拆机件。
真实案例
南方某浆纸厂年度大修，停机前夜 DCS 一个 DI 模块（同系老件）通道全乱，强制闭合导致磨浆机无法启动连锁。库房无备件，供应商调一块拆机 D202275 过来，到现场断电插回同槽位——Valmet 工程站识别硬件一致，无需重下逻辑，只做 I/O 强制校验，开机正常。老师傅说：”这破卡淘宝上都炒到四位数了，机器不停就是赚。”
常见问题解答 (FAQ)
不能。完全是两个体系——3500 是本特利振动监测机架（欧式插针背板）， 是 Metso/Valmet DCS 机架（DIN 或专用总线背板），尺寸、引脚、协议全不通，硬塞会损件。
Q2：停产了怎么替代？
Metso 部分 XD 模块在 Valmet DNA 机架上有新型号向下兼容，但需核对机架固件版本和 Engineering Tool 硬件目录。实在找不到可用，考虑 Valmet 授权服务商提供的翻新测试件或 NOS 库存，不建议随便跨型号硬换。
Q3：拆机件怎么鉴别好坏？
看金手指磨损度（轻微插拔痕迹可接受，严重划伤弃用）、电解电容有无鼓包渗漏、LED 灯珠完好。上电后插原机架看 RUN 灯常绿、ERR 灭，通道可做强制测试验证——比单纯量电阻靠谱
