描述
关键技术规格
| 参数 | 规格值 |
|---|---|
| 产品型号 | KUKA 00-108-947 |
| 制造商 | KUKA Roboter GmbH |
| 适用系统 | KUKA KRC2 / KRC2 ed05（KR 15–2 / KR 30–2 / KR 60–3 等早期六轴机型） |
| 电缆用途 | 机器人本体 ↔ 控制柜 编码器/反馈信号 + 部分数字 I/O 传输 |

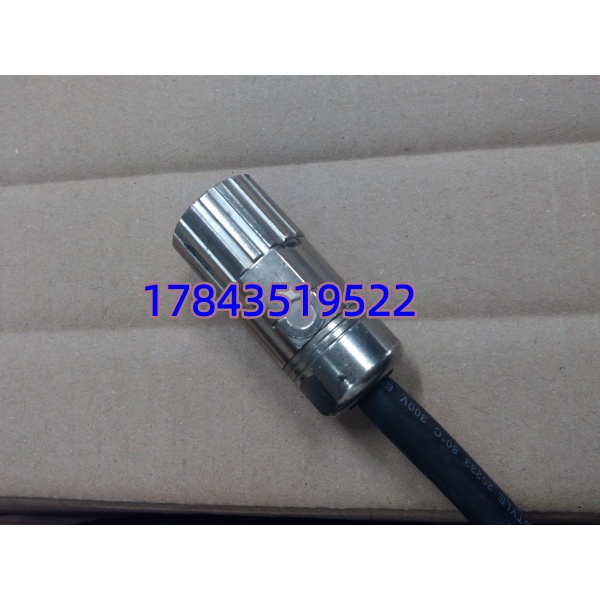

| 接口定义 | 控制柜端 X21 / X31 标准 KUKA 多芯矩形连接器（金属锁紧） |
| 标称长度 | ≈ 15 m（公差 ±0.3 m，具体以实物标签为准） |
| 导体截面 | 多芯铜绞线，信号线 AWG 24–22，动力屏蔽层独立 |
| 屏蔽结构 | 整体铜丝编织屏蔽 + 分对铝箔屏蔽（抗 EMI） |
| 外护套 | 紫色/黑色 PUR（聚氨酯），耐油、耐候、抗弯折 |
| 弯曲半径 | 动态 ≥ 10×Ø / 静态 ≥ 5×Ø |
| 工作温度 | -25°C ～ +80°C（动态拖链等级） |
| 阻燃等级 | 符合 UL 1581 VW-1 / IEC 60332-1 |
| 兼容机型 | KR 15-2, KR 30-2, KR 60-3, KR 125/150 (KRC2版) 等 |
| 不兼容 | KRC4 / KRC5 系统（使用 00-xxx-xxx 新编码，接口不同） |
产品深度介绍

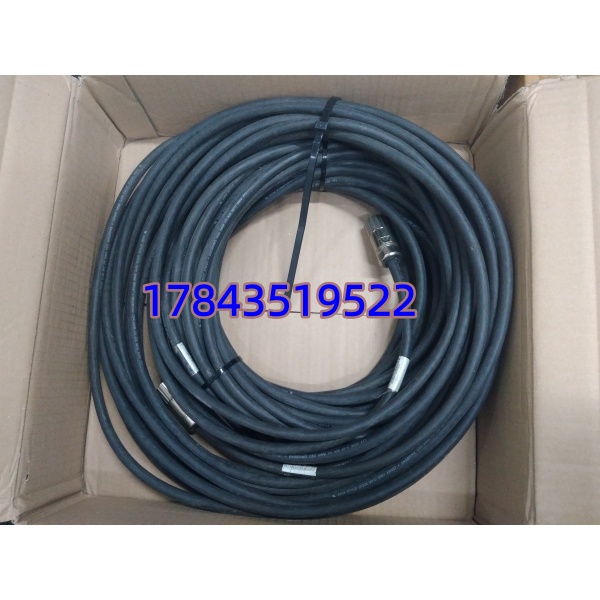

KUKA 00-108-947 是 KUKA KRC2 及 KRC2 ed05 控制器与六轴机器人本体之间的关键互联线缆，内部集成伺服编码器（Resolver/EnDat 反馈）、安全回路及部分数字 I/O 信号传输通道，两端预装 KUKA 原厂 X21/X31 矩形多芯插头并带金属锁紧机构。线缆采用 PUR 耐油耐弯折护套及双层屏蔽结构，可承受机器人长期往复运动的扭转载荷。
作为 KRC2 时代已逐步退市（EOL）的专用附件，该线缆在老线延寿维护中属于高频损耗件——本体关节反复旋转会导致内部芯线疲劳断裂，表现为”轴 x 编码器故障”或”零点丢失”报警。原厂通常交期较长，库存备件是直接缩短停机时间的有效手段。
应用场景与行业案例
老线最怕突然报”Resolver Channel Error”或”Axis x Encoder Failure”，十有八九是本体到柜子的反馈线内部断芯。这种故障时好时坏，晃一下线缆报警消失，过两天又来——典型的疲劳断线征兆。换根新线立竿见影。
典型应用场景：
- KR 150 点焊机器人本体反馈线随 2–3 轴大幅摆动，5–8 年使用后芯线易在出线弯折处断裂，导致生产中途停机。
- 一般工业 — 搬运/码垛（KR 30–2 / KR 60–3）
食品、建材行业码垛线三班倒运行，线缆每日数万次弯折，属定期更换耗材。
- 铸造/压铸 — 取件机器人
高温高湿环境加速护套老化，需定期检查外表是否龟裂，提前更换。
- 高精度要求下编码器信号受干扰会影响轨迹精度，双层屏蔽的原厂线缆比第三方兼容线更可靠。
- 教学培训 — KUKA 培训单元
实训平台频繁拆装，插头锁紧机构易磨损，备用线缆可减少排故时间。
案例：华南某汽车零部件厂一条 KR 150 焊接线，周一早班连续报”Axis 3 Encoder Loss”。维护工重新插拔 X21 接头后暂时恢复，当天下午又跳。量通断发现 00-108-947 内一对反馈线时通时断——典型疲劳断线。原厂答复该料需德国调货 6 周。设备经理联系我们确认库存后当天发出，次日上午更换，焊接线恢复生产。事后该厂把 00-108-947 列入 A 类易损备件，每条线备 1 根。
