描述
产品详情
· 型号：KFD2-STC4-Ex1
· 品牌：倍加福 (Pepperl+Fuchs)
· 系列：K-System 隔离栅系列 — 单通道本安型模拟量输入隔离栅
规格参数
- 产品类型：单通道本安型模拟量输入隔离栅（SMART Transmitter Power Supply）
- 适用系统：K-System 系列隔离栅（需配合 24V DC 电源及 35mm DIN 导轨）
- 输入通道：1 路本安输入（支持 2 线制、3 线制 SMART 变送器及 2 线制电流源）
- 兼容信号：0/4–20mA 模拟量（支持 HART、BRAIN 等叠加数字通讯）
- 输出信号：0/4–20mA 电流输出（负载能力 0–800Ω）
- 供电方式：20–35V DC（支持导轨供电或端子 14+/15- 供电）
- 隔离性能：输入/输出/电源三端隔离，最高安全电压 Um=250V
- 响应速度：带宽最高约 7.5kHz，建立时间约 200µs
- 安装方式：35mm DIN 导轨安装（壳体宽约 20mm）
- 工作环境：-20～+60℃，相对湿度 5%～95%（无冷凝）
- 安全认证：SIL 2（IEC/EN 61508）、ATEX、IECEx 等本安认证
产品介绍
KFD2-STC4-Ex1 是倍加福 K-System 系列里的一款单通道本安型模拟量输入隔离栅。说白了，它就是危险区和控制室之间的“防火墙”兼“保姆”。它负责给防爆区的智能变送器（比如压力、温度变送器）提供 24V 工作电源，把 4–20mA 信号连同 HART 数字通讯一起，安全地“搬运”到安全区的 DCS 或 PLC 系统里。
它不仅能搞定常见的 2 线制、3 线制变送器，还能在 8 和 9 号端子之间提供内置的 250Ω 电阻，专门用来支持 HART 手操器通讯。这意味着你在控制室就能直接给现场仪表改量程，不用跑到现场去折腾。而且它自带 SIL 2 等级认证，用在安全仪表系统（SIS）里也很稳妥。

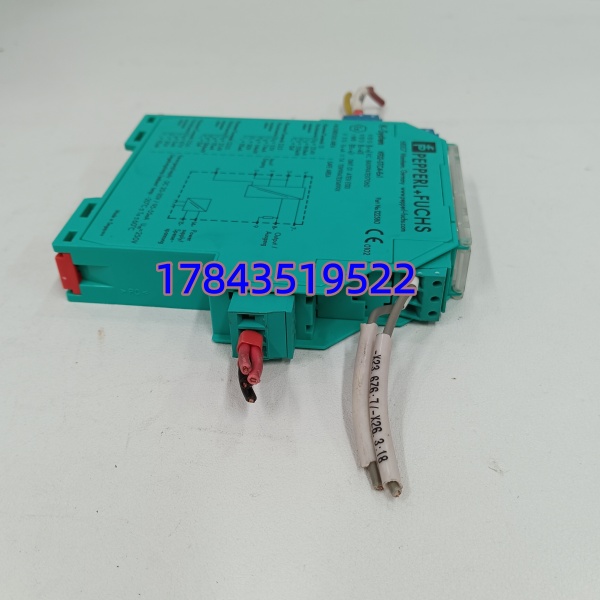

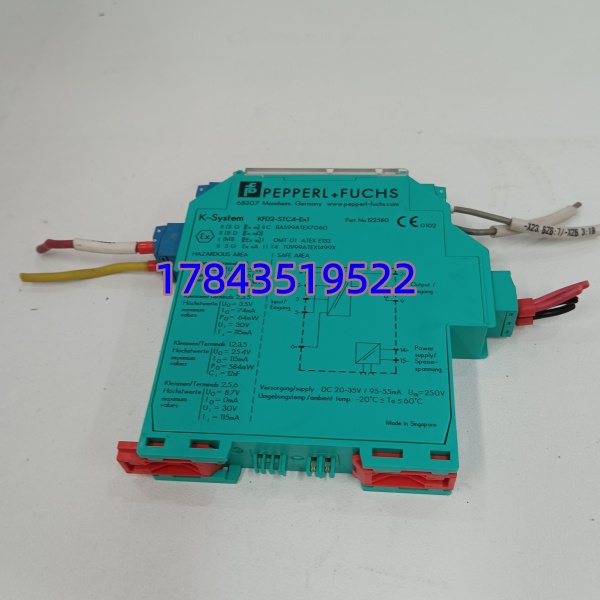

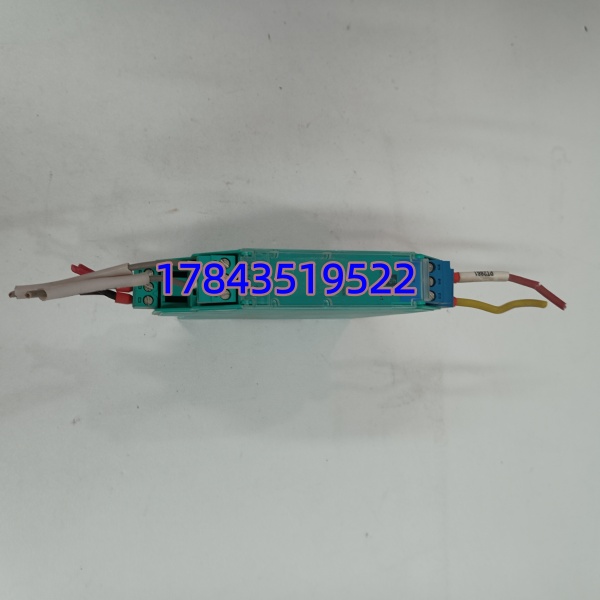

倍加福KFD2-STC4-Ex1安全栅
应用场景与行业案例
痛点切入：
在石化装置里，最怕的就是控制室的 24V 电源波动或者干扰窜到防爆区，轻则让变送器乱跳，重则产生火花引发事故。KFD2-STC4-Ex1 的核心作用就是把危险区和安全区彻底隔开，确保现场回路里的能量永远在安全范围内，不管控制室这边怎么折腾，现场都不会炸。
典型场景：
- 炼油/化工装置：给防爆区的压力、差压变送器供电并采集信号，隔离控制室干扰。
- 油气储运罐区：配合雷达液位计、温度计使用，确保长距离传输的信号稳定且符合本安要求。
- 公用工程与水处理：处理 pH 计、流量计等模拟量信号，解决现场地电位差引起的信号波动问题。
真实案例：
之前在某化工厂技改项目中，遇到一台关键反应釜的压力变送器，因为现场接地混乱，导致 DCS 读数天天飘忽不定。排查后发现是原系统的隔离栅没做好隔离，地电流直接串进了信号线。后来我们把这一路换成了 KFD2-STC4-Ex1，利用它完善的三端隔离特性，彻底切断了地环路干扰。换完之后，不仅信号稳了，还能直接在机柜间接上手操器调试，省得工人来回跑现场。
常见问题解答 (FAQ)
Q1：KFD2-STC4-Ex1 支持热插拔吗？
A：支持。它是 K-System 系列，配合专用的供电轨和底座，可以在系统不断电的情况下直接插拔更换模块。不过为了保险起见，实际操作时最好还是把对应的电源断开，毕竟安全第一。
Q2：它能不能用在安全仪表系统（SIS）里？
A：可以。这款隔离栅通过了 SIL 2 认证（IEC/EN 61508），完全可以用在安全等级要求较高的回路里。如果是做冗余配置，甚至能达到 SIL 3 的要求。
Q3：接线时要注意什么？HART 通讯怎么弄？
A：接线一定要分清“Field”（现场）和“Control”（控制）两侧，千万别接反。如果想用手操器通讯，记得确认 8 和 9 号端子之间的 250Ω 电阻已经接入回路，不然数字信号出不来。
Q4：坏了能随便找个同型号的替吗？
A：原则上要找同型号的备件。虽然都是倍加福的，但不同后缀（比如 .ES 或 .2O）在功能上可能有细微差别（比如输出路数或认证等级）。换的时候最好照着图纸和旧铭牌核对清楚。
