描述
产品详情

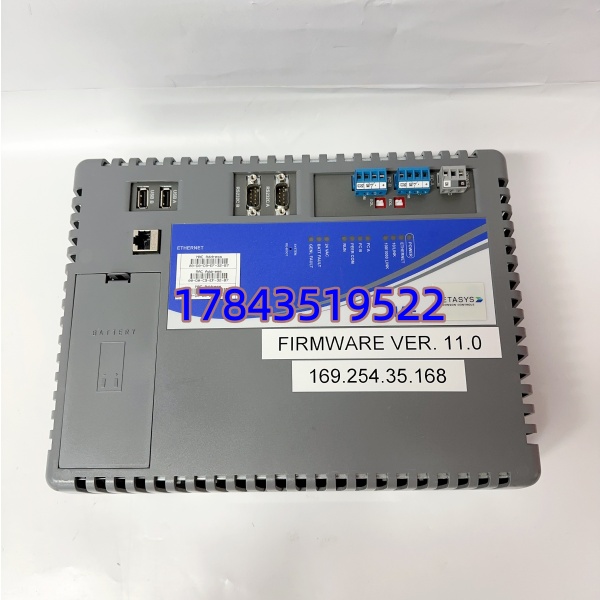

· 型号：MS-NAE5510-2
· 品牌：Johnson Controls（江森自控）
· 系列：Metasys Building Management System — NAE55 Series
规格参数
- 产品型号：MS-NAE5510-2（Part No. 含后缀 -2 表示特定固件/包装版本，需核对订单 BOM）
- 产品类别：Network Automation Engine（NAE），Metasys supervisory controller
- 处理器：Intel Atom 或嵌入式 RISC 处理器（具体版本依生产批次，1.6GHz 级）
- 内存：1 GB SDRAM（运行）+ 4 GB 非易失性 Flash（OS + 站点数据库 + 趋势/报警存档）
- 供电：24 VAC（允许范围 20–30 VAC），50/60 Hz，最大功耗 ≈ 50 VA
- 以太网接口：1 × RJ-45，10/100/1000 Mbps，支持 BACnet/IP、Metasys Site Director 发现
- 串口/总线：2 × RS-485（可配置为 N2 Bus 或 BACnet MS/TP，光隔离）；2 × RS-232-C DB9（可用于打印机/调制解调器/第三方）
- USB 接口：2 × USB 2.0（外接 U 盘做备份/恢复、固件升级或 USB 调制解调器）
- 实时时钟电池：板载锂电池，标称寿命 ≈ 10 年（断电维持时钟）
- 数据保护电池：外接 12 V 1.2 Ah 后备电池（选件，保护 RAM 数据，寿命 3–5 年需更换）
- 工作温度：0 °C ～ +50 °C
- 存储温度：-40 °C ～ +70 °C
- 相对湿度：10 % ～ 90 % RH（无冷凝）

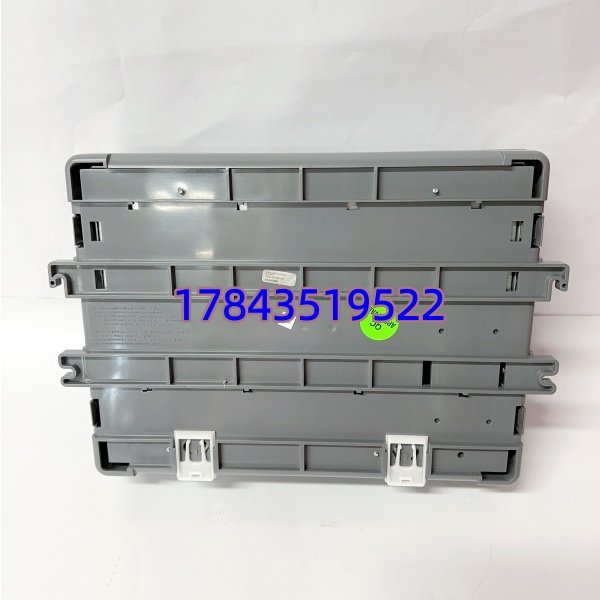

- 安装方式：35 mm DIN 导轨 或 平面螺钉安装（配金属安装板）
- 外壳防护：IP20（须装于控制柜内）
- 认证：UL 864/ UL 916/ FCC Class A / CE（以具体批次标签为准）
- 支持协议：BACnet/IP（ANSI/ASHRAE 135）、BACnet MS/TP、Johnson Controls N2 Bus、Modbus TCP（需授权/插件核实）、LonWorks（视版本）
产品介绍
MS-NAE5510-2 是 Metasys BMS 的 supervisory 层网络引擎，不是末端 DDC。它负责把下层现场控制器（FEC、FAC、VAV Box 等通过 N2 或 BACnet MS/TP 总线接入）的数据汇总、做报警判断、趋势记录，并通过内置 Web Server 让运维人员在浏览器直接查看/操作，不需要额外装客户端软件。对老系统它向下兼容 N2 协议保住既有投资，对新系统走 BACnet/IP 接入楼层交换机，一台就能桥接新旧设备。
坦白讲，它最大的工程价值是”省改造钱”——一栋楼原来跑 N2 总线的 JCI 设备，新上位想用 BACnet/IP，不用换现场 DDC，上一台 NAE5510-2 做协议桥接和 Supervision 就行。相比 NAE35/45 低配型号，这款 Flash 和 RAM 更大，适合挂点数较多（百点级以上）或需长期存趋势的中大型项目。
应用场景与行业案例
痛点切入
我在现场碰到过：老 Metasys 系统 NAE 主板电容鼓包或电池漏液，SMP 连不上、趋势全丢，物业急得跳脚——这种 NAE 一般不修，直接整机换。还有改造项目，原设计 N2 总线挂了上百台 FEC，甲方不愿重铺线改 BACnet MS/TP，这时加/换 NAE5510-2 顶上去是最快恢复手段。另外要注意：NAE 本身不带现场 AI/AO/DI/DO，别把它当 DDC 买来直接接传感器，那是现场控制器（FEC/FAC）干的事。
典型场景
- 写字楼/商场 BMS 改造 — 原 Metasys N2 现场层保留，升级 NAE55 做 BACnet/IP 上行接入新中央监控或 BA 集成平台
- 医院/药厂洁净空调监控 — 需详细趋势存档+报警推送，NAE55 大容量 Flash 存数周历史，支持 GxP 审计追踪（需 SMP 配置）
- 工厂/数据中心设施管理 — 跨子系统（HVAC+照明+冷机）集中 supervision，通过 BACnet/IP 与第三方能源管理平台对接
- 酒店群控系统 — 多 NAE 组网，分别管辖不同楼层/功能区，统一 Site Director 汇聚
真实案例
华东某甲级写字楼，原装 NAE35（初代）2010 年投运，去年夏天机房温度升高导致 NAE35 反复死机重启，SMP 提示”Database Corrupt”，趋势全空。物业找原厂报价新 NAE 交期 8 周。最后找渠道调了一台测试好的 MS-NAE5510-2 二手良品，原 N2 总线、IP 地址、站点数据库（.mta export）直接 Restore 进新机，15 分钟恢复在线监控。老师傅感慨：”早知 NAE35 这么脆，当初就该上 55 系列，Flash 大还稳。”
