描述
产品详情
· 型号：SM128V
· 品牌：iba AG (Germany)
· 系列：iba — SMS/VME Process Data Interface Module (SM128V)，配合 ibaPDA / ibaBM 系统
规格参数
- 产品定位：iba 系统 VME 总线接口卡，安装于 iba 采集工控机或带 VME 槽的第三方主机，通过 VME 总线访问共享存储器/双口 RAM 读取 PLC 映射区数据，或扫描板载本地 I/O 映像，经光纤送 ibaPDA 服务器做高速录波
- 总线兼容：VMEbus ANSI/IEEE 1014-1987，VME32（A24/D32 典型），部分版本兼容 VME64 寻址，占用可设置基地址（旋转开关/DIP）
- 数据通道：典型支持最大 128 个过程变量（analog 或 digital 按 ibaPDA license 展开），单变量 16-bit 或 32-bit 浮点依配置；部分固件支持扩展至 256 点需核对
- 采样/刷新周期：最小可设 1 ms（依 ibaPDA 任务周期及 VME 总线负载），典型冶金轧机应用 1–10 ms
- 本地 I/O（部分配置）：可选通过前板 50-pin 或 rear I/O 接 iba 端子板做并行 DI/AI 直接采集（非所有 SM128V 版本带本地 A/D，多数为 VME 总线 slave 取数模式）
- 上位通讯：通过 iba 专用光纤链路（LC 接头，100 Mbps 或 1 Gbps 依配套 iba 服务器网卡如 ibaLink-PCI/ibaFOB），点对点或星型连 iba 采集服务器
- 状态指示：前面板 LED — PWR（电源）、RUN（VME 枚举 OK）、COM/LINK（光纤活动）、ERR（配置/通讯故障）
- 供电：由 VME 背板 +5 V DC 供给，典型功耗 3–6 W（需核对具体版本及是否带本地 A/D）
- 配置方式：通过 ibaPDA 硬件配置向导分配 VME 基地址、地址 modifier、数据宽度、变量映射表；板卡本身无独立配置文件，参数存于 ibaPDA project

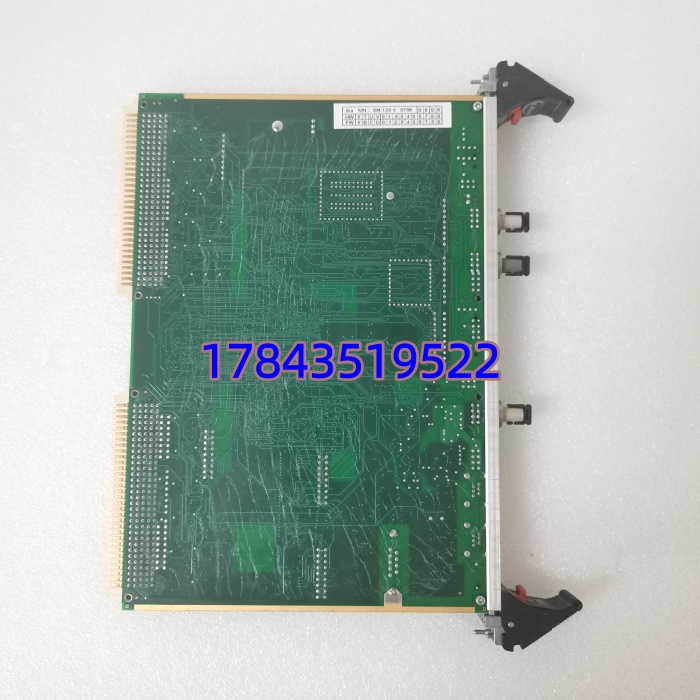

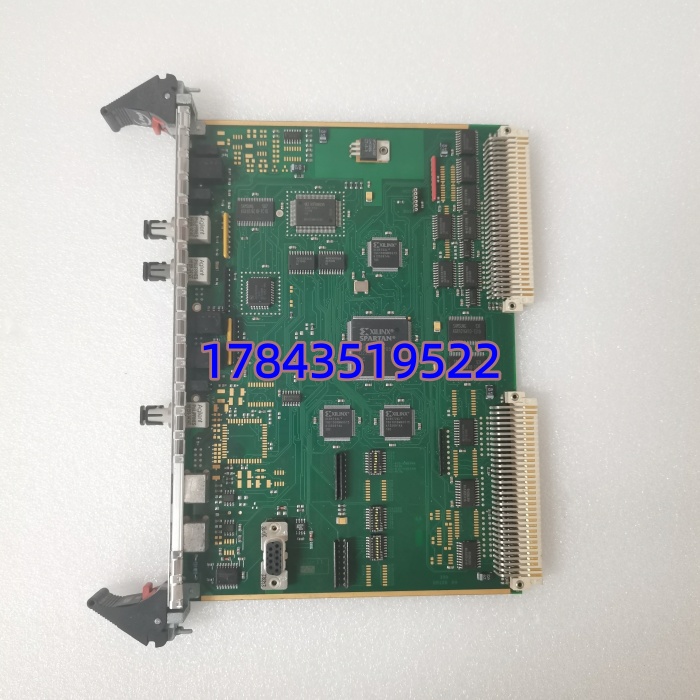

- 安装方式：标准 6U VME 单槽（160×233 mm Eurocard），前板锁紧杆，可插 iba 专用 VME 机箱或兼容第三方 VME 主机
- 配套软件：需 ibaPDA V6.x/V7.x（或对应年代版本），SM128V driver 内置于 ibaPDA；部分老版本需单独加载 SMS driver pack
- 工作环境：0 ~ +55℃（控制室/机柜空调环境），5–95% RH 无凝露，IP20
- 认证：CE / FCC Class A（工业环境），RoHS 合规
产品介绍
SM128V 是 iba 数据采集系统里插 VME 总线的接口卡，作用是把 PLC/DCS 映射在 VME 共享内存里的过程数据（或本地并口采集的 DI/AI）以毫秒级周期抓出来，通过光纤送 ibaPDA 做录波、趋势分析和事故回溯。国内最常见于冶金轧机——Siemens S5/S7 或 ABB Master 通过 VME 耦合器把数据映到双口 RAM，SM128V 周期性读走，让你事后能看清楚咬钢瞬间的辊缝/张力/主传电流波形。
坦白讲这卡本身”不干活”只做搬运，坏的概率低但 VME 槽接触不良或光纤头脏了会报 Link Down 导致 ibaPDA 录波中断。老系统（运行 15 年+）开始出偶发 VME 枚举失败，建议留备件。有一点要注意： 必须与 ibaPDA 软件版本兼容——老 配新 ibaPDA V7.x 通常向下兼容，但极老固件（早期 VxWorks 内核版）在新 Win10/Server 2019 宿主可能需打补丁或保留旧采集机。
应用场景与行业案例
痛点切入：
轧机堆钢或断带后工艺问”主传转矩在咬钢瞬间有没有超调？辊缝实际跟设定差多少？”——DCS 历史记录 1 s 分辨率看不出，没 ibaPDA 录波就是瞎猜。 就是让这些数据能 1 ms 抓下来事后回放，找到是哪台变频器提前饱和还是 AGC 参数不匹配。
典型场景：
- 热轧/冷轧连轧机组 — Siemens S7-400H 通过 VME 耦合器映数据， 采集机架 AGC 位置/轧制力/主电机电流送 ibaPDA 做咬钢分析
- 连铸机 — 结晶器振动偏差、二次冷却水流量的高速录波，用于漏钢预报模型校参
- 自备电厂汽机监测 — 老 ABB Procontrol P 或 Westinghouse WDPF 经 VME 桥接， 做过程数据归档
- 老机组延寿 — 原装 iba VME 采集站 老化需同型号替换维持现有 ibaPDA project 不变
真实案例：
华东某 1580 热连轧，iba 采集站（VME 机箱 + ×2）运行第 12 年。某次大修后 ibaPDA 报” Slot 2 — No Response”，重插 VME 卡金手指无明显改善，LINK LED 不亮。交叉测试确认 板载光纤 PHY 老化。库房有测试好拆机 （同硬件版本 Rev.C），停机断开 VME 机箱电源→拔旧卡（注意 ESD 腕带）→酒精擦拭金手指→插新卡→上电→ibaPDA 自动识别（base address 同原设置）→录波恢复正常，咬钢波形重新可见。有一点要注意：换 后无需重建 ibaPDA project，但需确认 VME DIP switch 设置的基地址与原卡一致（贴纸上通常标 Hex 如 0x8000），否则 ibaPDA 会报 Slot Mismatch。
