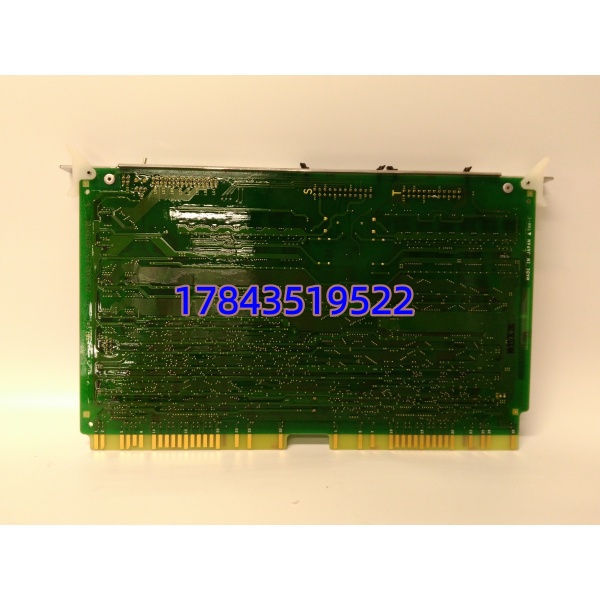

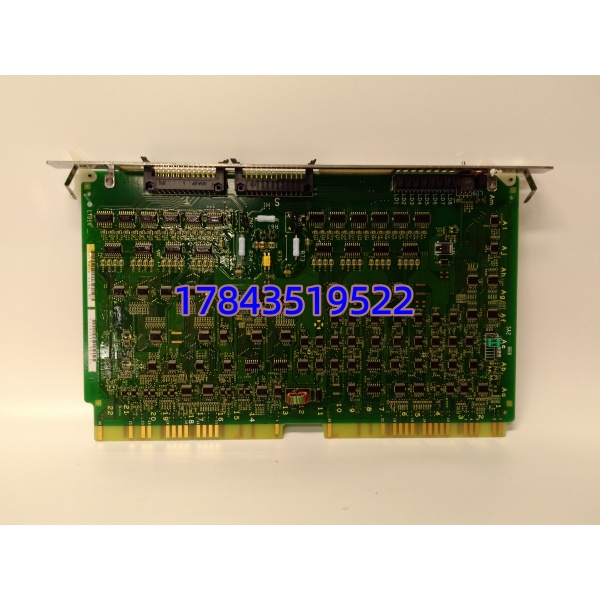

产品详情
· 型号：LYD105A
· 品牌：HITACHI（日立制作所）
· 系列：H-5000 / H-7000 DCS I/O（部分 H-3000 兼容）
技术参数

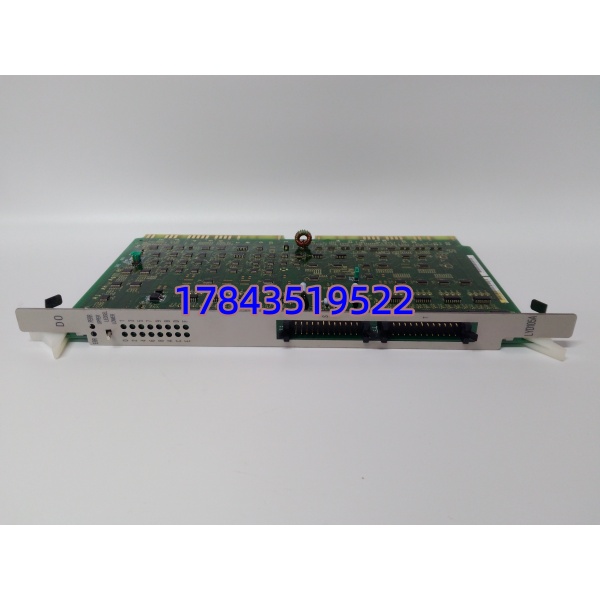

| 项目 | 规格值 |
|---|---|
| 产品型号 | LYD105A |
| 制造商 | Hitachi, Ltd.（日立制作所） |
| 适用系统 | Hitachi H-5000 / H-7000 DCS（部分 H-3000 机架向下兼容，以机架手册为准） |
| 模块类型 | 有源数字量输入(DI)模块，16 通道 |
| 输入信号类型 | 无源干接点 或 有源 24 VDC 湿接点（PNP 高电平有效；NPN 视版本，建议查 ECO） |
| 额定输入电压 | 24 V DC（ON：15～30 VDC；OFF：≤5 VDC） |
| 输入电流 | 典型 3.5～7 mA / 通道 @24 VDC |
| 输入通道数 | 16 点（通常每 8 点一组光电隔离） |
| 隔离电压 | ≥500 V AC（通道组↔逻辑侧），通道间同组不隔离 |
| 响应时间 | ON→OFF / OFF→ON ≤2 ms（滤波时间现场可通过工程软件微调或固定） |
| 状态指示 | 前面板 16× 绿色 LED 逐通道显示 ON/OFF + 模块 RUN/ERR LED |
| 供电方式 | 由 DCS I/O 机架背板 +5 V DC 提供（无需外部 24V 给模块本身，现场 DI 公共端接外部 24V） |
| 接线端子 | 可插拔弹簧/螺钉端子排（依机架版本，通常配专用 Hitachi 端子块） |
| 安装方式 | 插入 H-5000/H-7000 I/O 机架槽位，导轨锁定 |
| 工作温度 | 0 ～ +60 ℃（部分资料标 -10～+60℃，以实物铭牌为准） |
| 存储温度 | -40 ～ +85 ℃ |
| 湿度 | 5%～95% RH（无凝露） |
| 认证 | CE、符合 IEC 61131-2 / SEMI 部分适用 |
| 尺寸(约) | 依机架标准高度，约 30～40 mm 槽宽（与日立标准 I/O 卡同高） |
产品介绍
电厂辅控或石化装置日立 DCS 改造时，这块卡最常坏的原因是现场感应雷沿长电缆窜入或公共端误接 220V AC 烧掉光耦——好在它不影响相邻槽位，拔掉换张新的系统就恢复。LYD105A 在日立 H-5000/H-7000 架构里是标准 16 点有源 DI，每 8 通道一组光耦隔离把地环路挡在外边，前端带滤波抑制触点抖动，实测在变频器密集区比非隔离 DI 卡误报少得多。某个钢厂项目里碰到早期杂牌第三方 DI 并线后频繁抖，换成它基本消停——代价是要核对你机架是 H-5000 还是 H-3000（极少数老 H-3000 需配 LYD 早期版，插槽定义微差）。
严格来说它只插日立专用 DCS I/O 机架，物理和背板协议跟西门子 S7-300/400 DI、三菱 QX 系列完全不通，不能互替。商业层面：日立已将 H-5000 部分 I/O 划入 Legacy，全新原厂件交期待确认（6～16 周波动），国内渠道多有日产测试良品或 NOS（New Old Stock，通常 3～7 工作日发出），建议关键装置按 1:1 冷备——这张卡故障只影响对应 16 点信号不会扩大，但查找起来耽误时间。不支持做模拟量采集或高速计数，这是明确边界。
替换与升级建议
✅ 直接替换
- 同型号 LYD105A（不同生产批次/Rev）——物理 pin-to-pin 兼容同槽位，插回原机架自动识别，工程无需改动逻辑或地址分配。建议记录原槽位号及公共端接线方式（通常 DI Com 接 24V+ 或 0V 视现场极性设计）。
⚠️ 软件兼容（需确认机架版本/固件）
- LYD105B / LYD105C（后续 Rev）——物理插槽兼容，H-5000/H-7000 新机架多默认识别，但个别极早期 H-3000 混合机架需核对 I/O 类型码是否一致，若系统报”Type Mismatch”需更新 I/O Definition Table，工作量约 30 min～1 h，无硬件成本差异。
- 早期 H-3000 专用 DI 模块（非 LYD105x 系列）→ LYD105A——需确认 H-3000 机架背板是否支持 LYD 系列（部分后期 H-3000 扩展机架可），若否只能找原 H-3000 DI 老件，不可强行插。
❌ 硬件不兼容
- 日立数字量输出(DO)模块（LYD1xx 系列 DO 卡）——槽位可插但 I/O 类型码不匹配，系统报配置错误且不能采集信号。
- 西门子/三菱/AB/横河 DI 模块——背板总线、针定义、寻址方式完全不同，物理不能互插。
常见问题解答 (FAQ)
这卡能直接换我 H-5000 柜子里坏的 LYD105A 吗？程序要改吗？
直接插原槽位，地址由槽位号决定不需重配逻辑。注意现场 DI 公共端（通常 Com 端接外部 24V+ 或 0V）要和原接线一致——换卡前后拍张端子照片对照最稳妥。
支持 NPN（漏型）传感器输入吗？还是只能 PNP？
标准 设计为 24V DC 高电平有效（PNP 湿接点/无源干接点接入，公共端通常接 24V+），部分版本可接受 NPN 低电平但需外部上拉确认——现场若全 NPN 建议先查原系统接线图或让技术支持核对，乱改公共端极性可能不触发。
交期和库存怎样？国内有测试良品吗？
日立部分 H-5000 I/O 已 Legacy，原厂新件交期不定（6～16 周常见），国内多家渠道有日产测试良品或 NOS（3～7 工作日发出）。急用建议先确认可接受测试良品——要求供应商提供上电通道测试记录。
通道烧了会影响整张卡或其他槽位吗？
光耦隔离设计下一个通道损坏通常只影响该点，不蔓延邻点或邻槽。但若公共端误接 220V AC 可能整卡背板电源受冲击，换卡后建议测机架背板 5V 正常再插新模块。
怎么判断是卡坏了还是现场线问题？
先短接对应通道 DI 端子和 Com（模拟 ON 信号），看前面板 LED 是否亮——亮则现场线/传感器问题，不亮则大概率卡通道或插槽接触不良（试着拔插重紧或换邻槽试）。模块 ERR LED 常亮/闪烁说明自检失败需更换
