描述
产品详情

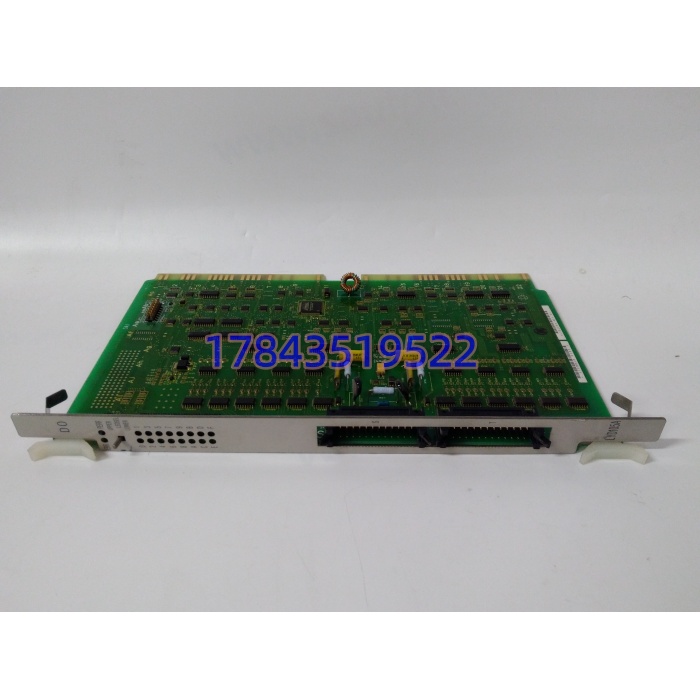

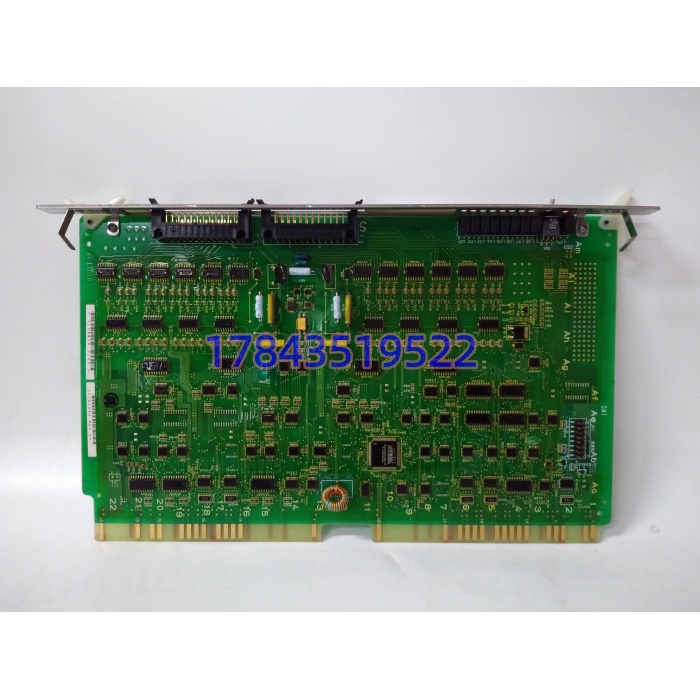

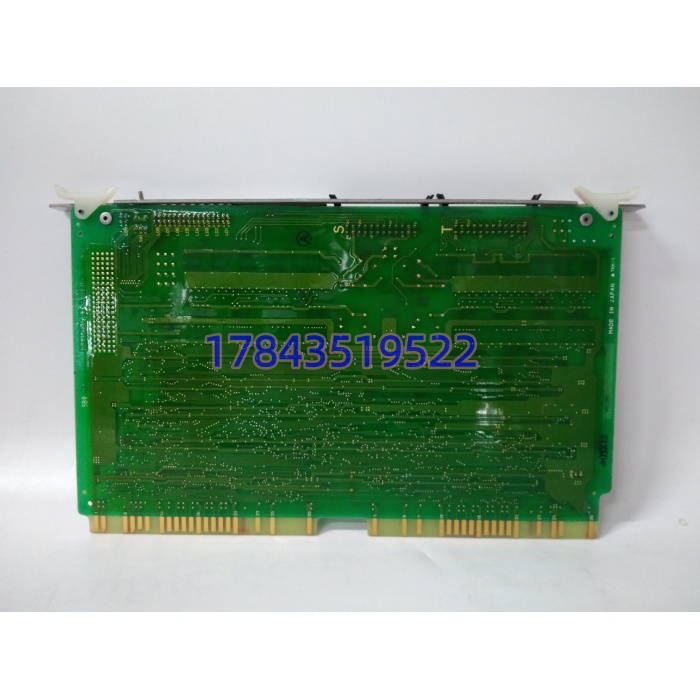

· 型号：LYD105A
· 品牌：HITACHI（日立）
· 系列：HIACS H-7000 / H-5000 DCS（主流）；或 H系列PLC（变体）
技术参数
| 参数项 | 参数值 |
|---|---|
| 产品型号 | LYD105A |
| 模块类型 | 数字量输入（DI）模块（16点） |
| 所属系统 | Hitachi HIACS H-7000 / H-5000 DCS；H系列PLC机架（变体） |
| 输入通道 | 16 路独立 DI |
| 输入信号 | 有源 24 VDC（兼容 NPN/PNP 开集电极） |
| 工作电压范围 | 12 ~ 30 VDC（标称 24 VDC） |
| 每通道电流 | 典型 3.5 ~ 5 mA @ 24 VDC |
| ON 阈值 | ≥ 15 VDC |
| OFF 阈值 | ≤ 5 VDC |
| 响应时间 | OFF→ON ≤ 0.5 ms；ON→OFF ≤ 0.5 ms |
| 隔离方式 | 光电隔离，通道-逻辑侧 1500 VAC，组间 500 VAC |
| 滤波 | 硬件滤波（部分资料标 0.5-10 ms 可调，以实物固件为准） |
| 接线 | 可拆卸端子排（现场线不拆即可换模块） |
| 状态指示 | 每通道 1 LED + 模块 PWR/ERR LED |
| 安装 | 插入式 I/O 机架；部分变体支持 DIN 导轨 |
| 供电 | 由机架背板供给（典型 24 VDC 逻辑侧） |
| 工作温度 | 0 ~ +60 ℃（PLC变体标 -20~+60℃，以标签为准） |
| 存储温度 | -40 ~ +85 ℃ |
| 湿度 | 5%~95% RH，无凝露 |
| 防护 | IP20（柜内） |
| 认证 | CE；UL/cUL（部分批次） |
| 尺寸/重量 | 约 163×121×40 mm / 约 0.35 kg（来源略有差异） |
产品介绍
在某个电厂H-7000延寿项目里碰到过这种情况：操作员站上某个阀门反馈灯时亮时灭，查了半天发现是老DI卡通道光耦老化，现场24V一抖就误判——这类”软故障”最耗人，因为它不报模块坏，只让画面抽风。LYD105A 在日立老DCS里干的就是最基础的活：16路24VDC开关量进来，经1500V光隔和≤0.5ms硬件去抖，送进CPU的I/O映像。没它，电机运行信号、限位、急停、阀位反馈全得断。宽压12-30V设计让它可以直接吃现场传感器的24V，不用额外加中间继电器；可拆卸端子意味着换卡时现场线不用动，停机窗口压到分钟级。
对采购和项目经理，这块卡的商业价值很朴素：H-7000/H-5000 日立系统多数已停产，原厂不再供货，市面是全新库存、拆机件、翻新测试件三层价格。一块卡差出3-5倍价钱，但插上去能不能跑满72小时老化才是真问题。经验上，关键联锁回路（急停、主汽门限位）别用拆机件去赌，用渠道提供72小时老化报告+12个月质保的翻新件或库存新件更稳。需要诚实说一句：它不是高速计数卡，虽然响应≤0.5ms能跟普通位置检测，但编码器脉冲采集请另选专用高速计数模块，别让它兼差。
替换与升级建议
| 替代型号 | 兼容级别 | 差异与工作量 | 成本/风险影响 |
|---|---|---|---|
| LYD105（无后缀老版） | ⚠️ 软件兼容（需核对机架） | 同系早期版，针脚与背板通信大概率兼容，但A版在光耦寿命/滤波参数上有迭代，插上前需确认H-7000机架固件是否认A修订 | 低风险，检修窗口热插拔并留回退件 |
| LYA105A（同系DI变体） | ⚠️ 部分兼容（需核对点数） | 同属LYD/LYA系列DI，但通道数/电压/端子排可能不同，不能直接假定互换 | 需比对标签副标与端子图，勿盲换 |
| LYD105A（同型号） | ✅ 直接替换 | 同型号备件，机架自动识别，支持在线更换（H-7000冗余机架） | 推荐，停机最短 |
✅ 直接替换：同型号 全新库存/已老化翻新件，插回原槽位，CPU自动重映像，无需改组态。
⚠️ 软件兼容（需改配置）：老 LYD105 升 A 版，严格来说需机架控制器固件支持新硬件修订，否则可能报”I/O mismatch”。升级前让仪控工程师在工程师站核对 I/O 定义，并在停机窗口操作。
⚠️ 部分兼容：LYA105A 等同系变体，点数或端子排不一致，必须比对实物副标与接线图再决定，不能凭”都是日立DI”就换。
❌ 硬件不兼容：若你实物标签是 但副标写 REL OUT / ANALOG OUT / HV EXT，那它根本不是这张DI卡，上述替换全部无效，必须按真实功能重新选型。
