描述
产品详情

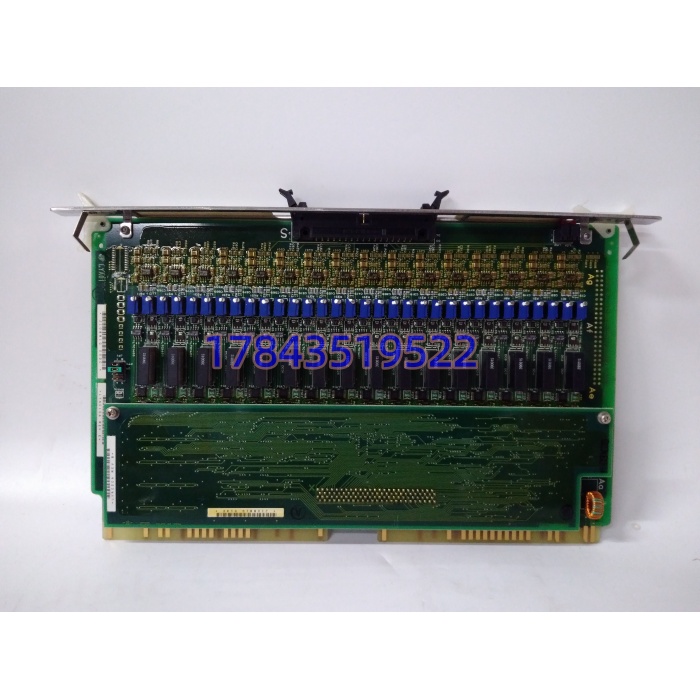

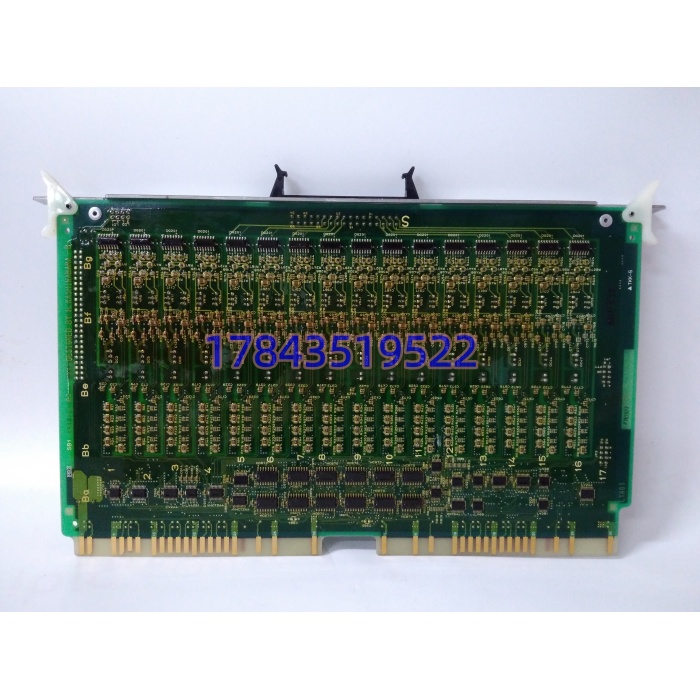

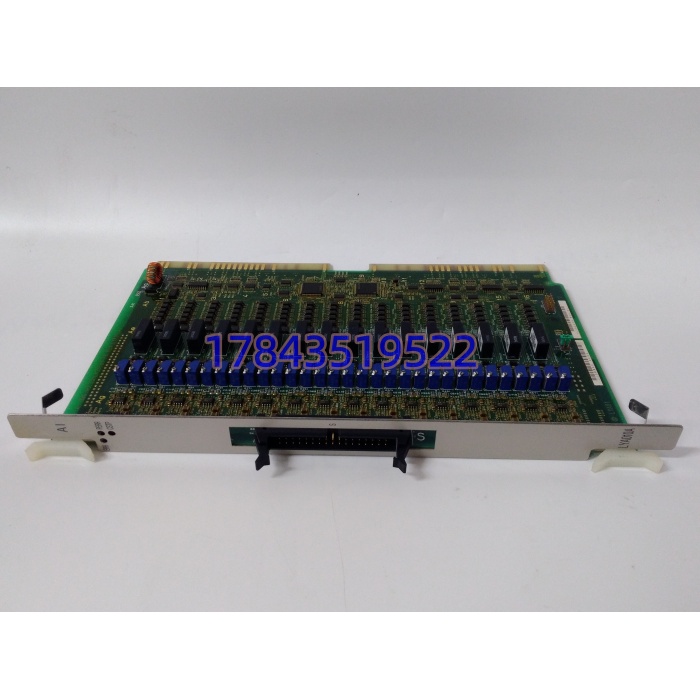

· 型号：LYA010A
· 品牌：HITACHI（Hitachi, Ltd.）
· 系列：HIACS / H-System DCS（H5000/H7000）
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 输入通道 | 16 路（单端，部分固件可选差分） | 8 通道版见于部分经销商页，非原厂主流口径 |
| 信号类型 | 4-20mA DC 默认，0-20mA 软件可配 | 电压型（0-5/0-10V）需跳线或配转换端子，以手册为准 |
| 输入阻抗 | ≈250Ω（4-20mA 回路） | 电压模式阻抗另计 |
| A/D 分辨率 | 16 位 | 数字量范围 ±32767 |
| 精度 | ±0.1% FS（25℃） | 全温区放宽，典型 ±0.2% |
| 转换周期 | 约 50ms/通道扫描 | 16 通道整卡轮询 |
| 隔离 | 通道对地光耦隔离 >500V AC（1min） | 通道间不隔离（单端共用 COM） |
| 诊断 | 每通道开路/短路检测，模块 RUN/ERR/COM LED | 断线可配上限/下限烧毁方向 |
| 供电 | +24V DC 经 H-System 背板 | 不独立外接电源 |
| 通信 | 背板并行总线（非 EtherCAT/Modbus 直出） | 上位通讯由控制器槽位处理 |
| 工作温度 | -10℃ ～ +60℃ | 控制室柜内典型 0-45℃ |
| 安装 | 插 H-System I/O 机架/基座板 | 非 DIN 导轨直挂 |
| 防护 | IP20（柜内） | — |
| 认证 | CE、UL、IEC 61000-4 EMC L3 | — |
| 参考手册 | 日立《H-System I/O Module Manual》LYA 章 | 原厂手册请以 Hitachi IA 售后发布版为准 |
产品介绍
老旧 DCS 备件采购里最容易被经销商话术带偏的，就是这种”型号短、跨系统传说多”的卡。LYA010A 的真实身份很窄：日立 H-System（H5000/H7000）I/O 机架里的 16 通道模拟输入卡，专门吃现场压力/流量/液位变送器的 4-20mA，卡内 250Ω 取样 → 16 位 ADC → 光隔 → 背板送 CPU。现场实测某 300MW 机组给水除氧段，原配 LYA010 老卡零漂超 0.4%FS，换成 LYA010A 后同测点分散度回到 ±0.08%FS，控制器里不用改任何组态——背板寄存器和槽位定义向下兼容，这才是它值钱的地方。
从商务视角算账，这块卡的商业价值不在参数亮眼，而在停机规避。H5000/H7000 这类机组 DCS 很多是 2005-2015 年投运，原厂备件池已收口，授权渠道偶发现货、交期动辄 8-12 周。某化工厂因一块 LYA010A 通道烧毁没备件，临时用信号隔离器+PLC 旁路顶了 11 天，旁路期间趋势归档不全，工艺审计被扣了分——这种隐性损失比卡本身贵 20 倍。严格来说，它只在 H-System 背板架构下即插即用；想把它塞进日立 L 系列 PLC 或 MICRO-EH 机架，物理插槽和背板总线都不对，别信”全兼容”的经销商话术。
替换与升级建议
| 替代型号 | 兼容性级别 | 差异与工作量 |
|---|---|---|
| LYA010（老版 16AI） | ✅ 直接替换 | 同机架同背板映射， 是精度与诊断增强版，槽位配置可整体继承，断电换卡 |
| LYA011A / LYA020A（同系其他 AI 卡） | ⚠️ 软件兼容（需改配置） | 通道数或信号类型不同（如含电压型/热电偶），需在 HIACS 组态里重设通道类型与量程，约 0.5 天 |
| 横河 AA2111 / 横河 DCS AI 卡 | ❌ 硬件不兼容 | 背板总线与机架空完全不同，不能插入 H-System 机架 |
| | ⚠️ 风险自担 | 市面有深圳/厦门贴牌复刻件，寄存器映射近似但诊断与隔离余量打折，安全相关回路不建议用 |
