产品详情

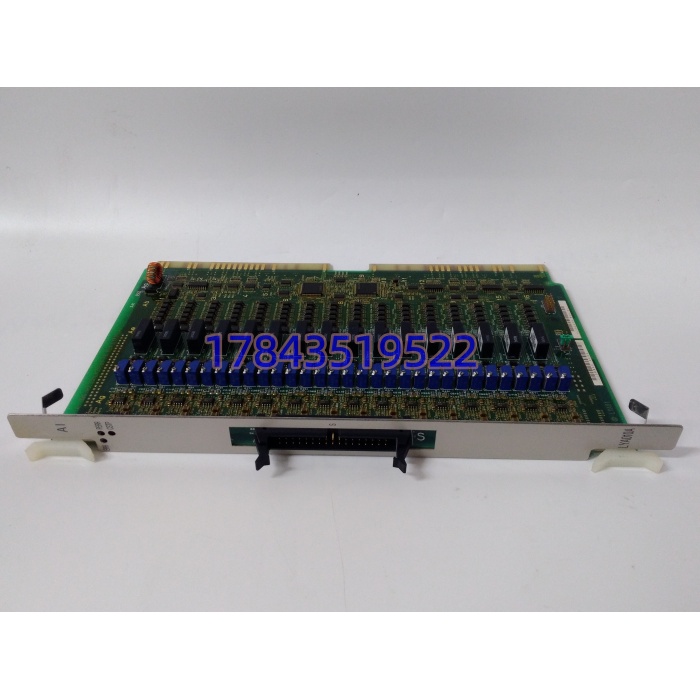

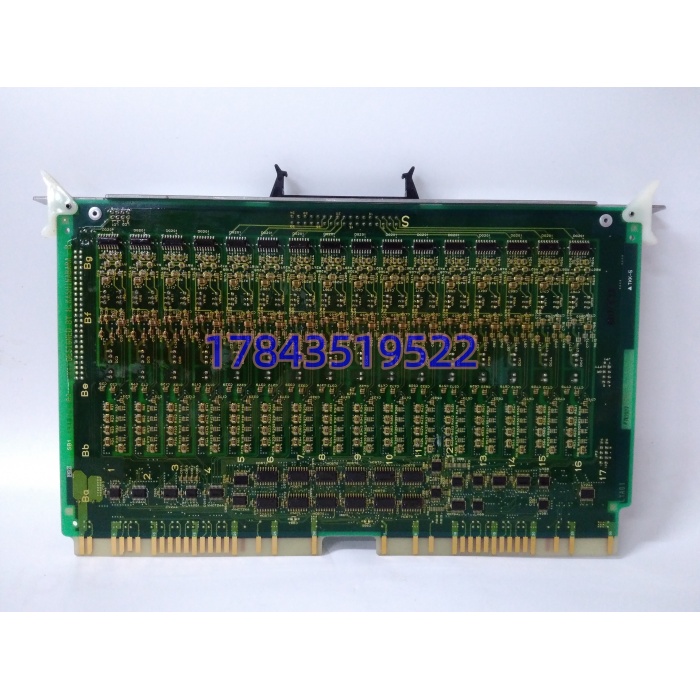

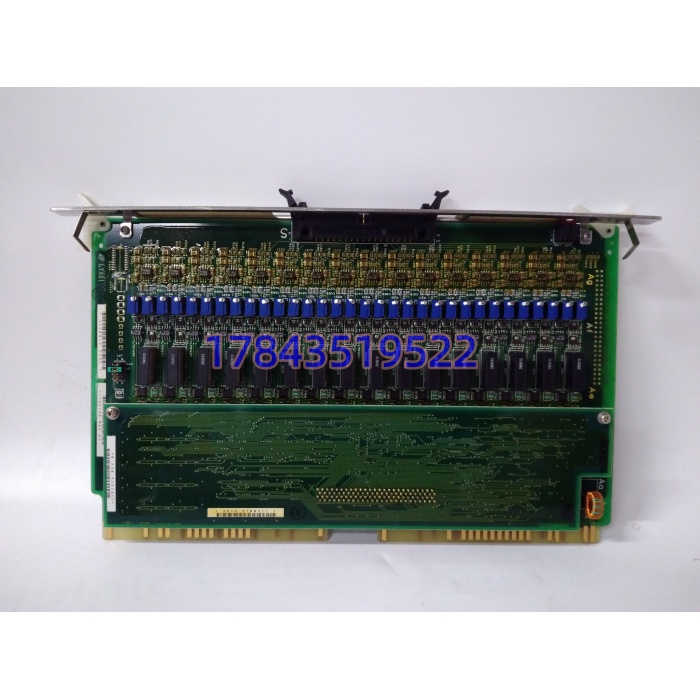

· 型号：LYA010A
· 品牌：HITACHI（日立）
· 系列：HIACS H-System（H5000 / H5000M / H7000）
技术参数
| 参数项 | 参数值 |
|---|---|
| 产品型号 | LYA010A |
| 制造商 | Hitachi, Ltd.（日本） |
| 模块定位 | H-System DCS 模拟量输入卡（AI），非伺服/非 PLC 混合 I/O/非处理器 |
| 适用系统 | HIACS H5000 / H5000M / H7000 I/O 机架 |
| 配套端子板 | TA010A（浙能舟电采购实录）/ LYT010A（市面常用叫法） |
| 输入通道 | 16 路，单端（部分固件可选差分） |
| 信号类型 | 4–20mA DC 默认，0–20mA 软件可配；电压型需端子板跳线改 0–5/0–10V |
| 输入阻抗 | ≈250 Ω（4–20mA 回路） |
| A/D 分辨率 | 16 bit（±32767 ~ -32768） |
| 精度 | ±0.1% FS @ 25℃ |
| 扫描周期 | 约 50 ms/通道顺序扫描（以原厂手册为准） |
| 隔离 | 通道对地光电隔离 >500 VAC；通道间不隔离 |
| 诊断 | 每通道开路/短路检测，burnout upscale/downscale 可软选，RUN/ERR/COM LED |
| HART | 可选透传，取决于系统固件与端子板 Rev，老 H5000M 早期版只透不组态 |
| 供电 | +24 VDC 经背板，典型 <4 W |
| 安装 | 插 H-System I/O 机架底座，金手指背连，前置锁扣 |
| 环境 | -10~+60℃，5–95% RH 非冷凝，IP20 柜内 |
| 合规 | CE / UL / IEC 61000-4 EMC Level 3 |
产品介绍
DCS 柜里最容易被写标书忽略、但停一台引风机辅助系统就让你翻曲线翻到凌晨的，就是 AI 卡不是控制器。LYA010A 在 HIACS 里只干一件脏活：现场 16 个变送器回路的 4–20mA 进来，250Ω 上变成 1–5V 送 16 位 AD，通道对地光隔掐掉变频柜串过来的地环流，哪路断线短路先在卡上自检出再上送操作员站——不用像老式隔离栅那样逐点拔线量。在某个 300MW 辅机改造里碰到过，原柜非隔离 AI 收汽水水位，补水泵变频一启 4 路同时飘 2%，查一周是共地；换 LYA010A+TA010A 重做屏蔽单点接地，漂移压回 ±0.3% 以内。
它的采购价值不在”16 路”这个数字，在诊断粒度和槽位密度：断线方向可软选 upscale/downscale，让联锁逻辑不用再写一堆旁路；单卡 16 点比早期 8 点卡省一半槽位，老 H5000M 扩点不用加机框。但得把话挑明：它只收模拟输入，想出 4–20mA 去阀位要用 LYA020A 类 AO 卡；想直接插热电偶得外加变送器；HART 透传不是所有 F/W 都有，H5000M 早期版只保模拟层准、数字层可能丢命令。买前让商家报 F/W 戳和端子板 Rev，别把模拟卡当 HART 网关写进投标书。
替换与升级建议
- ✅ 直接替换
- LYA010B：同 16 路、同背板、同端子板，B 版主要是元件批次与 LED 逻辑微调，H5000/H7000 机架热插拔互换，组态里模块类型填 LYA010x 即可，建议换完做一遍 I/O 校验。
- 同厂同 F/W 不同生产批 LYA010A：功能等价，可同机架混插，但同柜建议同批便于追溯。
- ⚠️ 软件兼容（需改配置）
- 电压信号改造：现场原是 0–10V 的， 需配合 TA010A/LYT010A 端子板改跳线 + 控制器取消 250Ω 折算，误用电流模式会把 0–10V 读成饱和截断，工程量 0.5 人天，检修窗口做。
- HART 启用：老 H5000M 若要从”只模拟”升到”HART 透传”，需系统固件到对应 Rev + 端子板支持，不是换卡就生效，需原厂或授权服务核对。
- ❌ 硬件不兼容
- 日立 L 系列 / MICRO-EH 的 PLC 模拟量板：背板总线、组态软件（Pro-H vs HIACS EXA）、机械尺寸全不通，插不进 H-System 机架。
- ：完全两类产品，24V 背板 4–20mA 采集卡和 200V 三相 PWM 驱动或 Azure 认证 IPC 没有任何互替关系。
- 非日立体系 AI 卡（ABB/横河/和利时）：端子定义、背板、组态全不通。
