描述
产品详情

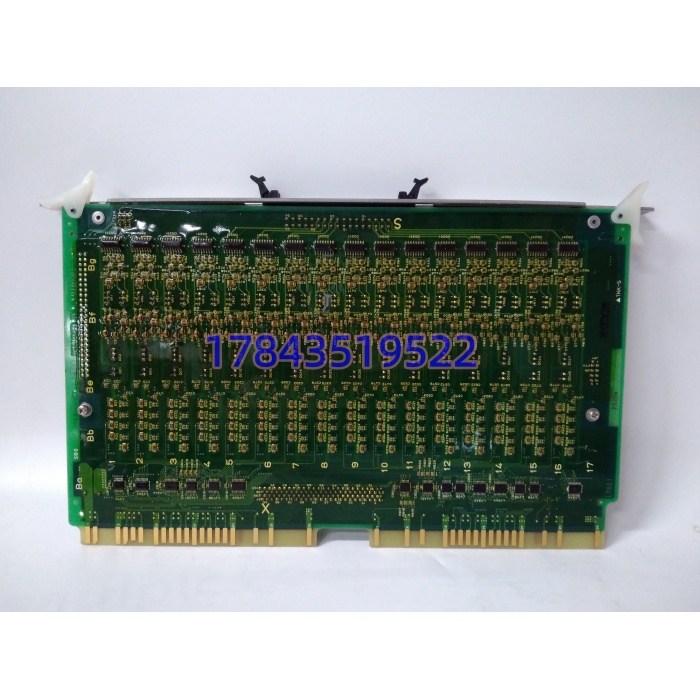

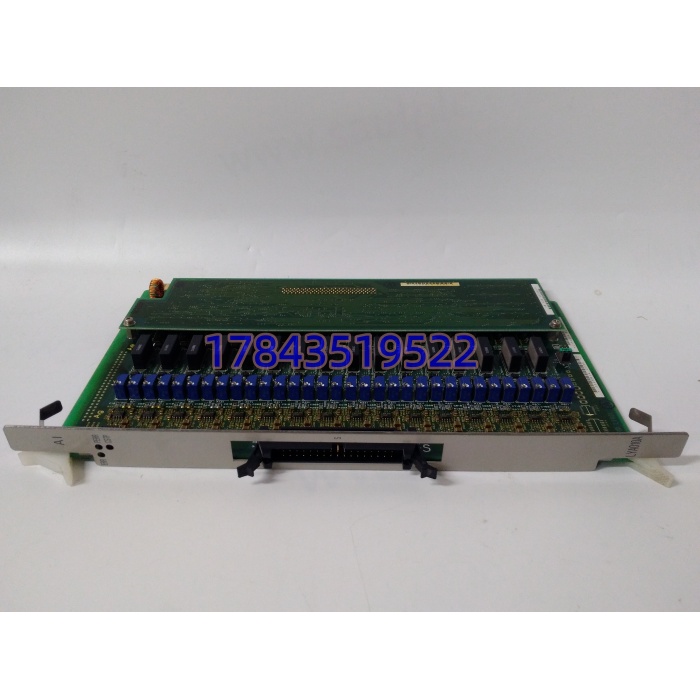

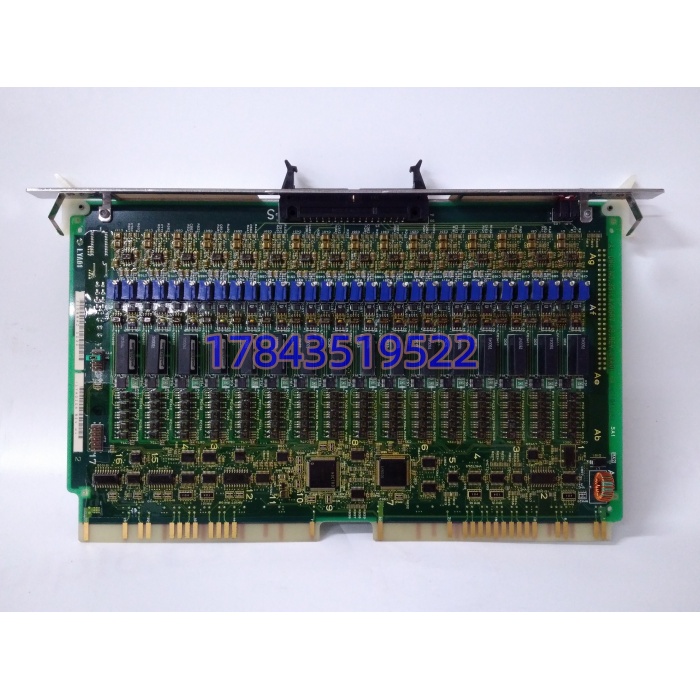

· 型号：LYA010A
· 品牌：Hitachi（日立）
· 系列：HIACS-5000M DCS
技术参数
| 参数项 | 规格值 | 工程意义 |
|---|---|---|
| 产品型号 | LYA010A | HIACS-5000M标准16AI卡 |
| 同系对标 | LYA020A（16AO）、LYA030A（8AI+8AO） | 采购时别混，丝印差一位功能全变 |
| 产品定位 | 模拟量输入（AI）I/O卡 | 只进不出，无输出驱动能力 |
| 适配机架 | HIACS-5000M I/O机架（HIOU/HEIU） | 插任意I/O槽位，由槽位配置决定功能 |
| 输入通道 | 16路（2组×8通道，每组独立COM） | 支持2线制变送器环路供电 |
| 信号类型 | 4-20mA（默认），可软件配置为0-10V | 0-10V模式下精度略降，约±0.1%FS |
| 分辨率 | 16位（65536级） | 对应20mA量程，理论分辨率≈0.3μA |
| 精度 | ±0.1% FS @ 25℃，±0.2% FS全温 | 现场实测受变送器拖累，总误差通常±0.5% |
| 采样周期 | 每通道100ms（典型），可配置至50ms | 过程控制够用，非高速动态捕捉 |
| 隔离耐压 | 2500VAC 通道↔背板，500V通道间 | 抗共模干扰，允许现场地电位浮动 |
| 变送器供电 | 由外部24VDC配电（非卡内供） | 需配独立配电模块或现场配电箱 |
| 断线检测 | 支持（<3.6mA自动报警） | ControlVision/HSMS中报”AI Open” |
| 过流保护 | 每通道内置TVS+PTC自恢复保险 | 误接220VAC时保护卡不死 |
| 诊断 | 板载自诊断+CRC校验+Watchdog | 故障定位到卡级 |
| 指示LED | PWR/RUN/ERR + 每通道ACT（部分批次） | ERR常亮=硬件故障，闪烁=配置异常 |
| 环境耐受 | G3级防腐（ISA-S71.04） | 沿海电厂、化工厂可用 |
| 工作温度 | 0~+60℃（柜内），存储-40~+85℃ | 高温工况需柜内空调 |
| 安装 | I/O机架插槽，前锁紧手柄固定 | 非DIN导轨 |
| 尺寸/重量 | 约160×100×25mm，≈0.18kg | 标准HIACS I/O卡尺寸 |
| 认证 | CE/UL/KC，符合IEC 61000-4 EMC | 以实物标签为准 |
产品介绍
压力变送器送来的4-20mA进了DCS，读数是对的，但为什么趋势图上每隔几分钟就冒一根毛刺？在某个化工厂的项目里碰到过，操作员抱怨液位控制忽高忽低，PID参数怎么调都稳不住。排查一圈发现是LYA010A所在机架旁边放了台75kW变频给料泵，动力线与AI屏蔽线走了同一桥架，屏蔽层两端接地形成地环路，感应了约5Vpp的共模噪声。换了新的LYA010A（同型号，但批次不同PCB布局优化了滤波）并把屏蔽层改为单端接地后，毛刺幅值从±1.2%降到±0.15%，PID终于能稳在±0.3%以内。
这块卡的商业价值不在”能测电流”，而在”测得准、测得稳”。16位ADC+每通道独立A/D+2500V隔离，这三个特性决定了它在变频密集环境下的生存能力。但它不是万能的：采样周期最快50ms，意味着它不适合高速动态捕捉（如燃气轮机燃烧脉动）；不带HART调制解调，没法做智能变送器的数字通讯；不自带配电，意味着您还得额外规划24V配电方案。如果您的需求是”每秒钟采几千次”或者”要HART读手操器”，从架构上就满足不了，得选日立的高速AI卡或HART接口卡。
替换与升级建议
| 原型号 | 目标型号 | 兼容级别 | 差异与工作量 |
|---|---|---|---|
| （早期批次） | （近期批次） | ✅ 直接替换 | 硬件引脚完全一致，近期批次优化了EMC滤波和PCB布线；换新后建议做一次全通道校准比对，耗时约1小时 |
| LYA020A | ❌ 硬件不兼容 | LYA020A是16路模拟量输出卡，插上去控制器会报”I/O Type Mismatch”，通道全红不可用 | |
| LYA030A（8AI+8AO） | ⚠️ 软件兼容（需改配置） | 通道数减半且多出8路AO，需在ControlVision中重新映射I/O地址，工作量约1~2人天；若原系统只用AI，浪费8个AO资源 | |
| 第三方AI卡 | ❌ 硬件不兼容 | HIACS机架背板总线私有协议，第三方卡物理上插不进或插上不识 | |
| 无同型库存 | 只能依赖库存/测试良品 | ✅ 明示 | HIACS-5000M整体Legacy，新卡偶发调货8-12周，建议关键装置常备1块 |
配电配套提醒（买错高发）：
- 需要外部24VDC配电，常用搭配：日立LDP系列配电单元、Phoenix Contact/MTL信号隔离栅、或直接变送器就地配电
- 若现场是本质安全区域（防爆），必须配齐对应的安全栅，本身不带防爆认证
