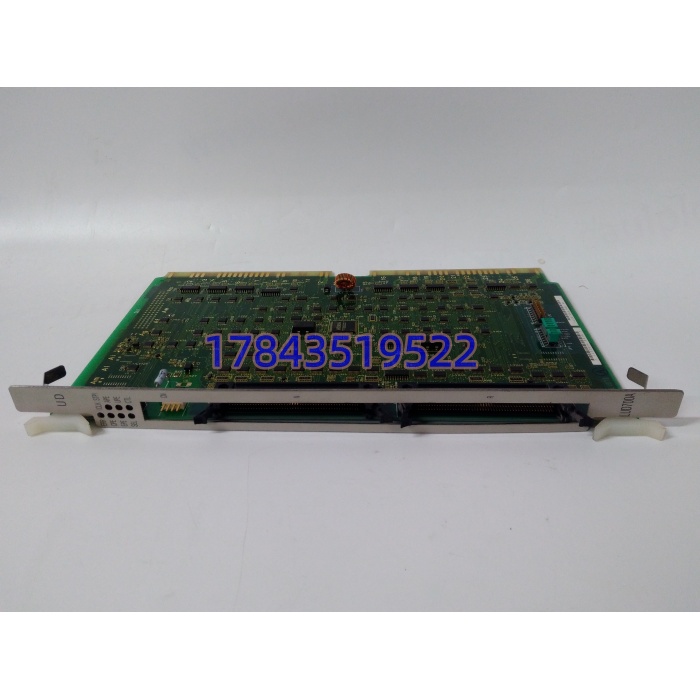

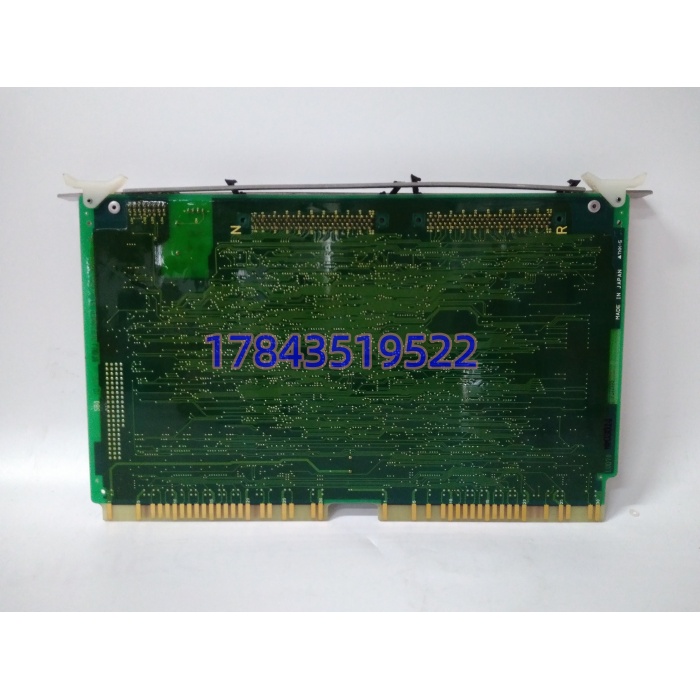

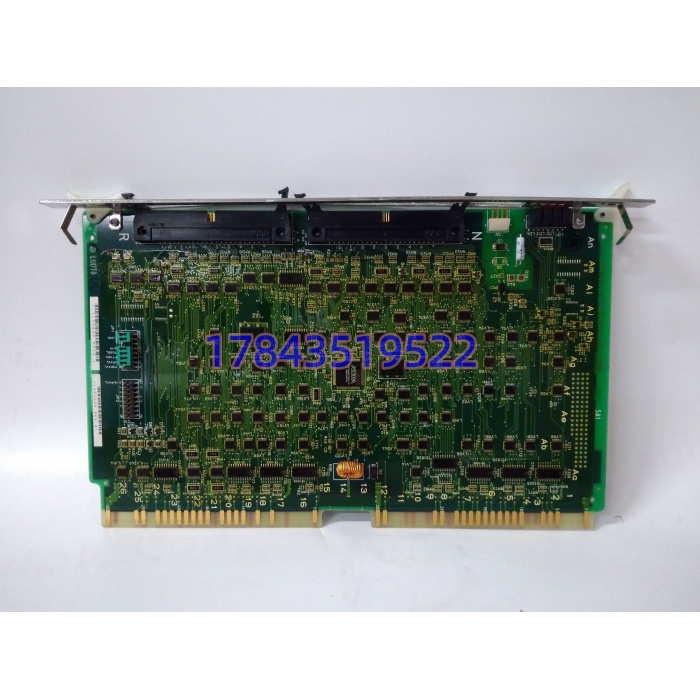

· 型号：LUD700A
· 品牌：HITACHI（日立）
· 系列：HIACS-5000M DCS / LUD 系列
产品介绍
火电 DCS 里最隐蔽的停机诱因不是主控算错，是”操作站变灰、SOE 时标对不上、SIS 抄不到点”——根因往往在通信卡。LUD700A 在 HIACS-5000M 机柜里的位置就是主控 CPU 和外界以太网之间的专职搬运工：背板侧走 VME 并行总线啃实时过程数据，面板侧出双 RJ45 跑 HIACS 专用实时以太网，把 CPU 主周期里的点表、报警、SOE 事件、历史归档请求打包上送操作站和历史站，同时用 Modbus TCP 把辅控（脱硫、循泵、空压站）和调度 AGC/AVC 的报文转进来。32 位 RISC 协处理器独立干这事，主控 CPU 不用分心，控制周期不会被通信抖动拖垮。
现场实测发现，某 300MW 机组双 LUD700A 主备运行时，拔掉主卡 LAN1 网线，切换时间 < 200 ms，操作站无明显断点；但如果只插单卡、且 LAN1/LAN2 都接同一台傻瓜交换机，交换机断电就是全网失明——这卡本身冗余，拓扑不冗余照样跪。对项目经理来说，买它的核心不是”有网口”，是”HIACS-5000M 原架构闭环证据链”：换第三方网关会丢 SOE 毫秒级时标、会被日立原厂 FAT 拒签。原厂 2020 前后已把 LUD700A 列入 EOL，新件断供，市面全是拆机测试件，店铺质保 12 个月是常态，原厂联保基本拿不到。
替换与升级建议
| 原型号 | 目标型号 | 兼容级别 | 关键说明 |
|---|---|---|---|
| LUD600A | LUD700A | ✅ 直接替换（升档） | LUD600A 为早期单网版，LUD700A 升双冗余 RJ45+更大缓存；HIACS-5000M 组态里改一下节点类型即可，Toolbox 类工具重下装通信表 |
| LUD500A | ⚠️ 需改组态 | LUD500A 是基础以太网版，升 700A 要重做冗余声明和 LAN1/LAN2 IP 规划，工作量约 0.5 人日 | |
| 第三方工业交换机+协议网关 | ❌ 非硬件替 | 拿通用网关替 会丢 HIACS 专用实时以太网的 SOE 时基和主控握手，FAT 过不了 | |
| 日立通用 PLC 以太网模块（非 LUD 系列） | ❌ 不兼容 | 通用 PLC 件插不进 HIACS VME 背板，协议栈也不通 | |
| MRP/内部料号 | — | ❌ 无独立替代 | 同前几轮逻辑，仅 BOM 溯源 |
诚实提醒：
- 必须成对买（主+备），单卡运行失去冗余意义；TMR 或双机热备 DCS 里两柜各一对，共 4 块同版本。
- 拆机件重点查三点：① 背板金手指有无烧痕；② RUN 灯能否在空载背板上常亮（需借同型机柜测）；③ DB9 调试口能否读出固件版本。只拍”上电风扇转”的视频没用。
- 严格来说，HIACS 专用协议不开源，第三方抓包工具解不出来，组态只能靠日立原厂 Toolbox 或授权服务商下装——买卡不含服务，远程下装要另签技术服务单。
常见问题解答
1. 这玩意是 ABB 的还是日立的？我上一轮问 ABB 件问习惯了。
是日立（HITACHI）的，归日立工业控制系统部，用在 HIACS-5000M 火电 DCS 里。虽然日立能源和 ABB 电网业务有过整合，但 这条料号原厂归属写 Hitachi Ltd.，不是 ABB。采购单上品牌栏写 ABB 会找不到原厂 CoC。
2. 能直接替我柜子里现在的 LUD600A 吗？
能，升档替换。 是 LUD600A 的双网冗余继任件，VME 背板定义一致，HIACS 组态里把通信节点类型从”LUD600A”改成””、重下装通信表即可。但双卡必须同型号——主 备 LUD600A 会报版本不一致把备卡置旁路。
3. 它支持 PROFINET 吗？卖家页面写支持。
不支持。 跑 HIACS 专用实时以太网 + Modbus TCP 透传，不原生支持 PROFINET I/O、EtherNet/IP、Profibus。凡商品页写”支持 PROFINET/EtherNet/IP”的，是把日立通用 PLC 通信模块的参数错贴到 上了，SEO 洗稿常见错法。要 PROFINET 得在 DCS 外挂网关，别指望这张卡出 PN 口。
4. 坏了怎么办，日立还保吗？
原厂 EOL，全球联保拿不到新件。市面拆机测试件店铺保 12 个月，但条款多是”功能性故障包换不修”。建议 HIACS-5000M 机柜常备一对同版本热备，主卡故障拔下备卡插上、Toolbox 重下装通信表，停机窗口压到 10 分钟内。别等操作站全灰了再找货。
5. 双 RJ45 是不是插一个就行？
冗余架构里建议两个都插不同交换机。LAN1/LAN2 是主备冗余不是链路聚合，插一个能跑但失去网卡级冗余；如果两台交换机还分属不同 UPS 段，才是真正抗单点。只插 LAN1、LAN2 空着，等于花双网钱买单网可靠性。
