产品详情

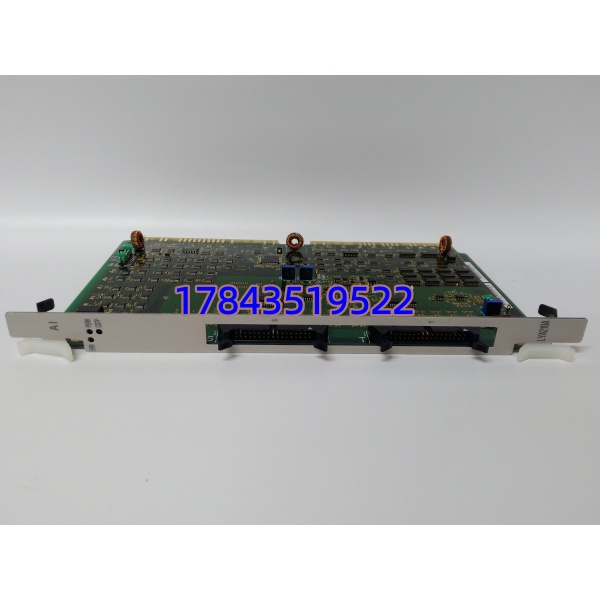

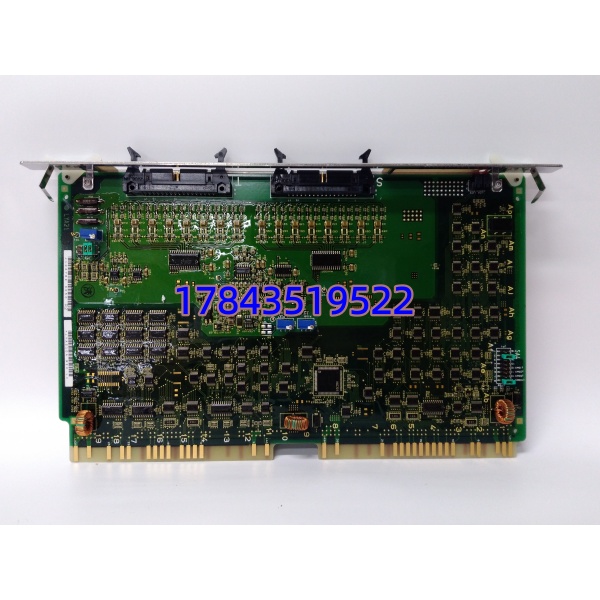

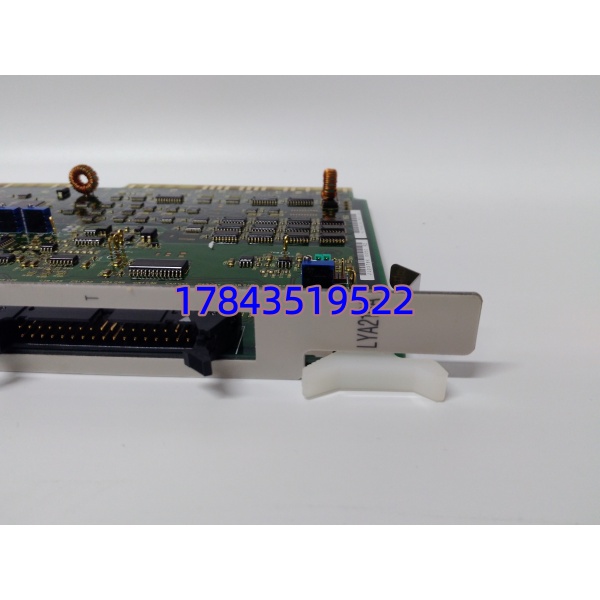

· 型号：LYA-210A（市场通称 LYA210A）
· 品牌：Hitachi（日立 DCS / HICS 系统）
· 系列：HICS / EX2500 系列 — Analog Input Module
技术参数
| 参数项 | 规格值（典型，依 HICS 系统手册） |
|---|---|
| 完整型号 | LYA-210A（Analog Input Module Type A） |
| 适用系统 | Hitachi HICS / EX2500 / μXL DCS 控制站本地或远程 I/O 机架 |
| 输入通道数 | 16 通道（单端/差分依组态，通常 16 点单端共用 COM） |
| 输入信号类型 | 4–20 mA DC / 1–5 V DC（由端子板配电阻或跳线设定，部分靠软件组态） |
| A/D 分辨率 | 12 bit（0–4095 counts），典型精度 ±0.2% FS ±1 LSB |
| 输入阻抗 | 电流模式 ≈250 Ω（并接取样电阻）；电压模式 >100 kΩ |
| 隔离方式 | 通道组—背板总线光电隔离 ≥500 V DC（1 min）；通道间通常不隔离（共 COM） |
| 采样周期 | 每通道 ≈50–100 ms 扫描（全 16 ch 一轮 <200 ms，依 CPU 负荷） |
| 接线方式 | 经由 Hitachi 专用端子板（如 LTT 系列或 EX2500 TB 块）用扁平电缆或凤凰端子 |
| LED 指示 | 模块 PWR（电源）、RUN/COMM、ERR（故障），部分批次每点无独立灯 |
| 供电方式 | 由 HICS I/O 机架背板取 5V DC（来自系统电源模块），典型功耗 <3 W |
| 工作温度 | 0～+55℃（IEC 61131-2 标准，部分资料标 -10～+60℃ 运输） |
| 存储温度 / 湿度 | -20～+70℃ / 5%–95% RH 无凝露 |
| 安装方式 | 插入 HICS/EX2500 I/O 机架指定槽位（通常与 LYA/LYD/LYO 系列混插，依槽位规划） |
| 尺寸 / 重量 | 约 160×100×30 mm / ≈200–300 g（依机架版本） |
| 认证 | CE（部分出口版）、JIS C 符合工业控制设备标准 |
| 兼容衍生 | LYA210B / LYA210C（固件/噪声抑制改进，通常可原位互换——建议核对原工程 I/O Map） |
产品介绍
日立 HICS 系统改造里遇过——原 LYA210A 因柜内端子板进水导致 A/D 基准漂移，某路给水流量示值偏高 8%，排查半天才锁定模块。这块卡的角色很单纯：它是 HICS DCS 面向现场的”眼睛”，16 路 AI 把变送器来的 4–20mA（或 1–5V 压力/差压/温度信号）数字化后送控制站参与 PID 运算、报警判断和 SOE 记录，通过背板与 CPU 模块（如 HCP、HECU 等）通信，本身不带逻辑执行能力。
采购角度它的价值就在三点：一是原厂互换性——插回原 HICS 机架不用改组态（地址由槽位决定），断电换卡上电即认；二是 4–20mA 与 1–5V 兼容器盖现场老变送器和新智能变送器混用（注意端子板侧跳线别忘改）；三是日立在火电厂/化工厂存量大，原厂 COC 对 HAZOP 审查友好。必须泼冷水：它只认日立 HICS/EX 机架背板定义，三菱 Q 系列、横河 CS3000 I/O 单元、GE RX7i 统统不兼容，物理插不进；部分国产”兼容 HICS I/O”拆机板曾出现过采样线性偏移，关键测点建议坚持原装。
替换与升级建议
✅ 直接替换
- LYA210A 同型号不同批次——完全 1:1 互换，槽位地址自动识别，无需改数据库。建议换前截屏原 I/O 点工程量程（Range Low/High）备查，新卡插入后核对数值与就地一致再投自动。
- LYA210B / LYA210C → 替 LYA210A——通常可原位替（B/C 版改进输入滤波与噪声抑制），HICS 系统向后兼容。反向（A 替 B/C）在噪声大的场合可能抗干扰略弱但不影响基本功能。
⚠️ 需注意（非原位替换）
- HICS 系统整体升级（如向 Harmonas-DEO 或新平台）——新平台 AI 模块型号不同（如 AIO 系列），需重新规划 I/O 分配与端子板适配，属系统级改造非简单换卡。
❌ 硬件不兼容
- 三菱 Q 系列 AI 模块（Q64AD etc.）、横河 ADV551 / AAI143、GE IC695ALGxxx——物理尺寸、背板总线协议完全不同，严禁替用。
- 日立 PLC（H系列 Micro/小型）扩展 AI 模块——虽同品牌但 DCS I/O 与 PLC 扩展背板不互通。
日立 HICS 部分 I/O 已进入长生命周期，建议按关键测点机柜 1:1 备件储备。二手拆机件需上电测各通道零点/满度。请以 Hitachi HICS System Hardware Manual（日立工机仕様書 LYA-210A 章）为准。
