描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 完整型号 | HC‑KFS23K‑S49 |
| 额定输出功率 | 200 W |
| 额定转速 | 3000 r/min |
| 额定转矩 | 0.64 N·m |
| 最大转矩 | 1.92 N·m |
| 电源规格 | AC 200V（三相 / 单相） |
| 编码器 | 串行增量编码器 |
| 刹车规格 | 内置弹簧断电抱闸，24V DC 励磁释放 |
| 轴规格 | 键槽轴，带螺纹孔 |
| 防护等级 | IP65（轴贯通部分除外） |
| 冷却方式 | 自然风冷 |
| 适配驱动器 | MR‑J2S‑20A、MR‑J2S‑20B |
| 工作环境温度 | 0 ~ 40 ℃ |
| 重量 | 1.3 kg |
产品深度介绍

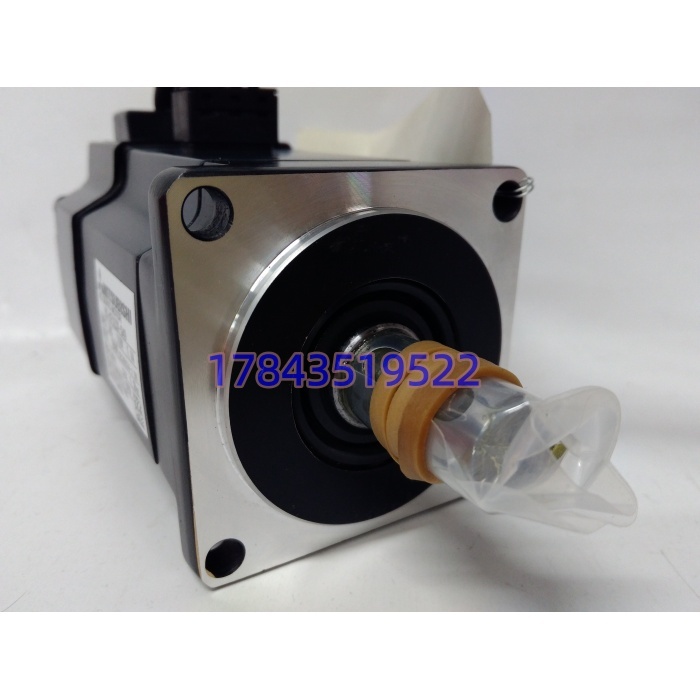

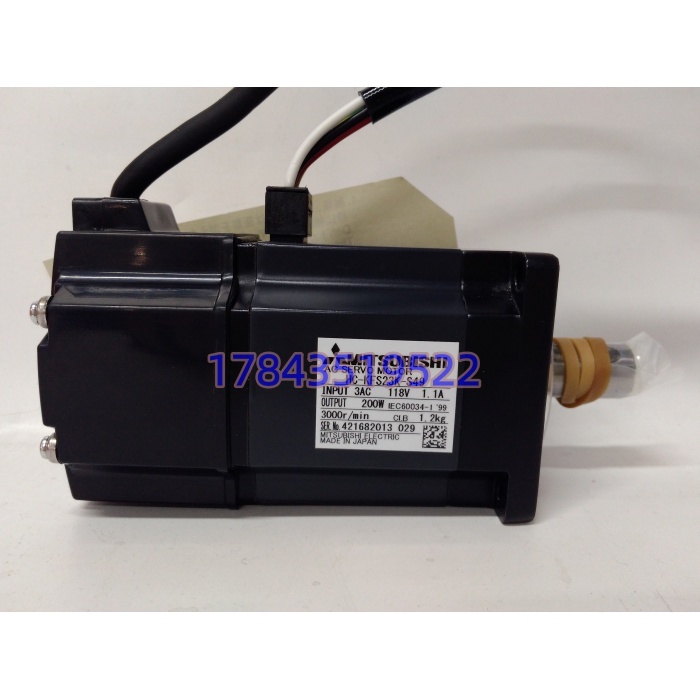

三菱 HC‑KFS23K‑S49 属于 HC‑KFS 低惯量伺服系列，专为 MR‑J2S 伺服驱动系统配套。S49 后缀代表电机集成电磁抱闸，垂直轴设备断电时锁住电机轴，防止负载下坠。
低惯量转子，加减速响应快，多用于小型机械手、XY 工作台、包装设备。抱闸故障或者电机本体损坏，垂直工位会发生坠落，造成工装、工件损坏。作为停产备件，建议现场储备 1 套，规避长交期带来的停机风险。
应用场景与行业案例
前年在珠三角一家 3C 组装设备厂，搬运机械手 Z 轴垂直工位，设备断电后工件直接下坠砸坏治具。排查驱动器、控制器均正常，最后确认伺服电机内部抱闸摩擦片磨损，HC‑KFS23K‑S49 抱闸失效。
典型应用场景：
- 3C 自动化‑机械手 Z 轴垂直搬运 小型多轴机械手上下料工位，依靠电机内置抱闸，停机断电锁住 Z 轴，避免工件坠落。
- 包装机械‑垂直升降工位 包装机料仓升降机构，频繁启停，要求快速响应，断电保持位置。
- 机床行业‑小型进给轴 小型专机、雕刻设备，做进给定位控制。
- 电子装配‑XY 位移工作台 点胶、锁螺丝设备，高速短距离往复运动。
案例：组装机械手抱闸失效抢修 珠三角一家 3C 设备厂，夜班生产，机械手 Z 轴断电直接下坠，工件和工装受损。设备停机，整条组装线停线。
设备工程师排查：驱动器无报警，上电电机可以正常运转；断电后负载不受控下滑，判定电机内置抱闸磨损。联系三菱原厂，该型号 EOL，订货交期 10 周。产线不能等待，紧急采购库存备件。
备件到货，断电更换电机，核对编码器接线、24V 抱闸接线；完成原点回归、增益整定，机械手 Z 轴断电抱闸锁止正常，产线恢复生产。
事后设备部门将 HC‑KFS23K‑S49 列入关键 MRO 备件清单，备一套库存。设备主管说：“电机转起来看不出问题，抱闸失效才是隐形风险。”
