产品详情

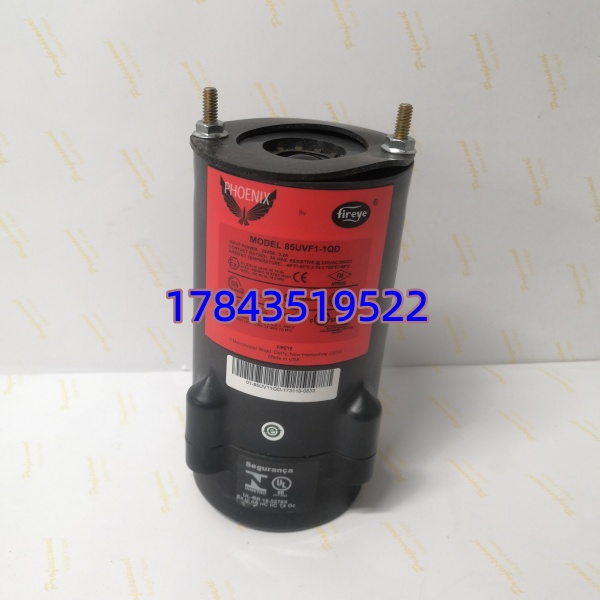

· 型号：85UVF1-1QD
· 品牌：Fireye（美国，现 Honeywell 旗下）
· 系列：Phoenix 85 Series — Integrated UV Flame Scanner（一体化 UV 火焰扫描器）
规格参数
- 检测原理：固态紫外线(UV)传感器 + 微处理器火焰闪烁频率分析
- UV 光谱响应：185 nm ～ 260 nm（对日光/ incandescent / 热辐射免疫）
- 供电电压：24 VDC 标称（允许 ±10%，典型功耗 <5W / 约 200mA）

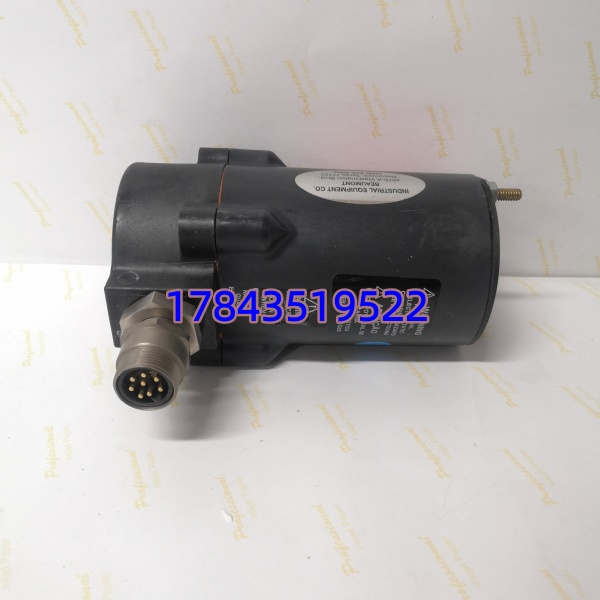

- 电气连接：8针圆形快速断开连接器（Mini-Change QD，配对应插头线缆）
- 继电器输出 — 火焰(FLAME)：SPST 常开(NO)，触点容量 2A @ 30VDC / 230VAC（阻性）
- 继电器输出 — 故障(FAULT)：SPST 常闭(NC)，自检失败时断开
- 模拟输出：隔离型 4–20mA（对应火焰信号强度，负载 ≤750Ω，可选/标配依批次）
- 响应时间：≤2秒（典型 <1s，自检周期同周期）

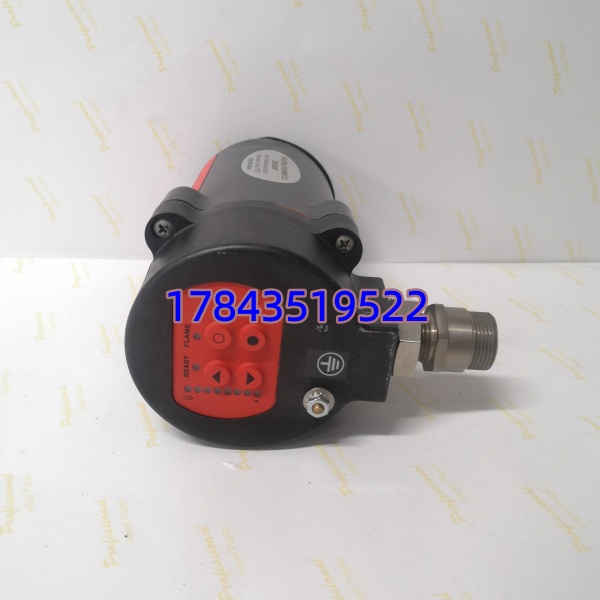

- 自检/诊断：上电及运行中持续自检 UV 管、电路、信号路径，故障代码 LED 显示
- 自动阈值学习：首次点火自动存储 ON/OFF 门槛值，无需现场手动调增益
- 壳体材质：铸铝带聚酯粉末涂层，防护等级 IP66 / NEMA 4X
- 工作温度：-40℃ ～ +65/+85℃（以具体 Fireye 手册为准，现场常见 -40~65℃）
- 吹扫空气要求：建议 4 SCFM（≈113 L/min）洁净仪表风经 3/8″ 或 1″ Y 型接头，防探头污染
- 认证：UL / FM / CSA / CE，部分版本符合 Class I Div 2（需核对铭牌）
- 安装方式：通过炉膛窥视孔法兰或管螺纹安装座，需保证视场对准火焰根部
产品介绍
Fireye 85UVF1-1QD 是 Phoenix 85 系列的一体化 UV 火焰检测器——把 UV 传感器、信号放大、微处理器判据、继电器全做在一个探头上，8针 QD 快拆接线。和传统 Fireye 老款（需单独放大器箱如 45UV5 + 配线）最大区别是：它不需要外置火焰放大器，直接串进 Burner Management System(BMS) 或接 PLC 的 DI，省掉放大器柜空间和中间故障点。
坦白讲，这东西在现场最怕两样——窥视孔积灰结焦挡住 UV 和冷却风吹不到位导致传感器老化加速。选它就是因为老炉子不想再改控制柜加放大器，换旧款 45UV5+放大器 要动柜内配线，85UVF1-1QD 直接对口插上就能跑（前提是原系统接受 SPST 干接点输入）。有一点要注意：后缀 “1QD” 指 24VDC + 8pin QD 接头，别和 85UVF1（带接线端子或不同电压）搞混。
应用场景与行业案例
痛点切入
我遇过老厂油炉熄火保护总误动——原装老式 UV 管+放大器箱，放大器继电器触点氧化时通时断，夜班频繁”火焰丢失”跳停。查线路没问题，放大器老化。换成 85UVF1-1QD 一体探头，去掉放大器环节，运行两年再没因此跳车。但前提是炉膛窥视孔清干净、冷却风接到位——UV 管脏了一样瞎。
典型场景
- 电站/工业锅炉 — 燃气/燃油主燃烧器及点火器火焰监测，非它不可因原系统已是 Fireye BMS 架构接受干接点。
- 石化加热炉/裂解炉 — 高温环境需 UV 抗热辐射干扰 + IP66 外壳，老放大器箱放不了的可改此一体型。
- 危废焚烧炉 — 要求自检功能确保探头未失效，防止”假有火”掩盖熄火。
- 低氮燃烧器改造 — 空间受限无法新增放大器柜，用一体化探头直接进 PLC DI。
真实案例
北方某热电厂 #3 炉原配 Fireye 45UV5+放大器，秋检后发现放大器内部继电器吸合无力，偶尔”假失火”跳 MFT。订购新放大器交期六周，临时协调到一块 85UVF1-1QD（库房老项目剩余），核实 BMS 柜侧只需改接线——拆除放大器箱连线，引 24VDC + 取 FLAME NO 触点进原 DI 点，FAULT NC 串安全回路。现场开冷却风、装探头、上电自检绿灯亮，点火一次通过。老师傅说：”早知道这玩意儿不用放大器，当年改造省多少柜内布线。”
常见问题解答 (FAQ)
Q1：85UVF1-1QD 能直接替换老式 45UV5 + 放大器吗？
物理上不能直接插——老款是分离式放大器箱，这个是探头内置放大器。电气上可以替换功能：拆除放大器，把 24VDC 供到探头 8pin QD，FLAME 常开接原 BMS 火焰 DI，FAULT 常闭串进安全回路。建议核对你 BMS 逻辑是否接受直接干接点，有些老程序里带放大器故障检测需微调。
Q2：QD 后缀代表什么？和 85UVF1 有啥区别？
“QD” = Quick Disconnect，8针 Mini-Change 圆形快拆插头（需另购对应带线缆插头）。还有带接线盒端子版或 120VAC 供电版——买前确认你现场电源是 24VDC 且有 QD 插头，否则要改线。
