描述
关键技术规格
| 参数 | 值 |
|---|---|
| 品牌 | EtherWAN（益网） |
| 型号 | EL100T |
| 产品类型 | 商用级光电转换器 |
| 电口 | 1×10/100BASE-TX（RJ45） |
| 光纤接口 | 1×100BASE-FX（ST连接器） |
| 光纤类型 | 多模光纤（62.5/125μm 和 50/125μm） |
| 传输距离 | 2 km |
| 工作波长 | 1310 nm |
| 转发模式 | 存储转发（可通过DIP开关切换） |
| 缓存 | 128 Kbits |
| 供电电压 | 12 VDC |
| 功耗 | 1.92W（0.16A @ 12V） |
| 外壳材质 | 铝合金 |
| 尺寸 | 80.3×109.2×23.8 mm（宽×深×高） |
| 重量 | 150 g |
| 工作温度 | 0°C 至 45°C |
| 存储温度 | -10°C 至 70°C |
| 认证 | UL60950-1, CE, FCC Class A, VCCI Class A |
产品深度介绍

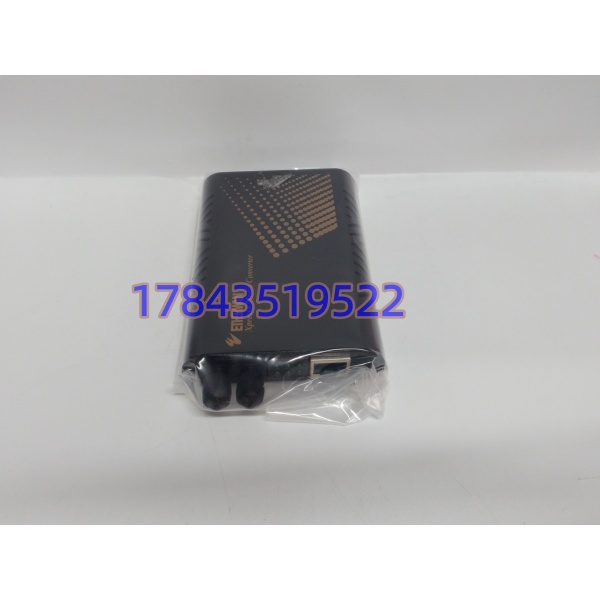

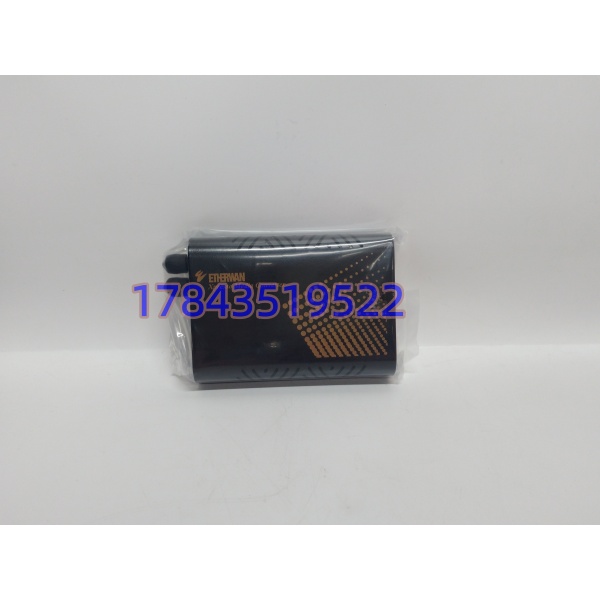

EtherWAN EL100T 是一台商用级光电转换器，属于 EL100 系列。这玩意儿干的活很简单：把网线（电口）的信号转成光纤（光口）的信号。一端是标准的 RJ45 接口，接你的交换机或 PLC；另一端是 ST 光纤接口，拉一根多模光纤出去，能跑 2 公里 。它解决的核心问题就一个——网线最长 100 米，光纤能跑 2 公里，现场设备离控制室远的时候，这东西就是刚需。
EL100T 有几个设计挺实在。一是 即插即用，不用装驱动、不用配 IP，通电就能跑 。二是 DIP 开关配置，拨一下就能开关 LFPT（链路故障穿越）功能、切换全/半双工模式，现场调试不用带电脑 。三是支持壁挂安装，也能插到 EtherWAN 的 EMC1600 机箱里集中供电管理 。1.92W 的低功耗 ，发热量不大，丢弱电箱里不用操心散热。坦白讲，这货就是个功能单一、皮实耐用的工具型设备，没什么花哨的功能，但该干的活它干得利索。
应用场景与行业案例
工程痛点
做现场施工的兄弟都懂，控制室和现场设备之间的距离经常超过 100 米。交换机在二楼中控室，变频器在一楼配电间，中间隔了 150 米的电缆沟。拉网线？信号衰减不说，还容易受干扰。拉光纤？光纤是拉了，但交换机没有光口。这时候你需要的不是换交换机，而是加一个光电转换器——把交换机出来的电信号转成光信号送出去。EL100T 干的就是这个活。记住一句话：在距离面前，光纤是唯一靠谱的物理层方案。
典型应用场景
- 工业自动化 – 远程 I/O 站连接
一条生产线从控制室到远端 IO 站的距离超过 100 米，用网线中继不靠谱，直接拉多模光纤，2 公里以内轻松覆盖。EL100T 的 ST 接口搭配 62.5/125μm 多模光纤，标准配置跑 2km 。 - 安防监控 – 摄像头远距离回传
厂区外围的监控摄像头，交换机在门卫室，摄像头在 500 米外的围墙角落。光纤从摄像头拉到门卫室，EL100T 在门卫室把光转成电，接 NVR 或者核心交换机。 - 智能交通 – 路口信号机联网
一个路口的信号机到另一个路口的控制箱，距离 300 米。铜缆受地电位差干扰严重，光纤是电气隔离的，不怕雷击也不怕地电位差。 的铝合金外壳和商用级温宽（0-45°C）足以应对户外机柜环境 。 - 企业园区网 – 楼宇间光纤互联
办公楼和车间之间的距离超过 100 米，网线拉不过去，光纤走管道连过去。两端各放一台 ，一个把电转光送出去，一个把光转电接进来，成本比换带光口的交换机低得多。
案例：某汽车零部件厂现场总线改造
去年在华东一个汽车零部件厂的现场总线改造项目里，现场有个 Profinet 设备距离主交换机 180 米。原设计用网线加中继交换机，结果现场调试时发现中继交换机的电源取电困难——附近的 220V 插座被其他设备占用了，拉临时线又不安全。工头老赵急得直挠头。
后来我们建议换成 ，光纤直接从设备拉到交换机机柜，12VDC 电源从交换机机柜的 24V 电源模块取电，串个 24V 转 12V 的 DC-DC 模块就搞定了。光纤一接，信号稳稳的，丢包率从网线的 2.3% 降到了 0。老赵事后说了一句：“早知道光纤这么省事，当初就不该纠结那 180 米的网线。”
