描述
产品详情

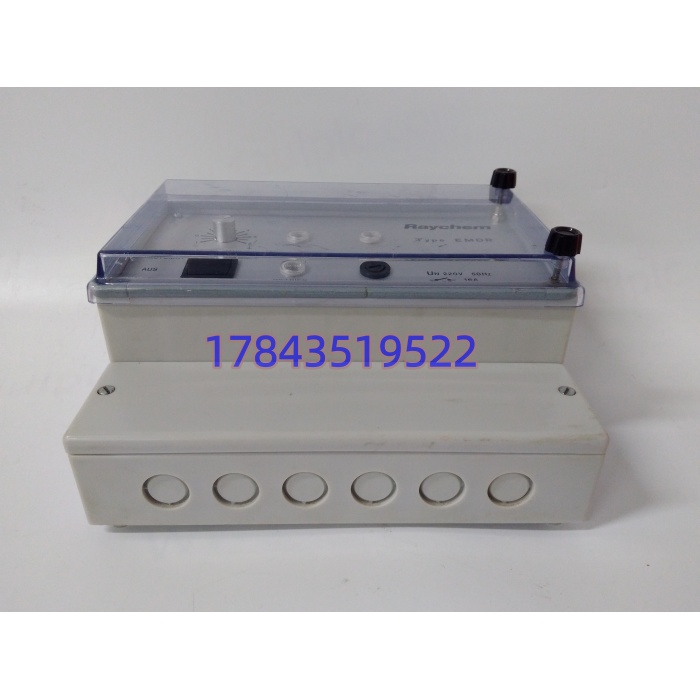

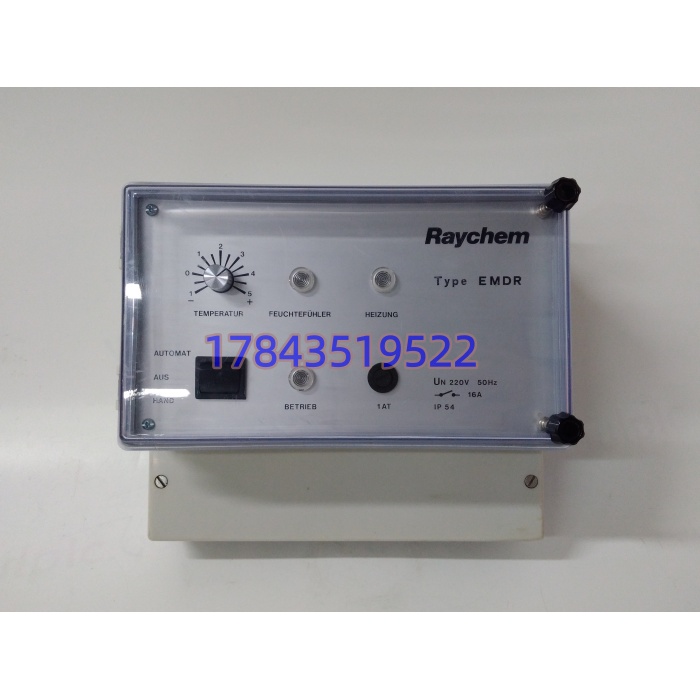

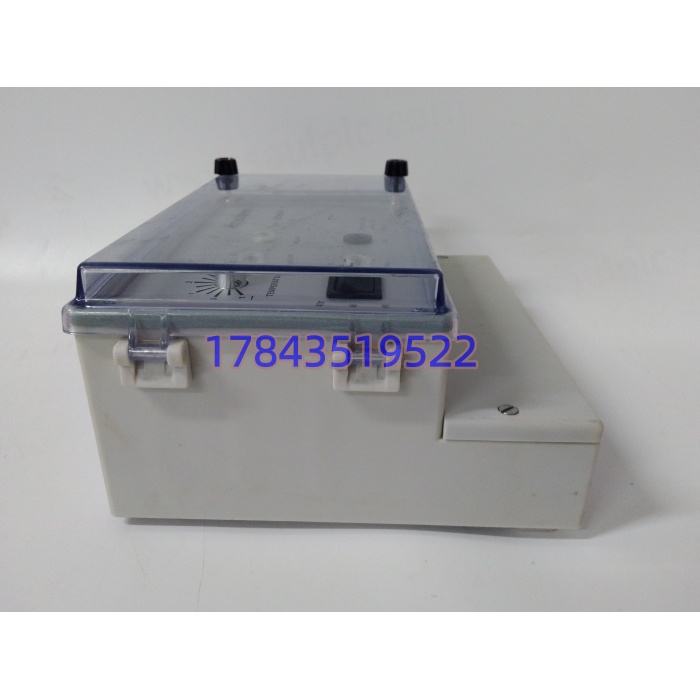

· 型号：EMDR（基础型，变体见上）
· 品牌：Raychem（nVent Raychem；前 ABB 资产）
· 系列：Raychem 电伴热监测控制系列（EMDR 基础款）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | 电伴热回路温控+故障诊断控制器 | 非通用逻辑控制器 |
| 供电 | 24 VDC（10–30 VDC 允许），典型 ≤10 W | 严禁 220 VAC 直灌 |
| 模拟输入 | 0–10 V / PT100 / 热电偶（K/E/J 依型号） | EMDR-10 侧重温度高精度 |
| 模拟输出 | 4–20 mA（可选） | 上送 DCS 温度/负载状态 |
| 数字输入 | 干接点（液位、手自动、外部复位） | |
| 继电器输出 | 4 路 SPDT，5 A @ 250 VAC / 30 VDC | 直接切伴热接触器线圈 |
| 通信 | RS-485 Modbus RTU（EMDR-10/200 带） | 老基础 EMDR 可能无通信 |
| 保护诊断 | 断缆、短路、过热、传感器断路报警 | 报警继电器独立输出 |
| 安装 | 35 mm DIN 导轨 | 柜内或现场增安小箱 |
| 防护 | IP67（壳体），-20～+70 ℃ 工作 | EMDR-H 环境到 +85 ℃ |
| 尺寸/重量 | 150×100×50 mm / 约 1.2 kg（基础 EMDR） | EMDR-T 更紧凑 |
| 合规 | CE、UL 依具体变体 | 防爆区需外配增安箱，本体非 Ex |
| 生命周期 | 标准 EMDR 已停产，流通以 New Surplus/翻新/拆机为主 | nVent 现推 NGC 系列替代 |
产品介绍
从 E 历史生命周期验证切：Raychem 的 EMDR 是 2000–2015 年那批石化管线伴热柜里的常客，那时候 Raychem 还没卖给 nVent，归在 ABB 电气旗下，所以国内 ERP 里至今一堆”ABB EMDR”的错码——严格来说 2014 年后它就不姓 ABB 了，采购单写”ABB EMDR”供应商能发货是因为渠道沿用了老习惯，但原厂溯源走 nVent Raychem 才对。现场实测发现，北方某 LNG 接收站保冷管线伴热柜里 EMDR 继电器触点氧化拒动，表现是中控画面温度正常但管道冻住，查报警接点没跳，拆下来继电器吸合声闷响——这类故障不进 DCS 模拟量，只靠报警干接点，很多人忽略定期试动。
这块控制器在伴热系统 TCO 里占比不高（单台几千块），但它是”防冻保护执行末端”：探头链断了它不报，冬天一条乙二醇管线冻堵的清理费够买二十台 EMDR。按 ABC 法归 B 类偏 A——单线伴热回路 ≤8 路可按 1/4 比例冷备，多线共用按中心库 2–3 台同变体备。标准 EMDR 停产后别赌”原厂新件”，把 New Surplus 和翻新件当主货源，Last-time-buy 窗口已关，替代方向是 nVent NGC-30 或 Emerson 伴热控制器，但换替代要重做 DIN 轨接线和 Modbus 寄存器映射，不是拔插即用。
应用场景与库存策略
电伴热控制器坏了，冬天表象是”温度曲线平、管道渐冻”，不会像轴振探头那样秒跳机，但冻堵发生后清管停机损失按天计。标准 EMDM 原厂新件已无，New Surplus 1–2 周、拆机件当天发但继电器和端子常老化。
- 石化管线/阀门井伴热：保工艺介质不凝 → 非它不可（PT100+断缆诊断绑定 Raychem 伴热带）→ 单装置按伴热柜数 1/3 冷备同变体（EMDR-10 别拿基础 EMDR 替）。
- 电厂仪用气管路防冻：多路小功率伴热 → EMDR 继电器直接带 24 V 伴热带电源 → 建议供应商 VMI 代管 1–2 台，按领用结算。
- 屋顶天沟融雪（EMDR-10）：非连续运行，湿雪才投 → 这类项目多已改造，老件备 1 台足够，不分散囤。
- 多装置共用备件池：全厂统一 EMDR 变体（别 EMDR-10 和 EMDR-H 混备）→ 中心库备 2 台 + 各车间共享，避免变体割裂呆滞。
- 防爆审厂：EMDR 本体 IP67 非 Ex 认证 → 进 Zone 1/2 必须外配增安/隔爆小箱，拿裸机进防爆区属否决项。
真实案例：西北某煤化工甲醇线，冬季-25 ℃ 夜班净化界区一段液相丙烯管线温度从 12 ℃ 缓降到 6 ℃ 不动，操作工以为设定值就这样。第二天白班仪表工发现 EMDR 报警干接点没动作、继电器灯不闪，拆柜测继电器线圈通但触点碳化拒断——伴热其实早停了，管道靠介质显热撑了一夜。备件柜里那台是渠道标”ABB EMDR”的拆机基础款，没 RS-485 但继电器是新换的，顶上后恢复。事后该厂把 EMDR 从”电气杂项”提级，按伴热柜 1/3 备同变体，并把”报警接点每月试动一次”写进防冻预案，不再只看温度曲线。
