描述
产品详情

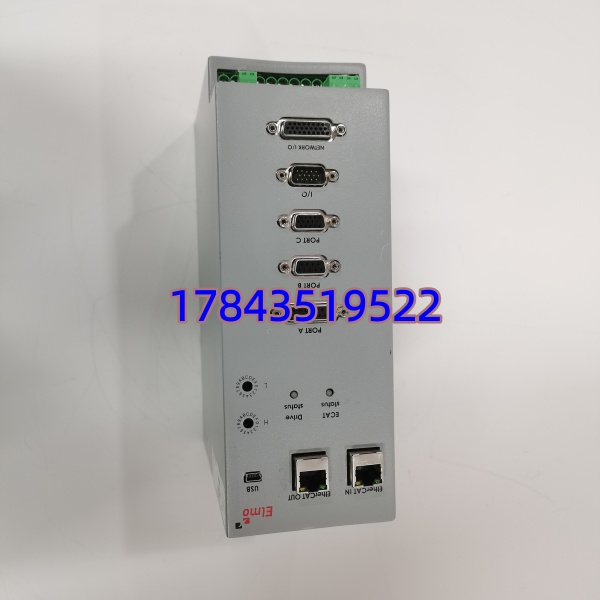

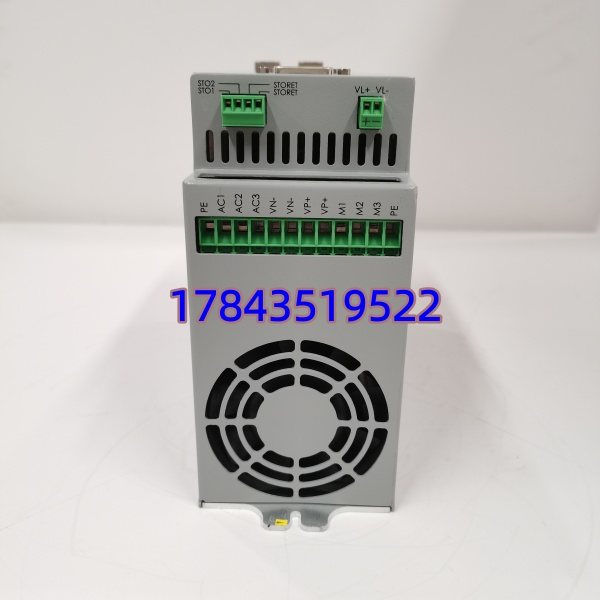

· 型号：G-TUB30-480ERSS0
· 品牌：Elmo Motion Control
· 系列：Gold Tuba — Gold Line High Power Servo Drive (Unenclosed)
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | G-TUB30-480ERSS0（ERSS0 标识 EtherCAT + STO + Std I/O） |
| 制造商 | Elmo Motion Control Ltd.（Israel） |
| 系列 | Gold Tuba — Gold Line 高功率密度伺服驱动器 |
| 供电方式 | 三相 AC 直接输入，标称 3×400VAC（min 3×140VAC，max 3×528VAC），内部整流为 DC 母线 |
| 直流母线范围 | 100～480 VDC（瞬态耐受至 560 VDC） |
| 连续输出电流 | 30 A DC（梯形换相）/ 21 A RMS（正弦换相，PMSM） |
| 峰值输出电流 | 60 A（持续 2 s），部分资料标 80A 依固件版本 |
| 最大连续功率 | ≈18.5 kW @480VDC/30A（系列最大 25kW 为 40/480 型号） |
| 辅助控制电源 | 24 VDC ±10%（典型消耗 20VA），必须独立供 24V 才能上电初始化 |
| 通信接口 | EtherCAT(CoE, DS-402), CANopen(DS-402), RS-232(调试), USB/Ethernet(配置) |
| 反馈支持 | 增量编码器(差分隔离)、SinCos、Resolver、EnDat 2.2、HiperFace DSL、BiSS-C 等 |
| 安全功能 | STO(Safe Torque Off) 双通道 SIL 3 / PLe per IEC 61800-5-2 |
| 控制模式 | 位置/速度/转矩/PVT/电子齿轮/凸轮，矢量正弦换相，自适应整定 |
| 保护功能 | 过流/过压/欠压/过温/短路/电机接地故障/再生制动管理（内置斩波电路需外接制动电阻） |
| 安装方式 | 壁挂安装（Wall Mount），依靠金属管体自然对流或强制风冷散热，IP20（柜内安装） |
| 工作温度 | -20～+70℃（降额使用，>55℃需确认散热条件） |
| 尺寸/重量(约) | 241×86×180 mm / ≈3.25 kg |
| 认证 | CE / UL 508C / IEC 61800-5-1 / RoHS |
产品介绍
从维护角度说，Elmo 这管子（Tuba 字面意思就是铜管/金管）最让人又爱又恨——爱的是它 30A/480V 塞进巴掌大的金属散热体，EtherCAT 同步抖动 <1μs，机器人关节和半导体转塔直接用它省掉一堆柜内空间；恨的是它无外壳、无风扇、靠壁挂散热，如果柜内风道设计不合理夏天极易因翅片积灰触发 OVERTEMP 保护。现场实测发现，在多轴共用直流母线方案里 Tuba 的再生能量可通过母线共享给其他轴吸收，比各轴独立制动电阻省事，但前提是你配了合适的 DC Link 母排和外部泄放电阻。
供应链这边有个坑：Elmo Gold 系列部分型号已逐步被 Platinum（铂金）线替代（如 Platinum Tuba），原厂对老 Gold 型号的 LTB（Last Time Buy）窗口各地不一。G-TUB30-480ERSS0 目前国内工控渠道仍有全新尾货和测试拆机件流通，但若贵厂半导体/锂电产线依赖它做关键轴驱动，我建议按关键轴 1:1 做冷备——换型到 Platinum Tuba 虽物理兼容但固件(EAS)、EDS/EtherCAT XML 及 Elmo Application Studio(EAS)工程需重新适配校验，不是插上就能跑。（请以 Elmo 官方 PCN/Lifecycle Notice 为准）
应用场景与库存策略
半导体 wafer handler、六轴/SCARA 机器人关节驱动、锂电卷绕机、精密激光加工平台——这些地方 Tuba 靠 EtherCAT 硬实时同步多轴，单轴挂掉意味着整台设备停线，而以色列原厂交期（若能订）常 12～20 周起步，第三方渠道良莠不齐。
- 半导体/面板 — 晶圆传输机械手关节驱动 → 高带宽电流环抑制振动、EtherCAT 严格同步 → 非它不可因与 EAS 工程参数/反馈类型绑定 → 建议关键单轴按 1:1 备冷备件（Cold Spare），保存同版固件 .ecat 参数备份。
- 机器人集成 — 六轴工业机器人驱动柜 → 六台 Tuba 共用 DC Link → 建议整柜按 N 轴配 1 件通用周转备件（同型号），多轴共线可互换降低资金占用。
- 锂电/3C 精密装备 — 高速卷绕/贴合多轴同步 → 停机损失大 → 建议与可靠渠道签 寄售代管（Vendor-managed Consignment）锁定 1～2 件测试合格 NOS。
- 改造受限旧设备 → 禁止随意换 Platinum Tuba 不重验工程 → 保持原型号 G-TUB30-480ERSS0 同后缀 ERSS0 替换最安全。
真实案例：华南某 Cobot 集成商 2022 年一台六轴演示样机在展会现场报”Feedback Loss”，追查是 G-TUB30-480ERSS0 编码器反馈口附近电容老化导致随机丢脉冲——库房无备件，原厂答复 Gold Tuba 该规格交期 14 周。紧急从合作集成商借调一片才撑完展会，但借调片固件版本（v1.x vs 现场 v2.x）导致 EAS 参数导入报警，现场花 40 分钟重整定才恢复运动。事后反思：Elmo 驱动器备件不仅要同型号，还要预先用 Elmo Application Studio 读出原机 .eas 参数文件存档，换新板直接 Load 参数——这步省下的时间在现场就是真金白银。
