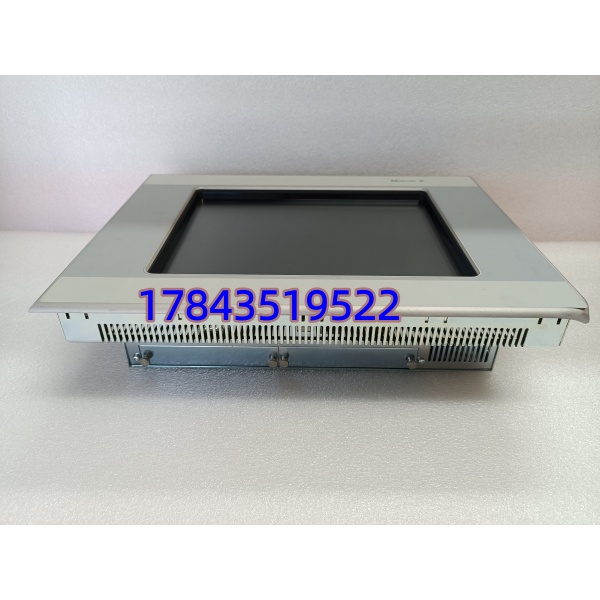

EATON XV-440-10TVB-1-13-1 | XV400系列 10.4″ HMI-PLC一体机(需软PLC授权)

描述

产品详情

· 型号：XV-440-10TVB-1-13-1

· 品牌：EATON（伊顿，原 Moeller Electric / Micro Innovation）

· 系列：XV400 系列 — HMI with optional integrated soft-PLC (CoDeSys V2.3/V3)

规格参数

• 完整型号：XV-440-10TVB-1-13-1（XV400 10.4″ TFT, Basic version, PLC license 需另行购买）
• 产品定位：工业 HMI 操作面板，可选配 CoDeSys Soft-PLC 做 HMI+控制一体机
• 显示屏：10.4″ 主动矩阵 TFT 彩色 LCD
• 分辨率：640 × 480（VGA），65536 色（256 色可调）
• 背光：LED，寿命 >50,000 h（半亮度）
• 触摸屏：模拟电阻式或红外触控（依批次，”TVB” 后缀通常指标准薄膜+红外/电阻组合），支持戴薄手套操作
• 处理器 / OS：32-bit RISC 嵌入式 CPU，Windows CE（具体版本需 License Key 激活，部分出厂带基础 HMI Runtime）
• 内存：64 MB～128 MB DRAM / 64 MB～512 MB NAND Flash（依批次，以实物为准），NVRAM 用于掉电保持
• 存储扩展：1× CompactFlash Type I/II 插槽（CF 卡用于项目、数据日志、OS 镜像——裸机不插 CF 卡无法运行项目）

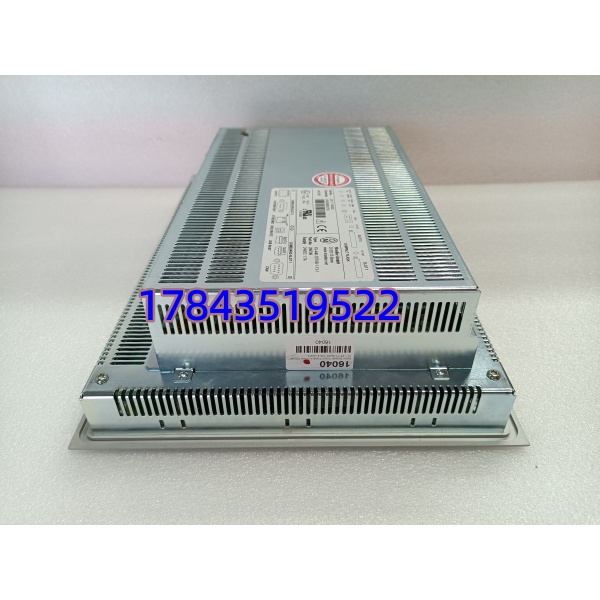

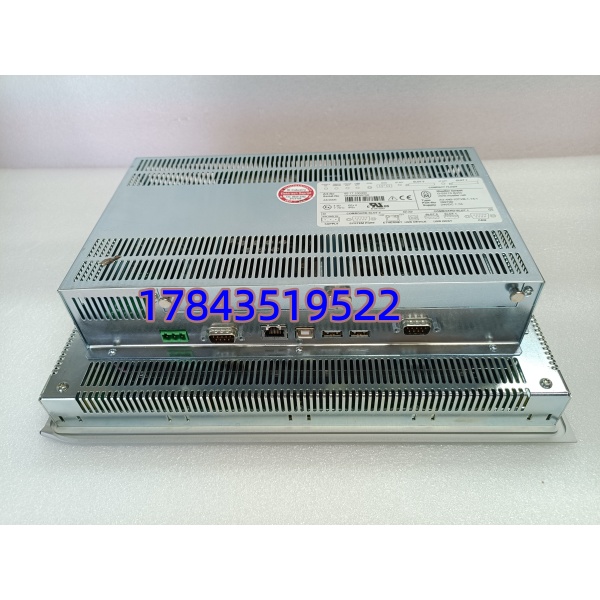

• 通信接口：
  • 1× 10/100Base-TX Ethernet（RJ45，支持 Modbus TCP / EtherNet/IP 驱动）
  • 1× RS-232（D-Sub 9）
  • 1× CAN / easyNet（DB9，可做 CANopen Master 需 License）
  • 2× USB Host（A 型，接 U 盘/鼠标/键盘）
  • 1× USB Device（B 型，PC 下载/调试）
• 可选扩展通信模块（插拔式）：Profibus DP、附加 RS-485 等（需另购）
• 软 PLC：出厂未激活，需订购 Eaton 140390LIC-PLC-MXP-MEDIUM（中型）或 BASIC 授权，支持 IEC 61131-3（LD/FBD/ST/IL/SFC）via XSoft-CoDeSys
• 组态软件：Eaton Galileo（HMI 画面）+ XSoft-CoDeSys（PLC 逻辑）
• 供电：24 V DC（SELV），范围 20.4～28.8 V DC，典型功耗 ≤15 W（带 CF 卡及外设）
• 安装：面板嵌入式（齐平安装），开孔 ≈ 259 × 201 mm（以钻孔模板为准）
• 外形尺寸：约 275(W) × 215(H) × 55(D) mm 或 345×260×93mm（含边框，不同资料略有差异，以铭牌为准）
• 防护等级：正面 IP65（IEC 60529），背面 IP20
• 工作温度：0～+50℃（部分宽温版资料标 -10～+60℃，以铭牌为准）
• 存储温度：-20～+70℃
• 湿度：5%～95% RH 非凝露
• 认证：CE、UL 508、cUL、EN 61000-6-2/4
• 重量：约 2.2～2.8 kg

产品介绍

XV-440-10TVB-1-13-1 是 Eaton XV400 家族的 10.4 寸 HMI 面板，最大特点是可加装 CoDeSys 软 PLC 授权摇身变成”HMI+控制器”一体机——小设备上省掉一台小型 PLC。但它出厂默认只有 HMI Runtime，PLC 功能要另买 License（140390LIC-PLC-MXP-MEDIUM）并插 CF 卡存放项目和 OS 镜像，裸机上电不插 CF 卡只显示启动 LOGO 或报错。

坦白讲，这系列面板在欧洲单机设备（包装机、试验台、水处理撬块）用得多，国内接触少。最大坑有两个：一是忘了订 CF 卡或卡内镜像损坏导致无法启动；二是误以为带 PLC 功能——没授权就是纯 HMI，连 S7-1200/1500 做客户端没问题，但不能独立跑逻辑。

应用场景与行业案例

我在现场碰到最多的问题是：老设备 XV440 屏碎或背光灭，换新板子开机提示”No Operating System found”——因为旧 CF 卡没随旧屏拆下转移，新屏裸机不跑。还有客户拿它当普通显示器接笔记本，不行，没有 VGA/HDMI 输入。

典型适用场景：

• 包装/灌装单机设备：XV440 + 软 PLC 授权直接控制伺服/变频器，省 S7-1200 + KTP 组合，BOM 成本低。
• 水处理撬块 / 小型泵站：作为本地 HMI 通过 Modbus TCP 连 ABB/Siemens 主 PLC，同时做数据记录到 CF/USB。
• 试验台/老化房监控：IP65 前框耐冲洗，Galileo 做趋势曲线和报警记录。
• 食品饮料 CIP 站：红外触控耐油污，戴手套可操作（需确认批次是 IR 触控）。

真实案例：华东某药机厂灌装线原配 XV-440-10TVB-1-13-1 屏体漏液，采购新屏替换后发现卡在启动画面。旧屏 CF 卡（2GB SanDisk Industrial）还插在拆下的旧屏背面——转移 CF 卡到新屏后正常引导，项目、配方、PLC 程序（已购授权）完好。教训：XV400 的项目/OS/授权绑定在 CF 卡上，换屏务必把旧 CF 卡转移或提前做镜像备份（Galileo → Project → Backup），别指望裸屏能直接跑。
