描述
产品详情

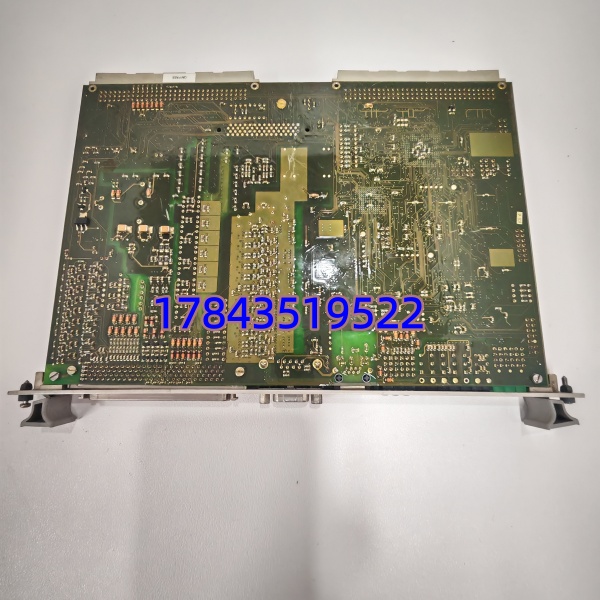

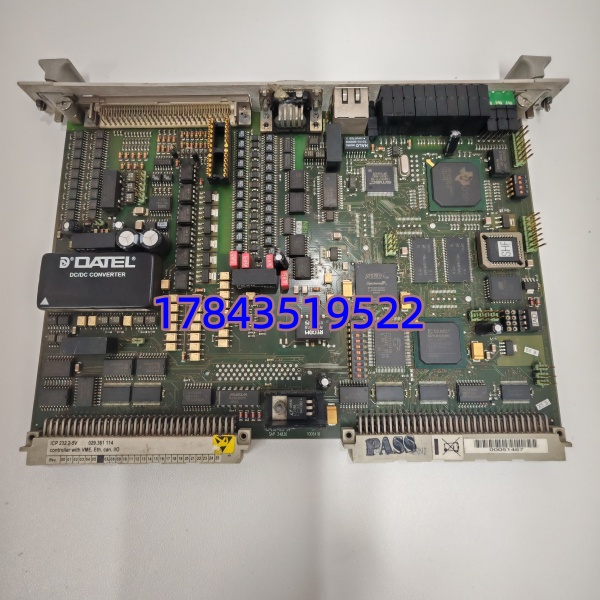

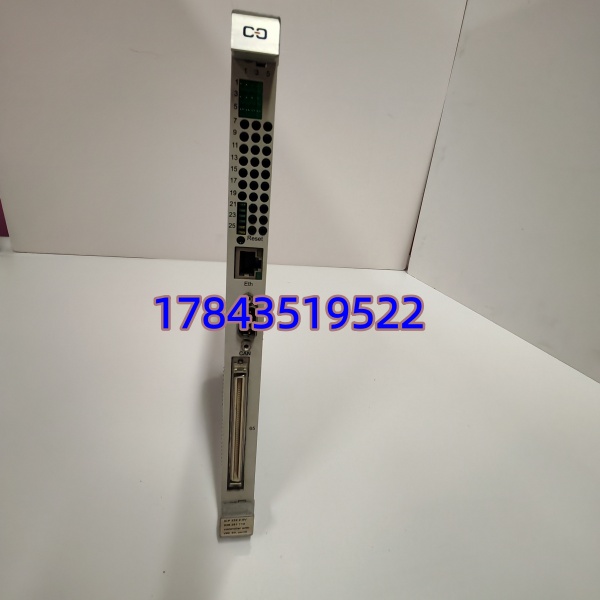

· 型号：ICP232.2-5V（标识号 029.361114）
· 品牌：DATEL（Murata Power Solutions 收购后 Legacy 产品线）
· 系列：ICP Series — RS-232 to RS-485/422 Isolated Interface Module
规格参数
- 产品类别： RS-232 ⇄ RS-485/422 光电隔离串行接口转换模块
- DATEL 型号 / 编码： ICP232.2-5V，内部批号 029.361114（亦见作 ICP232.2-5V-xxx 同类）
- 供电电压： +5 VDC ±10%（典型由背板或外部稳压源供给，典型电流 <50 mA）
- 功耗： ≤150 mW（典型），最大 ≤500 mW
- RS-232 侧： DB-9 或针式 TTL 兼容接口，接收 ±3 V～±15 V RS-232 电平
- RS-485/422 侧： 差分半双工（RS-485，A/B）或全双工（RS-422，TXD+/TXD−/RXD+/RXD−）
- 隔离电压： 输入/输出间 2500 Vrms（光耦 + 隔离变压器，依据 DATEL ICP 系列 Datasheet）
- 波特率范围： 300 bps ～ 115,200 bps（自动波特兼容）
- RS-485 负载能力： 最多挂 32 个标准单位负载（UL）节点
- 最大传输距离： 约 1200 m（RS-485 @ 9600 bps，依电缆特性）
- 方向控制： 自动数据流向控制（Automatic Direction Control，无需 RTS/CTS）
- 接口形式： 20-pin 插针（PCB 安装）或板对板插座（依具体封装变体），部分版本带 DB-9 连接器
- 工作温度： -20℃ ～ +70℃（工业级，IEC 60721-3-3Class 3K3），存储 -40～+85℃
- 湿度： 5%～95% RH 非凝露
- 尺寸（典型）： ≈60 × 38 mm（插卡式）或 1″×1″ DIP 模块（依封装变体）
- 认证 / 合规： 符合 EN 55022Class A / FCC Part 15，IEC 61000-4EMC 工业级
- 生命周期状态： Obsolete / Not for New Design（DATEL ICP 系列已 EOL，Murata 建议新设计用 LCI/LC 系列或第三方工业隔离转换器替代）
产品介绍
(D 核心数据驱动切入)
在某个化工厂老 DCS 柜里见过——操作员站连现场智能流量计死活通不了 Modbus RTU，查是 RS-232 口被共模电压打坏（柜体与现场仪表地电位差 >30 V），中间串一块 ICP232.2-5V 后隔离了地环路，通信稳了。（严格来说，它只接受单电源 +5 VDC 供电——部分现场误接 24 VDC 会瞬间烧毁内部光耦与稳压 IC，替换前务必量电压再插；另外 029.361114 是 DATEL 内部批号，同型号不同批号电气完全兼容，不必死磕后缀一致。）
从供应链看 ICP232.2-5V 属C→B 类过渡备件：单价不高但一旦故障（雷击/感应过压打坏光耦）会断掉整条串口链路——老旧装置常靠它把 DCS COM 口延伸到现场多台智能仪表或老 RTD 温度巡检仪。DATEL/Murata 已 EOL，建议按”在线同类通信链路数 × 10% 设备件池，下限冷备 ≥1 件/全厂”囤 NOS——比临时淘拆机件靠谱，TCO 算的是一次装置失去远程数据采集的代价。新项目直接改用市面在产的工业 RS-232/485 隔离转换器（如 Moxa、Advantech 或 Murata LCI 系列），旧柜改造则维持原型号。
应用场景与库存策略
串口隔离模块挂了 → DCS/PLC 与现场多台智能仪表（流量计、气体分析仪、温度巡检仪）失去 Modbus RTU 通信，表现为”全部离线”或偶发帧错误，通常不致跳车但丧失远方监视/抄表，某些联锁若依赖串口 DI 则有安全隐患。ICP 系列已停产，找件靠碰。
典型场景与备货建议：
- 化工厂/水处理 DCS 串口扩展（连接现场 HART/Modbus 智能变送器） — 多台仪表经同一 RS-485 总线，隔离模块故障=整条总线瘫 → 建议按在线 ICP 模块数 ×10% 备件池，最少冷备 1 件，大修做触点检查。
- 电厂老机组辅助系统数据采集（汽机/锅炉老 EXP/INF 柜串口链路） — 同厂多柜同类配置 → 全厂设共享池备 1–2 件，年度通电验证 LED 及方向控制正常。
- 偏远矿山/隧道监控 RTU 串口链路（找件难、无原厂支持） — 交期不可控 → 提前确认渠道 NOS 存量，若被告知末批可购按剩余服役期执行 LTB（通常全厂 1 件 + 共享池 1 件）。
- 新改扩建项目 — 不再选用 ICP232.2-5V，改用市面在产 DIN 导轨式 RS-232/485 隔离转换器（Murata LCI、Moxa TCC-80I 等），原柜存量保留冷备至退役。
真实案例：
北方某污水处理厂 — 进水流量及 DO 溶氧仪共 8 台挂在一条 RS-485 总线上，中间经 .2-5V 隔离接 Siemens S5 PG 口（老柜无内置 RS-485）。某雷雨后 SCADA 报”所有仪表通信超时”，测为 .2-5V 光耦输入端共模击穿（现场未做浪涌保护）。库房无备件，渠道找测试拆机次日达——污水厂被迫改就地人工记录约 10 h。事后把 .2-5V + 同类串口隔离小板列入”B 类关键可换件”，按在线数量×15% 采购冷备并加装串口端 6 kV 气体放电管浪涌保护器，再没为这小卡趴窝。
