描述
产品详情

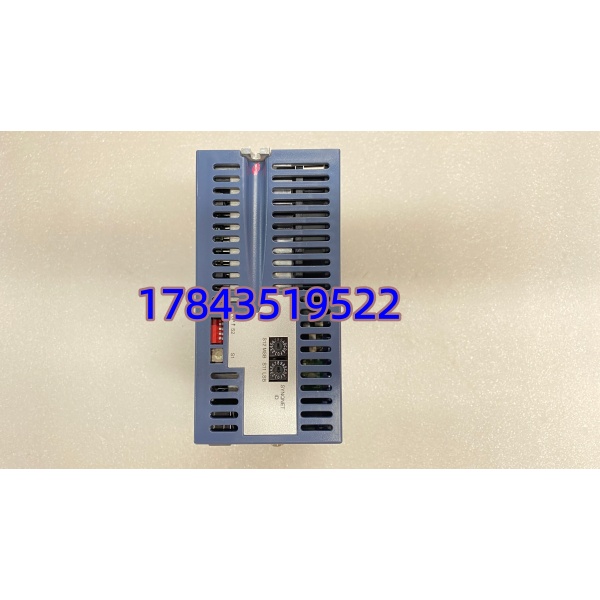

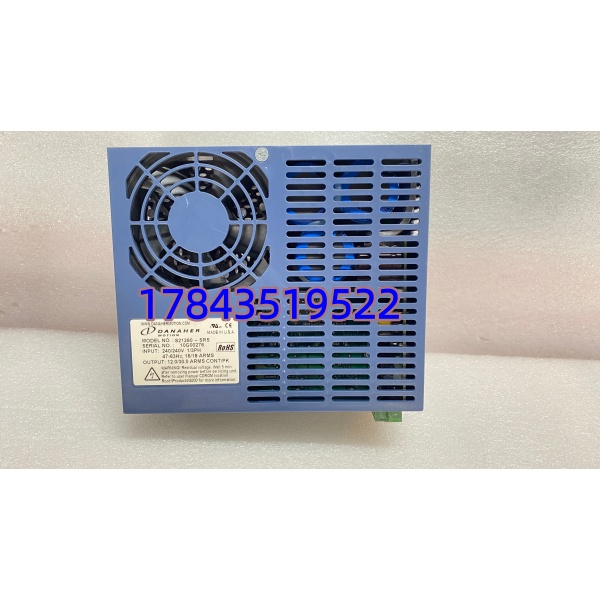

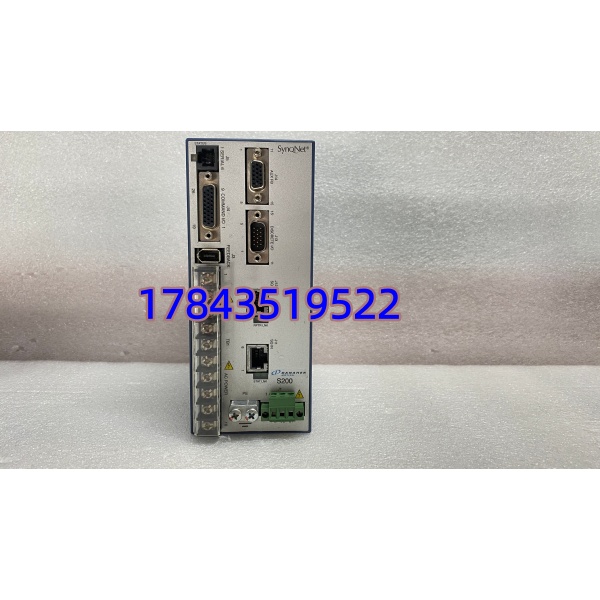

· 型号：S21260-SRS
· 品牌：Danaher Motion / Kollmorgen
· 系列：S200 系列无刷伺服驱动器（Servo Amplifier）
规格参数
- 产品型号：S21260-SRS（S200 系列，2=200V级，12=12A 连续，60 代码，SRS=SynqNet+SFD 配置）
- 制造商：Danaher Motion → Kollmorgen（Rockwell 收购前独立品牌，现属 Kollmorgen 产品线）
- 输入电源：100–264 V AC（单相或三相），47–63 Hz；部分 DC 版支持 20–90V DC（此型号为 AC 版）
- 连续输出电流：12.0 A RMS @ 40℃环境；8.0 A RMS @ 50℃（需降额曲线核对）
- 峰值输出电流：18.0 A RMS（持续 3 秒）
- 适配电机：Kollmorgen AKM 系列永磁同步无刷伺服电机（最佳匹配）
- 反馈接口：SFD（Smart Feedback Device）标准；SRS 后缀含 SynqNet 接口卡，部分版本可选 AUXFB 支持 SinCos/EnDat（依具体出厂选项）
- 通信/网络：预装 SynqNet（N Motion 网络，RJ45）×2，支持 Modbus 参数访问
- 控制模式：转矩、速度、位置（索引/轮廓）、电子齿轮
- 电流环带宽：最高 5 kHz
- 速度环带宽：最高 800 Hz
- PWM 开关频率：典型 16 kHz（可设）
- 数字 I/O：若干 DI（使能/故障复位/限位等）、DO（Ready/Fault）、±10V 模拟指令输入（依配置启用）
- 保护功能：过流(OCP)、过压(OVP)、欠压(UV)、过热(OTP)、电机短路、再生钳位
- 安装方式：柜内 DIN 轨或螺钉固定（侧装，注意上下间距 ≥50mm 散热）
- 冷却：自然对流（无风扇）
- 工作温度：0 ℃ ～ +55℃（连续电流需按环境温度降额，以手册降额曲线为准）
- 尺寸（约）：宽 54.8 mm × 高 175 mm × 深 132 mm
- 质量：≈ 1.3 kg
- 认证：UL 508C、CE、EN 61800-3、SEMI F47（部分批次）
- 配套软件：Kollmorgen WorkBench / S200 Servo Tuner（老版 MotionPlanner）
产品介绍
S21260-SRS 是 Danaher Motion（Kollmorgen）S200 家族里 200V 级、12A 连续输出的无刷伺服驱动器，典型配 AKM 系列中小功率伺服电机（约 0.75–2kW 视转速）。它把上层运动控制器（或 PLC 通过 SynqNet 主站）的位置/速度指令转成三相 PWM 驱动电机，内部电流环跑到 5kHz，适合需要快速加减速的精密定位轴——晶圆传输、飞剪、贴片头这类活儿。
SRS 后缀意思是出厂预装 SynqNet 通信卡 + SFD 反馈支持，直接连 N Motion 或 Delta Tau / MEI 等 SynqNet 主站。有一点要注意：S200 系列对反馈类型挑剔——S21260-SRS 原生认 SFD 智能反馈，如果要接 EnDat/Biss 增量编码器通常需另购 AUXFB 子卡且固件支持，买前确认电机编码器型号。参数可通过面板 LED + 按键微调，也可用 Kollmorgen WorkBench 串口/网口做自动整定。
应用场景与行业案例
痛点切入
老线 S200 驱动器报 F01（过流）或 F03（反馈丢失），复位后短时正常随后再锁死——多是 IGBT 结温老化或 SFD 反馈线屏蔽层接地不良引起。这种故障不换板子整轴瘫掉，多轴同步系统还会连锁报警停线。
典型场景
- 半导体晶圆传输/贴装设备 — 多轴 SynqNet 同步，S21260-SRS 驱 AKM 小惯量电机做高速点到点定位
- 医药/食品包装飞剪(Flying Shear) — 追标同步切断，要求速度环带宽 800Hz 保证切痕对齐
- 电子组装 SMT 贴片头 Z 轴 — 高加速度启停，SFD 反馈提供平滑微步
- 印刷/标签机收放卷张力轴 — 转矩模式直接接受 ±10V 模拟量或网络指令
真实案例
华南某 SMT 线贴片头 Y 轴，运行第 7 年偶尔报”S21260-SRS Feedback Loss”，拍线后恢复。趁保养窗口拆盖板查 SFD 反馈插头锁紧螺母微松+屏蔽层压接不良，重新处理并更换同型号 （预防性备件），用 WorkBench 自动整定，位置误差从 ±12μm 收敛到 ±3μm。设备主管说：”这驱动板十年不坏，反馈接头才是隐形杀手，柜里留块板子比等两周货靠谱。”
