描述
产品详情

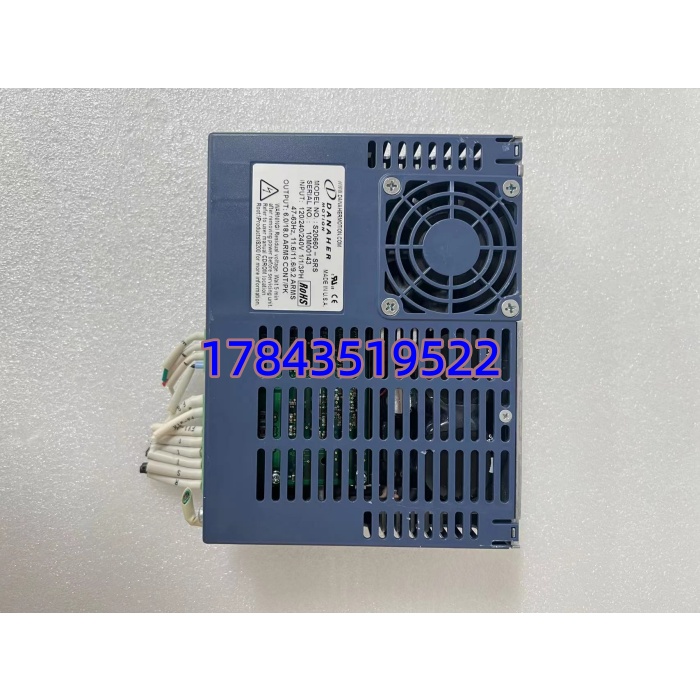

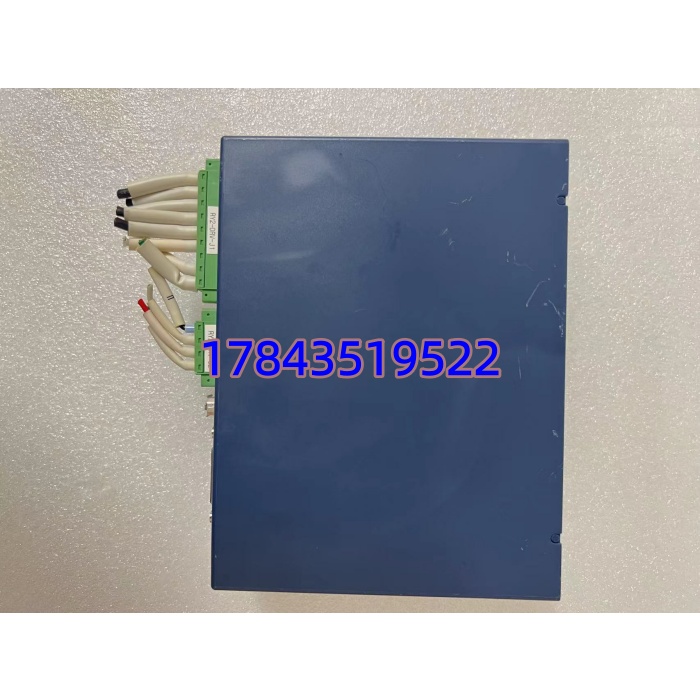

· 型号：S20660-SRS
· 品牌：Danaher Motion / Kollmorgen（S200 系列）
· 系列：S200 Digital Servo Drive — 带 SynqNet（SRS 后缀=Standard+SynqNet+Resolver/Encoder I/F）
规格参数
- 产品类别：全数字交流无刷伺服驱动器（PWM 逆变，IGBT 功率模块）
- 适用电机：Kollmorgen AKM 系列永磁同步伺服电机，及兼容第三方 BLDC/PMSM（需手动整定参数）
- 主回路电源：单相或三相 90–265 VAC（自动识别），47–420 Hz，或 DC 母线 125–340 VDC（经端子）
- 控制电源：+24 V DC（18–32 V DC），独立控制电，支持”Keep Alive”保活不断电复位
- 连续输出电流：6.0 A RMS（@40℃，自然风冷或柜内强制风冷）
- 峰值输出电流：18 A RMS（3×过载，典型持续 1–3 s，依热模型降额）
- 适配电机功率：典型 0.75–1.5 kW（视电机额定电压与连续转矩）
- PWM 载波频率：最高 31.2 kHz（可设，高频利于降低电机啸叫）
- 电流环带宽：>3 kHz / 速度环带宽：≈800 Hz（典型）
- 反馈接口：支持 Hall、增量编码器(A/B/Z 1Vpp)、SinCos、Hiperface、EnDat 2.1/2.2 绝对值编码器；智能电机铭牌自动识别（AKM 带 Eeprom）

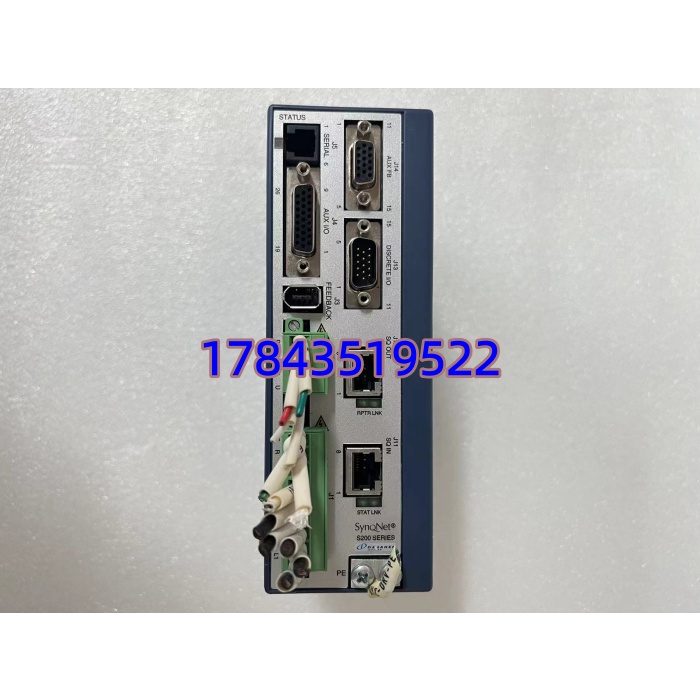

- 运动总线：标配 SynqNet（2×RJ45，菊花链），部分固件支持 RS-232 调试口、光学隔离 DI/DO
- 控制模式：位置/速度/转矩三环切换，电子齿轮、电子凸轮（需 Motion Controller 支持），PVT 轨迹
- 保护功能：过流、过压、欠压、过热、短路、电机缺相/编码器断线检测，报警代码 LED 显示
- 安装与尺寸：柜内 DIN 轨或底板安装，约 60mm 宽×240mm 高×180mm 深（依具体变体），IP20
- 工作环境：0～+40℃（连续额定，降额至 +55℃），5–95% RH 无凝露
- 认证：UL 508C/ CE/ EN 61800-5-1/ Semi F47（部分批次）
- 调试软件：Kollmorgen Servo Tuner / WorkBench（Windows 平台，RS-232 或 SynqNet 在线调谐、示波器）
产品介绍
S20660-SRS 是 Danaher Motion 并入 Kollmorgen 前的经典 S200 系列伺服驱动器，6A 连续/18A 峰值档位，主攻半导体、包装、印刷等需高动态响应的单轴或多轴同步应用。”SRS”后缀代表 Standard 底座 + SynqNet 总线接口 + 标准编码器反馈口。它不做脉冲+方向那种低端玩法，而是走 SynqNet 实时运动网络由上位运动控制器（如 Delta Tau PMAC、Kollmorgen PCMM）下发位置指令，本地做三环闭环——动态刚性和抗干扰比脉冲型明显好。
有一点要注意：S200 系列后缀字母决定通讯方式，S20660-SRS（SynqNet）跟 S20660-ANS（±10V 模拟量+脉冲）不互通软件配置，买错通讯协议整机跑不起来。我在锂电卷绕机上遇过库存发成 -ANS 版，SynqNet 网络上扫不到节点，白拆一次。另外 S200 逐步被 AKD 系列替代，但老线改造换 AKD 要改参数和接线，单纯 MRO 换同型号 S20660-SRS 最省事。
应用场景与行业案例
痛点切入
多轴同步印刷或卷绕设备运行中报”SYS FAULT — Over Current”或”Feedback Loss”，伺服驱动器 IGBT 炸了或编码器接口芯片击穿。停产等交期不可接受，原厂 S200 新件稀缺，必须找测好库存件直接插回恢复——参数存于驱动器 EEPROM 或从控制器下装，换件不停机太久。
典型场景
- 凹版/柔版印刷机套色轴 — SynqNet 多轴同步（≤16 轴），S20660-SRS 做各单元主动/从动轴驱动，非它无法加入原有 SynqNet 网络。
- 锂电池极片分切/卷绕 — 0.75–1.5kW 收放卷伺服，需 3×过载应对启停冲击， 内置电子凸轮配合线速度同步。
- 半导体封装/贴片设备 XYθ 平台 — 高带宽电流环（>3kHz）保证微米级跟随误差，配 EnDat 绝对编码器上电无需回零。
- 包装机械飞剪/横封 — 追标同步，利用 SynqNet 的 PVT 轨迹下发做电子凸轮曲线。
真实案例
华南某软包印刷厂五色机，三单元从动轴 S20660-SRS 上电报 F03（功率模块过流），目测 IGBT 炸裂——估计是电机动力线绝缘破损对地短路引起。原厂已 EOL，新订 AKD 要改程序、改端子排、重学参数，停机损失按小时算。紧急调一块测好拆机 ，断电拆旧→插新→上电→控制器自动下装轴参数（或手动 Load 备份 .prm）→使能 OK，15 分钟恢复生产。老师傅说以后按每线两台同型号备一块，别赌它不坏。
