描述
产品详情

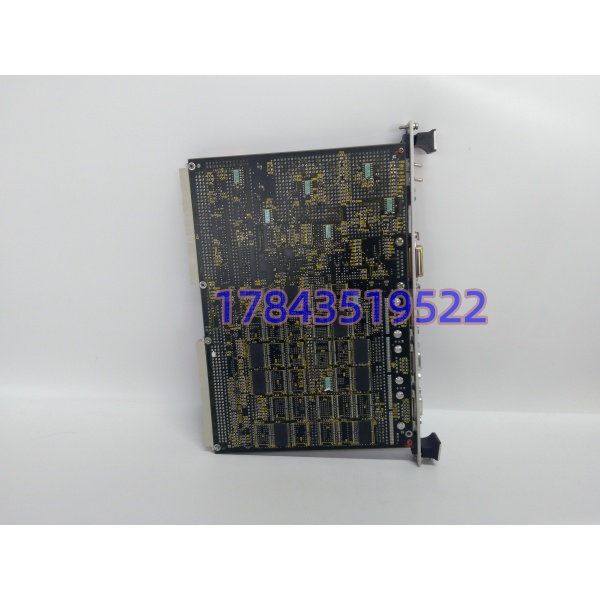

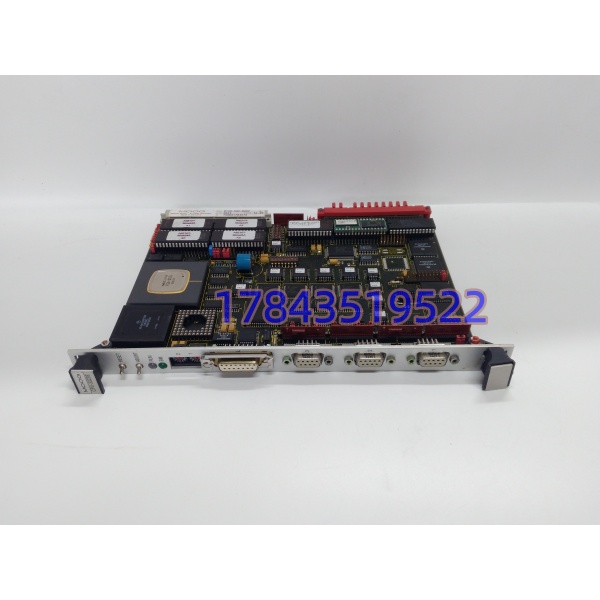

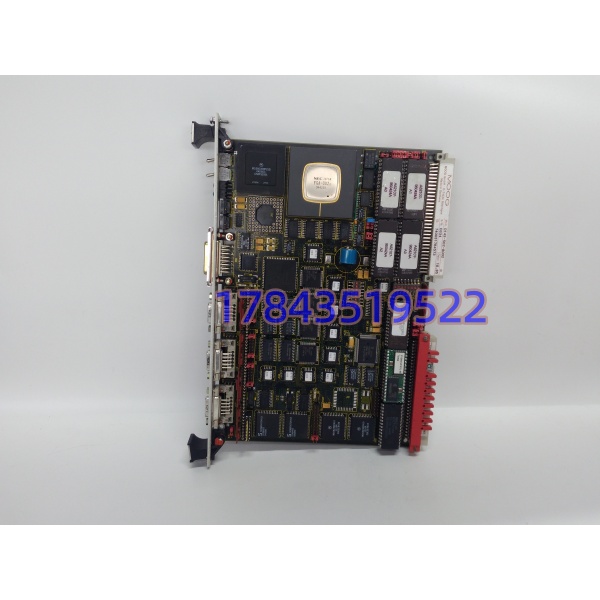

· 型号：CPU-30ZBE
· 部件号：D143-502-A002
· 架构：VME 6U 单板计算机
技术参数
- 处理器核心：Motorola MC68030 或 Intel i960 系列（32位 RISC/CISC，视具体固件版本）
- 主频速度：25MHz – 33MHz（现场实测发现 A002 批次多为 33MHz）
- 板载内存：2 MB DRAM（带奇偶校验，用于运行程序）
- 非易失存储：2 MB Flash / EEPROM（用于存储系统固件与参数备份）
- 总线接口：VMEbus (ANSI/IEEE 1014-1987)，支持 A16/A24/A32 地址模式及 D8/D16/D32 数据模式
- 串行通讯：2 × RS-232 端口（DB9），1 × RS-485 差分端口（用于多轴驱动器菊花链）
- 并行接口：IEEE 488 GPIB（部分配置）或 Centronics 兼容口
- 定时器/计数器：4 路独立 32 位硬件定时/计数通道（用于插补与位置捕捉）
- 中断处理：支持 VME IRQ 1–7 级中断，响应延迟 <10µs
- 物理规格：6U VME 标准尺寸（160mm × 233mm），前面板锁紧把手
- 供电要求：+5V DC @ 3.5A（典型），±12V DC @ 0.2A（用于串口驱动）
- 工作环境：-20℃ ~ +70℃（操作），5% ~ 95% RH 无冷凝
- 散热方式：传导冷却（依靠机箱导轨散热，无风扇）
产品介绍
从轧机液压 AGC 系统“飞车”的惊险一刻说起——半夜三点，操作工发现辊缝读数乱跳，查遍伺服阀和传感器都没事，最后锁定在这块 CPU-30ZBE 上。它作为 VME 机架里的“大脑”，负责接收光栅尺的反馈，算完 PID 后通过 VME 总线下发给轴卡。D143-502-A002 这个版本在某钢铁厂的项目里被证明稳定性尚可，相比早期的 A001，它在 Flash 擦写寿命和内存纠错上做了微调。在一个进口板材矫直机的改造项目里碰到过，原厂早已倒闭，我们就是靠这块板子上的固件备份，逆向出了整个液压闭环的控制逻辑，救活了一条生产线。
商业采购上，这块板子的价值在于 “不可替代性”。它不是通用的 PLC，而是深度绑定在特定机床或军工设备里的专用计算机。买它的人不在乎算力，在乎的是 “能不能直接插上去跑原来的程序”。必须泼冷水：它不支持热插拔，插拔时必须彻底断电，否则 VME 背板仲裁逻辑会锁死。且 A002 版本的固件可能对某些老旧的轴卡（如早期 Panasonic 或 Fanuc 接口卡）有特定的握手时序，新出的所谓“兼容板”往往在这个毫秒级的时序上翻车。严格来说，它只在固件版本匹配的设备上能完全发挥效能，跨大版本升级（如从 A001 直接跳 A003）可能导致系统无法启动。
替换与升级建议
✅ 直接替换
- CPU-30ZBE D143-502-A002（同部件号）：物理尺寸、针脚定义、固件版本完全一致。拔插即用，无需重装系统或调整参数，唯一要做的是记录跳线设置（Jumper Setting），确保与原板一致。
- CPU-30ZBE D143-502-A001（仅末位差异）：硬件高度兼容，但 Flash 容量或固件细节可能有微调。直接替换后若能正常启动则无需改动；若报内存校验错，需进入 Boot ROM 菜单清除 NVRAM 并重新加载参数。
⚠️ 软件兼容（需改配置）
- CPU-30ZCF（同系列不同型号）：物理插槽相同，但处理器架构可能不同（如从 68K 换成 i960）。直接插上无法启动，需用专用烧录器重写 Flash 中的 Bootloader 和系统镜像，工作量极大（可能需原厂源码），且有变砖风险。
- 通用 VME SBC（如 Motorola MVME 系列）：物理能插，但操作系统（OS）和驱动完全不同。除非你有原板的完整镜像和移植能力，否则无法替代，只能依赖库存找原型号。
❌ 硬件不兼容
- PCI/PCIe 工控主板：总线协议（VME vs PCI）与机械结构（6U vs ATX）完全不互通，无法通过转接卡使用。
- 现代 PLC CPU 模块（如 S7-1500）：逻辑控制理念不同（循环扫描 vs 实时抢占），无法直接替换，此类场景只能进行整体系统升级改造，无法单点替换。
