描述
产品详情

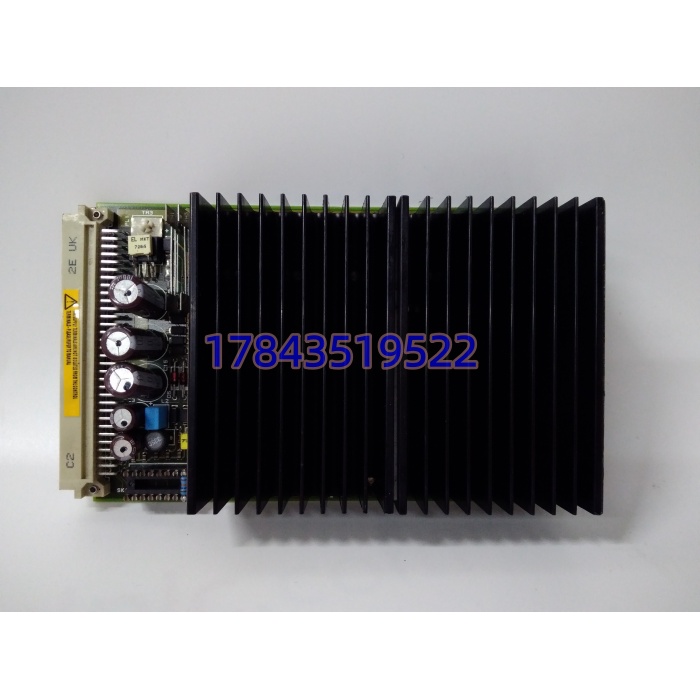

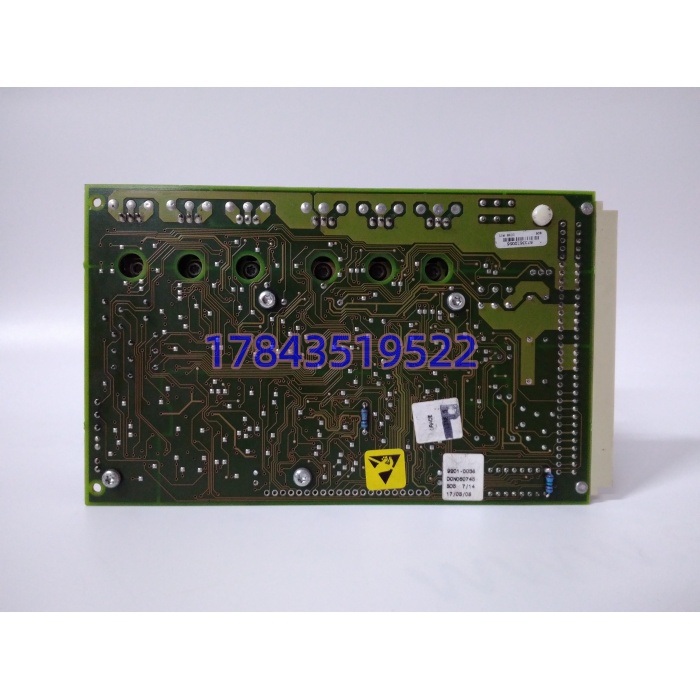

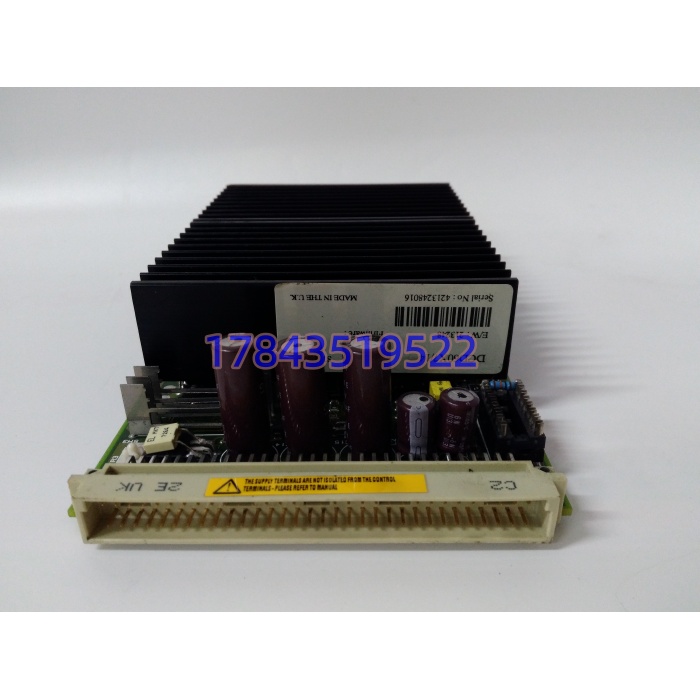

· 型号：MINI MAESTRO 60X7/14（60X714）
· 品牌：Control Techniques（CT，Nidec 旗下）
· 系列：MINI MAESTRO（Maestro 直流伺服驱动家族最小框架）
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品类别 | 直流伺服驱动器（模拟控制） |
| 适配电机 | 永磁直流伺服电机（PMDC Servo） |
| 供电电压 | 24-72VDC（单路直流母线） |
| 连续输出电流 | 7A RMS |
| 峰值输出电流 | 14A（典型持续 2-3s，需核对手册） |
| 控制模式 | 转矩 / 速度（位置需外置上位指数器或 PLC 脉冲+模拟） |
| 指令接口 | ±10V 差分模拟量（速度/转矩指令） |
| 使能与逻辑 IO | Enable、Fault Reset、±极限、使能继电器链 |
| 反馈接口 | 测速发电机 / 电枢电压推算；编码器需选件卡（型号需核对） |
| 保护功能 | 过流、过压、欠压、过热、I²t 电机热保护 |
| 安装方式 | 面板螺钉安装（非 DIN 轨直插，需留散热间距） |
| 工作温度 | 0~+50℃（40℃以上降额，以原厂手册为准） |
| 尺寸（约） | 200×80×250mm（随选件变动） |
| 状态指示 | 前面板 LED：Ready / Fault / Over-temp |
产品介绍
MINI MAESTRO 60X7/14 是 Control Techniques 在上世纪九十年代末到二十一世纪初推出的低压直流伺服驱动器，定位很单纯：用最少的数字部件把永磁直流伺服电机管起来。它不吃总线、不跑 G 代码，就靠 ±10V 模拟指令和测速反馈做闭环，适合老式专机、转台、绕线机、物料定位缸替代方案。在 CT 产品线里它比 M25/M75 那代更新一点，但远早于 Unidrive 和 Mentor MP 的数字总线时代。
坦白讲，这玩意儿现在买不是图性能，是图”原装替换不改图”。很多 2005 年前后的进口专机（尤其是欧系电池叠片、线缆收放、小型直角坐标机器人）控制器输出就是 ±10V，换 PLC 模拟量模块就能沿用原梯形图。跟现在买一块 750W 总线驱动器比，它效率低、没诊断，但胜在接线逻辑老师傅都懂，凌晨两点换件不用翻手册。竞品差异就一句：同为直流伺服，Kollmorgen 老 BDS/SDR 贵且难找，CT 这块在二手市场流通量大，成色件多。
应用场景与行业案例
我在现场遇到过最头疼的不是坏，是坏在交接班。直流伺服驱动器风扇停转、IGBT 软击穿，电机抖但不报故障，工艺员以为机械松。
典型场景：
- 老式锂电极片收放卷：原机用 ±10V 控直流力矩电机保张力，换总线驱动要改 PLC 模拟量映射和 PID 手感，产线不让停——60X7/14 直接对插。
- 汽车零部件回转台：0-40rpm 低速大转矩，永磁直流电机带测速机，不需要位置总线，模拟闭环够用。
- 电线电缆印字牵引：飞车补偿靠 ±10V 叠加，数字驱动有刷新延迟，老 CT 模拟环反而跟手。
- 实验室绕线机/磁钢充磁台：设备已停产，原厂备件号 60X7/14，找兼容不如找同型号二手。
- 食品包装横封追剪（老欧系 OMRON/Crouzet 上位）：模拟指令轴，换新型号要重调前馈。
真实案例：2021 年华北某接触器银点铆接专机，凌晨 1 点 60X7/14 过温保护反复复位，整线停。查出来是冷却风道被铜屑堵死，IGBT 没坏。备件库有一块 2014 年库存全新件，拆包装、对线号、±10V 校零、测速机极性一倒，40 分钟恢复。老师傅说”这板子笨，但笨东西半夜不咬人”。后来我们建议客户把风扇改成外置 24V 强冷，再没犯过。
