产品详情

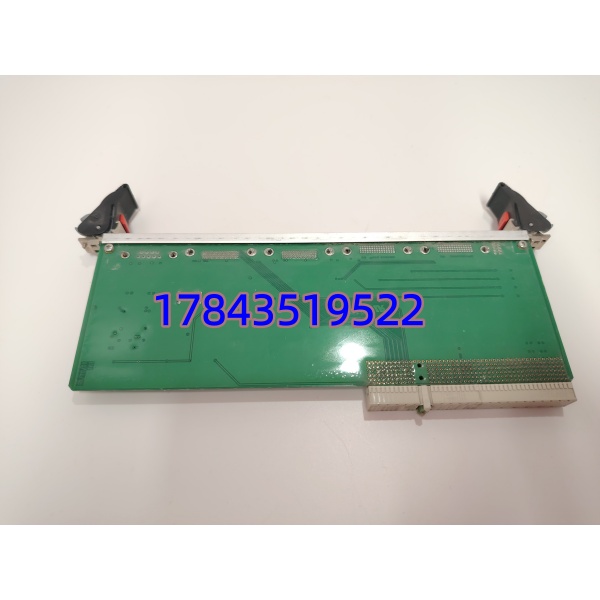

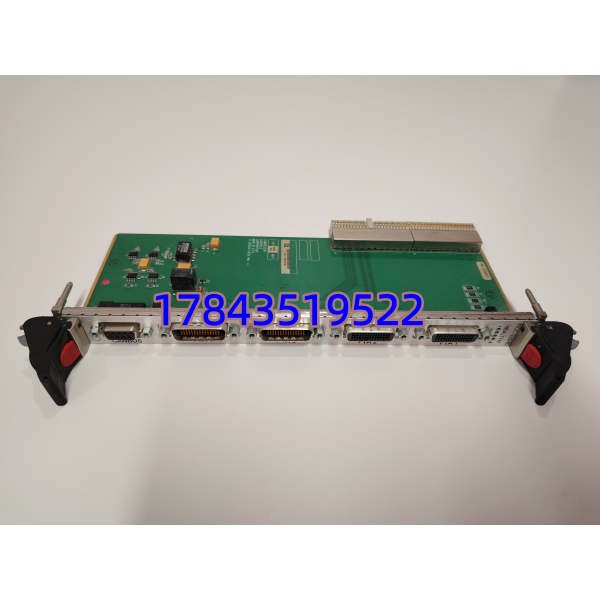

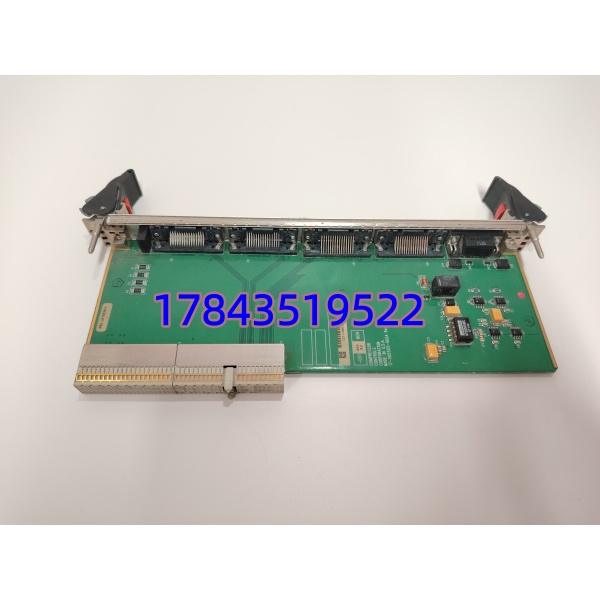

· 型号：TIOC-555HD（555 系列 Turbine I/O Control Board – High Drive）
· 品牌：CCC / Controlled Combustion Company（现 Cooper Machinery Services Legacy Support；部分老项目白标 Allen-Bradley / Reliance）
· 系列：CCC 555-Series Turbine Control & Protection System — TIOC (Trip I/O Control) Board
规格参数
| 参数项 | 规格值（典型，依 HW Rev. 确认） |
|---|---|
| 产品型号 | TIOC-555HD（TIOC-555 H/D，HD=High Drive 继电器版） |
| 系列 | CCC 555 Turbine Control System — TIOC (Trip / Digital Output Interface) |
| 适用系统 | CCC 555 CPU Rack（常与 555 CPU、555 Analog I/O、555 Comm 卡同机架）；部分 Retrofit 见于小型工业燃机/压缩机控制柜 |
| 模块类型 | Turbine I/O Control Board — Trip Relay Driver + SOE First-Out Latch |
| 输出通道 | 典型 8～12 路继电器输出（Form C 或 Form A 依版本），驱动停机电磁阀/报警喇叭/ESD 硬接线 |
| 继电器规格 | 典型 2A@30VDC / 0.5A@125VAC（AgCdO 触点），机械寿命 >10⁵ 次操作 |
| SOE 功能 | 首出跳闸原因锁存（First-Out SOE），分辨时间 ≈1 ms，经背板读入 555 CPU 或上位记录 |
| 与 CPU 接口 | 专用 555 机架背板总线（并行/串行混合），插槽位置通常紧邻 CPU 或指定 TIOC 槽 |
| 状态指示 | 板上 LED：PWR / RUN / Relay Active per ch / First-Out Lit / Watchdog Fail |
| Watchdog | 接受 555 CPU 周期性”心跳”——丢失 >设定时间(典型 500ms~1s) 安全导向关所有输出或保持最后状态(依接线跳线) |
| 供电方式 | 由 555 机架电源模块经背板供给 +5V / +12V（典型功耗 <8W） |
| 安全行为 | 多数配置为 Loss-of-Communication → 输出 de-energize（停机导向 fail-safe），具体依机组停机回路设计 |
| 工作温度 | 0 ～ +55℃（IEC 61131-2 工业级，柜内） |
| 存储温度 | -40 ～ +85℃ |
| 相对湿度 | 5%～95%（非凝露） |
| 安装形式 | 插装于 CCC 555 机架 TIOC 专用槽，前面板螺钉锁紧（非热插拔——须断电插拔） |
| HW Rev. 注意 | HD 后缀与早期标准版(TIOC-555)继电器驱动能力/触点形式可能不同——严格来说须与现网旧卡同 Rev. 或确认向上兼容，以 CCC / Cooper Legacy 公告为准 |
| 配套件 | 需与 CCC 555 CPU(如 555-CPU-xx)、555 Analog I/O、555 P/S 同机架工作 |
产品介绍
在一个小 F 级工业燃机改造碰过——TIOC-555HD 上一只跳闸继电器触点电阻慢慢升到 50mΩ（正常 <10mΩ），年度保护试验做”Trip Solenoid Test”报 Loop Resistance High 但还能过，下次复测超限直接闭锁试验。这板子平时只起”传递命令+锁首出”作用，不常动作所以老化隐蔽——触点氧化、线圈阻抗漂移是典型失效模式，建议每两轮大修做继电器抽检或整体轮换。
TIOC-555HD 接收 555 CPU 保护逻辑判决结果经背板总线驱动外部停机/报警继电器，同时锁存第一个跳闸条件（Overspeed / Flame Fail / Vibration…）供 SOE 追溯。严格来说 HD 版与早期标准版(TIOC-555)继电器容量/触点形式可能有别——采购新件或 NOS 必须核对现网卡丝印完整 “TIOC-555HD REV.x” 及所配 555 CPU 机架 Drawing No.，并以 CCC / Cooper Machinery Services Legacy Manual为准。原厂多区域已 Obsolete，新订靠 NOS 或拆机测试良品（重点测继电器线圈阻抗+触点电阻+SOE 锁存逻辑）。[请以原厂手册为准]
应用场景与库存策略
TIOC-555HD 故障或继电器退化 = 跳闸回路降级（2oo3→2oo2）或直接拒动/误动——保护试验不过关就得停机换板。而它是 CCC 555 专属件，交期（若能订）12～30 周，渠道多为拆机件。
- 工业燃机/大型往复压缩机 — CCC 555 系统 TIOC 跳闸接口板 → 无此板或继电器超差则保护试验失败 → 建议按 A 类 ABC 分类每 2～3 台同类燃机备 1 块冷备（重要单台独备），贴标签注明匹配 REV.x，纳入大修继电器抽检/轮换验证
- → 物理兼容但继电器负载能力/触点形式不同 → 采购时提供现网旧卡完整丝印照片，要求供方核对 REV 及继电器规格一致，勿只报 TIOC-555
- 计划整体迁移至 Mark VIe / Triconex / 3500+EDG 新保护架构 → 不跨代兼容 → 旧系统延寿阶段做适量 Last-time-buy（1块/机型或每两种同型 555 机架备1），新平台走对应新跳闸方案
- 二手拆机件采购 → 重点测所有继电器线圈阻抗(典型 70～120Ω DC) + 触点闭合电阻(<15mΩ) + SOE 首出锁存模拟 → 要求供方提供 555 测试台或模拟 CPU 命令触发→继电器动作+SOE LED 正确锁存截图，不接受只”目测完好”
真实案例：协助西南某油气处理厂做 CCC 555 Legacy 备件审计——两台小型燃驱压缩机组各配 CCC 555 机架含 ，原维保只备 555 CPU 没备 TIOC。某次年度保护试验做 Overspeed Trip Test 二次（第一次 OK），第二次报”Trip Loop High R”，查是继电器触点微氧化（约 18 年运行累计动作不到 20 次！）。原厂答复 Legacy Obsolete 找 NOS 约 8 周。最后从邻厂闲置机拆了一块顶替完成试验。事后按我建议把 列入 S 类关键安全备件锁 1 块冷备，要求继保班每两轮大修做”插回机架→模拟 CPU 发 Trip Cmd→确认对应继电器吸合+SOE First-Out LED 点亮+触点电阻记录”轮回验证，防止 NOS 板继电器触点隐性劣化。
