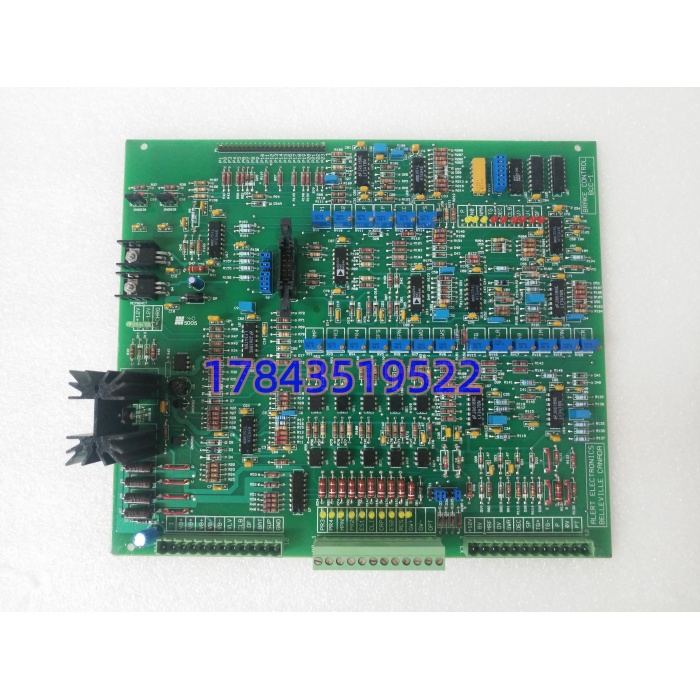

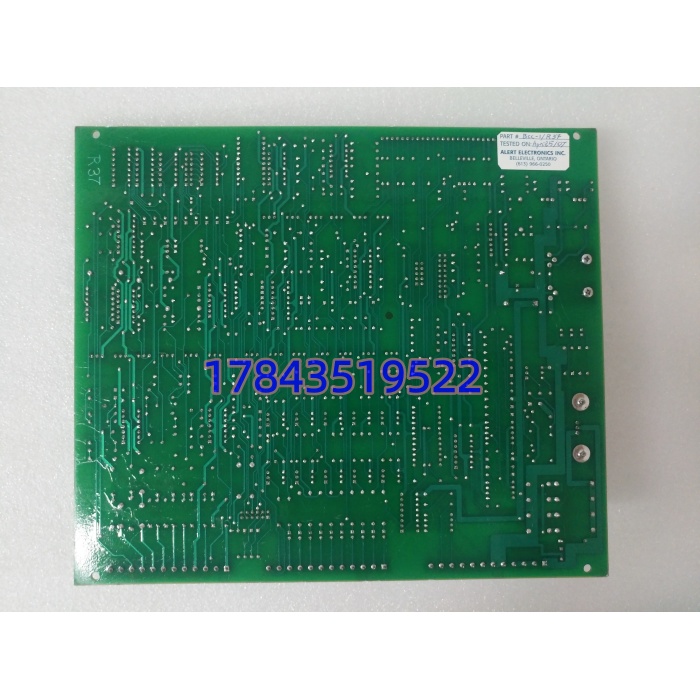

产品详情
· 型号：BCC-1（BCC-1/R61）
· 品牌：BRAKE（Brake Engineering GmbH 系）
· 系列：电磁制动器时序控制模块
规格参数
| 参数项 | 规格值 |
|---|---|
| 型号标识 | BCC-1，完整版 BCC-1/R61（/R61 为版本尾，渠道页常脱尾写 BCC-1） |
| 产品身份 | 电磁制动器（spring-applied brake）释放/闭合时序控制卡；不是 KEB BCC-1 制动斩波器、不是 B&R 8ACxxx 系 ACOPOS 插卡、不是 拖车 12V 比例制动盒（这三者在渠道里同号混卖，以铭牌“Electromagnetic Brake Control”为准） |
| 供电 | 典型 DC 24 V（±15%），部分 /R61 版自动识别 24–230 V AC/DC |
| 控制输入 | 1× 数字量运行许可（来自 PLC/变频器“运行中”或“转矩建立”干接点） |
| 制动器驱动输出 | 继电器触点或晶体管，连续 6 A（24 V DC 线圈），触点容量 250 V AC / 2 A |
| 延时调节 | 释放延时（Delay on Release）0.1–2.0 s；闭合延时（Delay on Apply）0.1–2.0 s；电位器或 DIP 设 |
| 状态反馈 | 1NO+1NC 干接点（电源/输出/故障三色 LED：PWR/OUT/ERR） |
| 安装 | 35 mm DIN 导轨（EN 60715），柜内 IP20 |
| 隔离与保护 | 线圈开路检测、输出短路保护、电源反接保护 |
| 工作温度 | 0–55℃（标称），-25–70℃ 存储 |
| 合规 | CE / UL 508 / IEC 60204-1 机械电气安全 |
| 尺寸 | 约 22.5 mm 宽标准逻辑模块级，深 100 mm 级 |
| 生命周期 | 原厂对 /R61 老版归 Limited/Obsolete 尾段，新项目推带 SIL 签名的继代件， 裸号末采闭窗，走 Surplus/Refurb/As-Is（请以原厂或授权代理 PCN 为准） |
产品介绍
E 维护者视角切进来：在一条立柱式加工中心老线里，/R61 就是 Z 轴防溜车的“最后一道神经”。变频器给运行指令到 ，它不马上给抱闸线圈通电，等 0.3 s 让电机定子电流建到足够转矩才松闸——这 0.3 s 是电位器上拧出来的，不是变频器参数里给的。现场实测发现，这货最阴的故障是“继电器触点微熔”：OUT 灯绿，制动器以为松了，实际触点接触电阻 1.8 Ω，24V 线圈只吃到 18V，弹簧没完全脱开，Z 轴起振 0.5 mm 操作员当丝杠背隙清了三次。它不联网不报总线错，纯硬接线，查起来比查 Profibus 掉站还磨人。
从 TCO 看，/R61 这种卡 Surplus 价约 1.5–3.5 千人民币（宣称全新原包的多半拆机清灰换继电器），而一次立柱下滑撞刀柄+工件报废+主轴修磨轻松过 5 万，更别说起重机溜钩伤人。老机床/起重/卷绕保产留 1 块同号冷备比改 SIL 制动控制器划算；新项目直接上带 PNOZ 监督的 SIL 3 制动链，别再扩 。翻新版常见动手脚是换国产继电器当原装 Finder/Omron，6 A 载流标称够但 10 万次动作后触点粘连，验收必须带 24V/4A 阻性负载点动 200 次测接触压降。
应用场景与库存策略
挂了是什么后果？轻则垂直轴开机“咚”一声微溜被当背隙，重则 Z 轴断电瞬间滑块下滑半圈啃刀——起重机更狠，主钩抱闸时序失效就是溜钩事故。原厂交期按“无”算，国内 MRO 页“ 现货 9999”是 SEO 把 KEB 斩波器和拖车盒混进来蹭词，真能顺丰原包 /R61 在二线城市调不到 3 块。
- 加工中心/立车 Z 轴（变频器+弹簧加压抱闸）：0.3 s 释放延时非它不可 → 建议每台机备 1 块 /R61 Surplus 冷备，电位器预设值拍照存档。
- 桥式起重机主钩（抱闸由运行继电器串 控制）：防溜钩 A 类安全件 → 区域备件中心代管 1 块，ABC-A 类，每 6 个月带载点动测触点压降。
- 锂电卷绕机放卷轴（停机保持防回弹）：闭合延时防惯性蹭伤极片 → 备件必须带 24V/4A 阻性负载 200 次点动记录，别收“PWR 灯绿未带载”裸卡。
- 改造过渡期：新柜用变频器内置抱闸逻辑+安全继电器监督，老柜留 → 备货单把“/R61 电磁制动时序卡”和“KEB 斩波器”分行列，禁止“ 通用”混发。
- EPC 存量维护包：按“垂直轴/起重钩数 N 备 ceil(N×0.2)+1”囤同号，末采闭窗走战略囤货。
真实案例：2024 年冬，东北某重型立车 Z 轴 /R61 内部释放延时电位器碳膜老化，实测延时从 0.3 s 缩到 0.02 s，变频器一给运行指令抱闸瞬间松开但电机转矩未建，滑枕下滑 4 mm 啃崩一面刀盘，主轴锥孔拉伤。备件库查“”有 1 块，拆包是 KEB 制动斩波器（200–240V DC 母线用），插 24V 端子冒烟。从天津调 /R61 Surplus 件空运，停机 11 小时，刀盘+主轴修磨约 7 万。复盘后他们把 /R61 单列 A 类，每台立车冷备 1 块同号、季度点检加“示波器抓释放延时实际值”自测。
