描述
产品详情

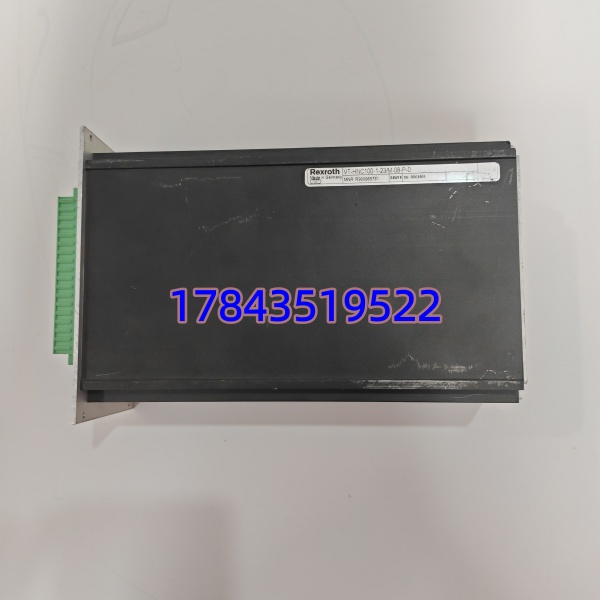

· 型号：VT-HNC100-1-23M-08-P-0
· 品牌：Bosch Rexroth（原 Mannesmann Rexroth / Indramat）
· 系列：VT-HNC100 Digital Axis Controller — 单轴液压版，组件系列 23，机架安装(M)，PROFIBUS DP 接口
规格参数
- 产品型号：VT-HNC100-1-23M-08-P-0（完整订货号，采购以此为准）
- 制造商：Bosch Rexroth GmbH（德国）
- 适用系统：液压伺服压机、注塑机合模/注射轴、材料试验台、冶金弯辊/压下液压闭环，上位多接 Siemens S7-400/1500 via PROFIBUS DP 或 standalone 运行
- 控制轴数：1 轴（单液压轴，位置/压力/力 可切换或交替控制）
- 控制模式：位置闭环（P-Controller）、压力/力闭环（F-Controller）、速度控制、位置↔压力交替控制（Alternating Control）
- 处理器：Motorola/Freescale MC68376 16/32-bit，专用于实时闭环运算
- 存储器：1 MB Flash EPROM（固件+NC程序）、256 KB RAM（过程数据）、8 KB EEPROM（参数备份）
- 供电电压：18–36 VDC（标称 24 VDC ±10%），典型功耗 ≤8 W（不含外部传感器激励）
- 模拟量输入：4路差分电压 ±10 V（阻抗 ≈200 kΩ）+ 4路电流 4–20 mA（可配传感器断线检测）
- 数字量 I/O：8点可配置 DI/DO（DI 24VDC 灌入型，DO 晶体管输出 0.5A max），另有状态/故障继电器输出

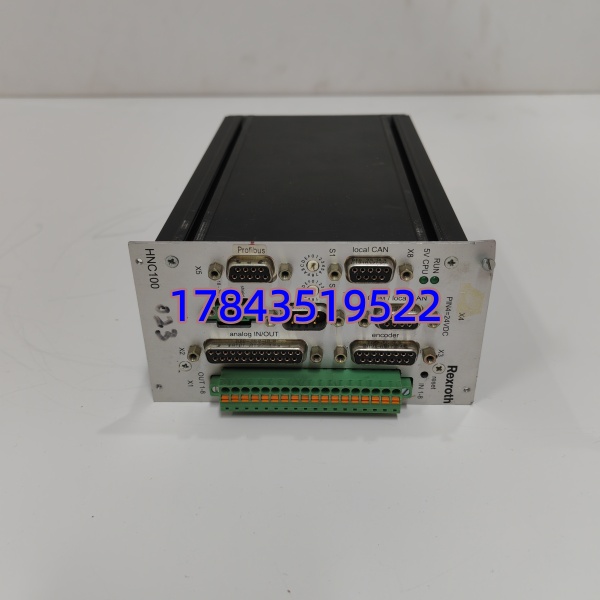

- 位置反馈接口：2路 — 支持增量编码器（TTL/HTL, A/B/Z）及 SSI 绝对编码器（二进制/Gray，≤24 bit）
- 阀驱动输出：±10 V 模拟量输出驱动比例/伺服阀放大器（通常经外置 VT-VSPA 或内置驱动，依系统配置）
- 现场总线：PROFIBUS DP Slave（最高 12 MBaud），GSD 文件需导入主站；部分固件支持 IndraMotion 参数访问
- 参考电压输出：+10 V / -10 V（负载能力 ≤100 mA），供外部位置传感器/位移变送器激励
- 诊断功能：LED 指示 PWR/RUN/FAULT/BUSY/COMM，动态误差监控、编码器断线检测、4–20mA 回路断线报警，错误代码可通过 DP 或串口读出
- 编程/调试：Rexroth IndraWorks / VT-HNC100 工程软件（PC 端），支持 NC 语言（G代码子集+专用功能块）、参数上/下载、在线示波

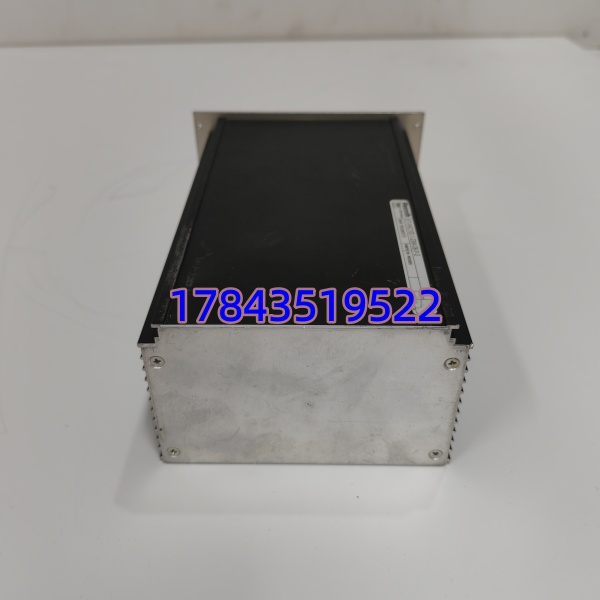

- 安装方式：模块式机架安装（组件系列 23 固定安装尺寸）或 DIN 导轨适配器（依外壳变体；本型号 “-M-” 为机架/模块安装）
- 工作环境：0 ~ +50℃（贮存 -25 ~ +85℃），5%~95% RH 非凝露，IEC 60068-2-6振动 5g / 冲击 30g
- 认证/EMC：CE、cULus（依批次）、EN 55011 Class A、EN 61000-6-2/4
- 生命周期状态：Legacy / Phase-out — 力士乐主推 IndraMotion MTX / IndraDrive 替代，VT-HNC100 新件已 EOL，二手测好/NOS 为主
产品介绍
在某大型注塑车间见过一台 1600T 机报”Axis 1 Following Error”后无法复位，查下来是 HNC100 板载 EEPROM 参数区校验失败——可能是某次非正常断电导致扇区损坏，重写参数后正常但板子已不稳定。VT–1-23M-08-P-0 本质上是液压轴的大脑：读位移传感器→与 NC 设定值比较→输出 ±10V 给比例阀放大器→再读压力传感器做力闭环，位置/压力交替控制全靠它算。它不像普通 PLC 模拟量模块只发指令，这块卡跑专属闭环算法并有自己的看门狗和诊断——它挂了整台压机或试验台直接趴窝，上位只能报通信中断。
严格来说，型号解码为 VT- -1(单轴) -23(组件系列23) -M(模块/机架安装) -08(8路DI/DO) -P(PROFIBUS DP) -0(无附加选项)；”-23M-“与”-22W-“（壁挂）物理不互换。力士乐已将 列为停产系列，新项目请用 IndraMotion MTX micro 或 IndraDrive Cs 配 HNC 功能包，老装置趁有货做 Last-time-buy。从 ABC 分类看这是典型 A 类——单价高、无直接兼容替代、缺件停机损失通常以小时数十万计。
应用场景与库存策略
控制注塑机合模轴、液压机滑块位置/吨位、试验台作动筒闭环——模块故障→轴失控或通信掉线→安全链跳车或禁止开机。原厂 EOL，新件实质无货，二手市场鱼龙混杂（EPROM 老化、电池后备电容漏液是重灾区），紧急调货交期不可控。
- — 非它不可因 NC 闭环算法固化在板内，PLC 普通 AO 做不到交替位置/压力控制 → 建议每台关键机备 1 件冷备（同订货号，含已灌装参数备份 CF 卡/EEPROM dump）
- 材料试验台/结构疲劳试验机（液压作动筒闭环） — 高精度标定依赖板内线性化表 → A 类备件 Top 5%，Last-time-buy 按机台数+1 战略囤货，真空封装存储
- — 改造窗口未到 → 维持最低 N+1 库存，新改扩建指定 IndraMotion MTX 替代降低 Legacy 依赖
- 多台同类设备集中管理 — 统一固件版本减少 SKU → 确认现网固件版本（通过 IndraWorks 读），备件要求同版本或向上兼容（通常向下不兼容 NC 程序格式）
真实案例：
华南某汽配厂 1200T 注塑机（德制，配 VT–1-23M-08-P-0 控合模轴），夜班生产中突然屏幕报”HNC Communication Timeout — DP Slave Not Accessible”，复位无效。热工量 24V 供电正常、PROFIBUS 电缆终端电阻 OK，拔 重插短暂恢复后再次掉线——判定板内 DP 接口芯片或时钟晶振老化失效。库房无备件，力士乐代理反馈 EOL 无新件，等欧洲二手测好件空运 6 天，产线全停。事后把 VT- 系列提入 A 类，每台机锁 1 块冷备并要求维保方在做年度保养时用 IndraWorks 做参数全备份（存光盘+网络双份）。教训一句话：液压数控卡不是普通 I/O，它带着闭环算法和标定参数——备件不光要板子对，参数备份也必须同步做，否则换新板你还得花半天重新调轴。
