产品详情

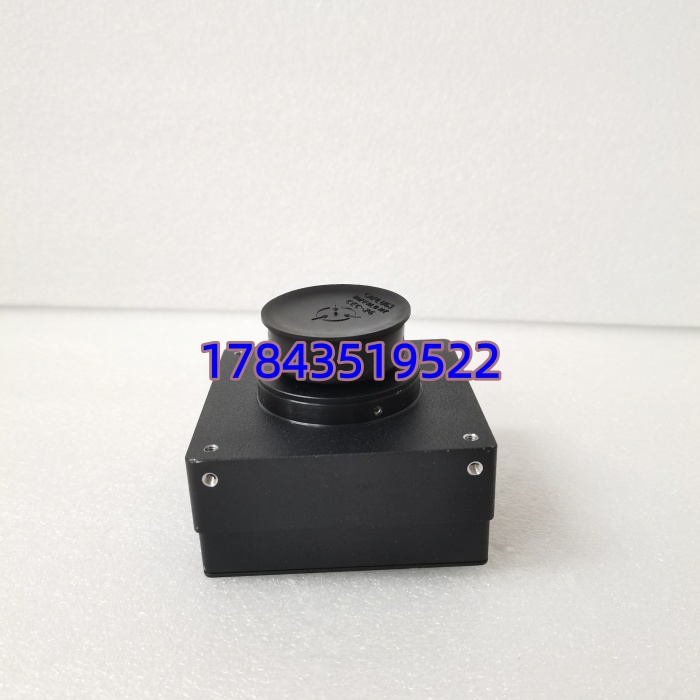

· 型号：A404K（3BHE019361R0101 非此相机，本机 Basler Order Code 需核对标签，常见为 104910 / 200003 系列，以实物为准）
· 品牌：Basler AG
· 系列：A400 系列（A402K / A403K / A404K）
规格参数
- 产品型号：Basler A404K（Monochrome 黑白），A404Kc 为对应彩色版
- 传感器类型：逐行扫描（Progressive Scan）CMOS，1/1.4″ 光学格式
- 有效像素：2352(H) × 1726(V)，约 405 万像素
- 像素尺寸：7.0 μm × 7.0 μm
- 传感器成像面积：16.24 mm(H) × 12.08 mm(V)，对角线 20.24 mm
- 最大帧率：96 fps @ 2352×1726（8-Tap Camera Link Full 配置），48 fps @ 4-Tap

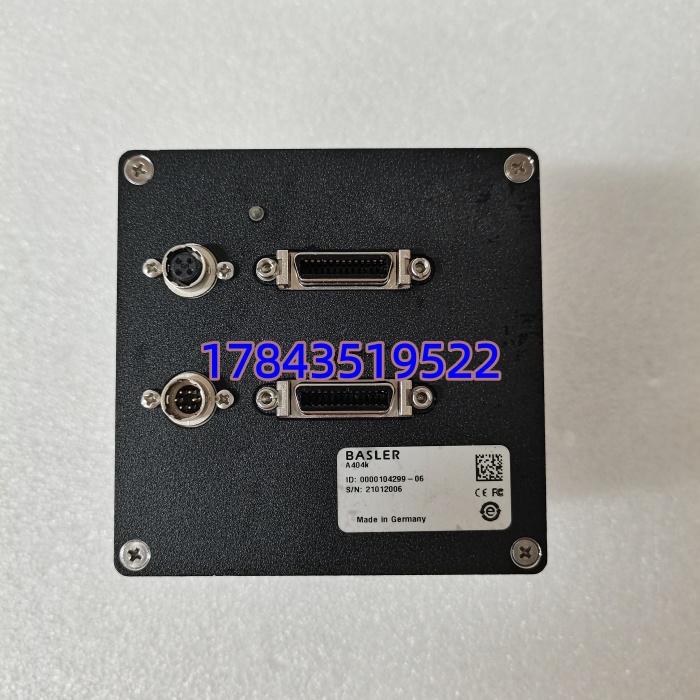

- 数据接口：Camera Link（Base/Medium/Full 可配置），MDR 26-pin 数据口 ×1 或 ×2（依配置），Clock 50MHz
- 像素深度/输出格式：8-bit（默认），可选 10-bit（降帧率），支持列阴影/DSNU/PRNU 校正
- 快门类型：电子滚动快门（Rolling Shutter CMOS），支持外部曝光触发及可编程增益/偏移
- 同步与触发：外部 ExSync 信号（Hirose 4-pin 或 6-pin）、自由运行（Free-run）、软件触发
- 供电：DC 12V ±10%，典型功耗约 5W，最大 ≤7.2W，通过 Hirose HR 6-pin 供电
- 镜头接口：标配 F-mount（尼康 F 卡口适配环），可配 C-mount 转接
- 机械尺寸：约 53.8 × 90 × 90 mm（无适配器），带 F-mount ≈ 85.3 × 90 × 90 mm，重约 510–615g
- 工作环境：0～+45℃ 工作（存储 -20～+70℃），湿度 20%～80% RH 非凝露，CE / FCC Class A
- 配套软件：Basler Pylon Driver，兼容 Halcon / VisionPro / LabVIEW，GenICam 标准（部分早期 A400 需 Legacy Config Tool）
产品介绍
Basler A404K 是 A400 系列里帧率最高的 400 万像素面阵相机，用在高节拍 AOI 检测线上——PCB 裸板检测、印刷品表面缺陷、标签读码定位等场景最常见。它靠 Camera Link 8-Tap 并行输出把 2352×1726 推到 96fps，这在老一代 CCD 还在 15fps 的年代是质的飞跃，且没有 CCD 的 Blooming（过曝溢出）问题。
有一点要注意：A400 系列是较早期的 Camera Link 相机，不走 GenICam 即插即用那套新协议，配置要用 Basler 提供的 A400 Configuration Tool 或通过 Frame Grabber 串口下发。现在很多新采集卡还能兼容，但采购前确认你工控机里的采集卡支持 Camera Link Full 配置（8 Tap）才能跑满 96fps，Base 配置只能跑约 24fps。
应用场景与行业案例
我在现场碰到过 SMT-AOI 线突然报”Camera Link Timeout”，查下来是 A404K 供电 Hirose 插头簧片疲劳接触不良导致相机反复掉线——这种老 Camera Link 相机对供电线和触发线可靠性要求比 USB3/GigE 高得多，别忽视线材老化。
典型场景：
- PCB/SMT 光学检测（AOI）：400万像素看清 0402 阻容焊点，96fps 跟上高速传送带节拍，Camera Link 低延时满足在线检测。
- 印刷/标签缺陷检测：配合线阵光源做高速面扫，列阴影校正消除 LED 不均影响，适合窄幅卷材表面检。
- 精密尺寸测量/对位：7μm 像素配合远心镜头做微米级尺寸量测，F-mount 支持大靶面工业镜头。
- 医药泡罩/胶囊视觉分拣：多相机同步触发（ExSync 链），抓拍高速通过的药片外观。
真实案例：华东某 PCB 外协厂 AOI#3 工位，早班开机报”Grab Timeout”，重装驱动无效。开柜查——A404K LED 常亮但采集卡收不到帧。量供电 12V OK，换 Camera Link 线（MDR26）仍不行。最后从备件柜翻出一块拆机测试过的 （同 104910 版本），断电拔旧插新，用原配置 .ccf 文件加载——上电自检 PASS，Grab 恢复正常。全程停机不到 20 分钟。老师傅说”A400 系列早停产了，以后每条线至少留一块良品备件，等新 GigE 相机换代前全靠它顶着”。
