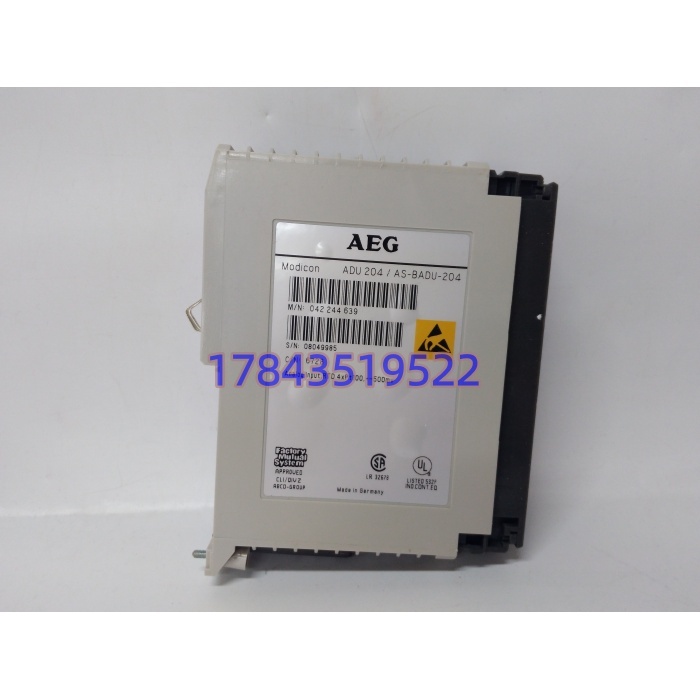

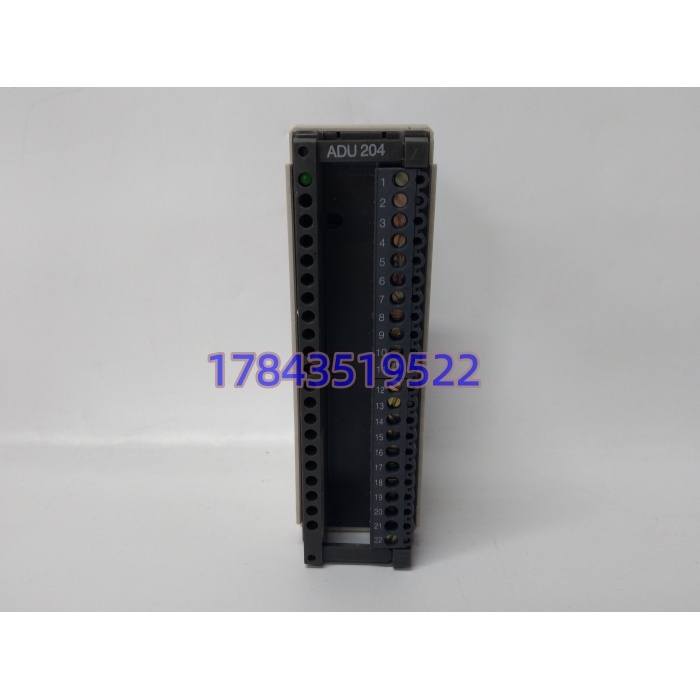

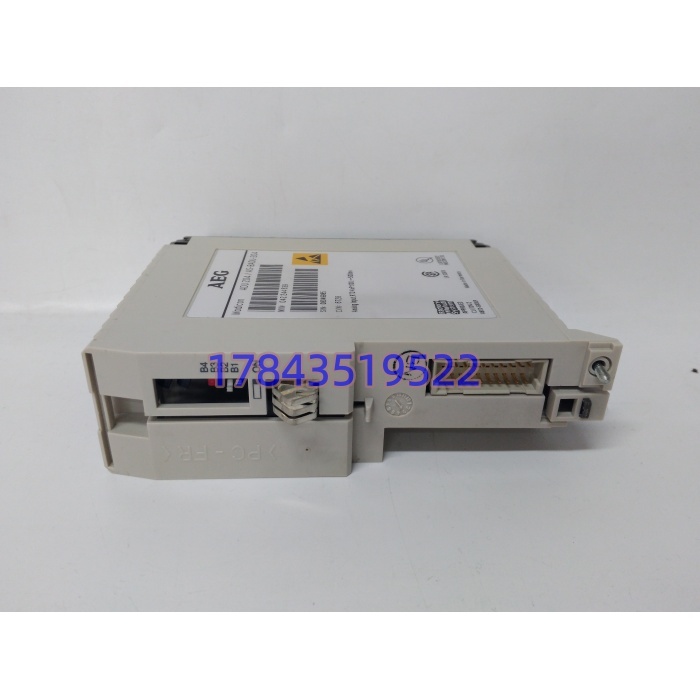

AS‑BADU‑204 是施耐德 Modicon 老平台的 4 通道模拟量输入模块，可接入 ±500mV 毫伏传感器或者四线制 PT100 热电阻，把现场模拟信号做 12 位模数转换，上传给 PLC 控制器处理。
模块采用双斜率积分 ADC，对工业现场噪声有一定抑制效果。该模块无光电隔离，现场布线要重点处理屏蔽接地；模块需要外接 24V DC 供电，只靠背板总线供电会出现读数异常，这是现场高频踩坑点。多用于老旧纺织、包装、物料搬运设备做温度、压力信号采集。
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 完整型号 | AS‑BADU‑204 |
| 供电 | 24 V DC，250 mA，必须外部供电，禁止仅背板取电 |
| 通道数量 | 4 路模拟输入通道 |
| A/D 分辨率 | 12 位，双斜率积分转换 |
| 支持信号类型 | ±500 mV 毫伏信号、四线制 PT100 热电阻 |
| 电气隔离 | 无光电隔离 |
| 工作温度 | ‑20 ℃ ~ +60 ℃ |
| 防护等级 | IP20，仅限控制柜内安装 |
| 安装形式 | Modicon 专用机架插槽安装 |
| 线缆要求 | 屏蔽双绞线，螺钉扭矩 4.5 in‑lb |
| 整机重量 | 约 300 g |
| 外形尺寸 | 70 mm × 100 mm × 60 mm（宽 × 高 × 深） |
