产品详情

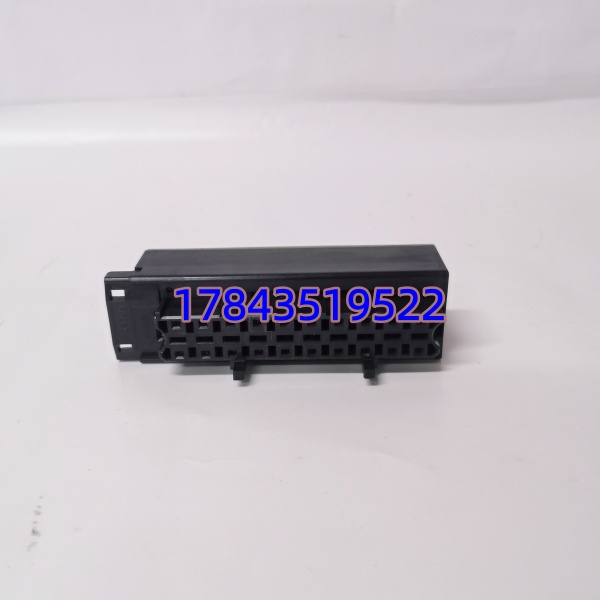

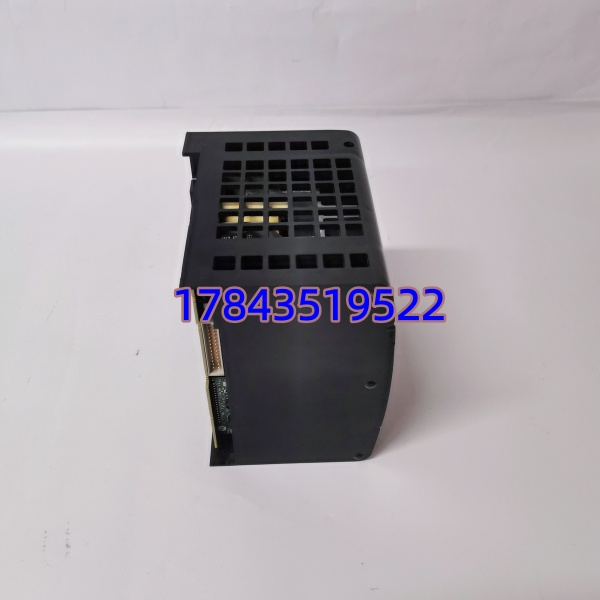

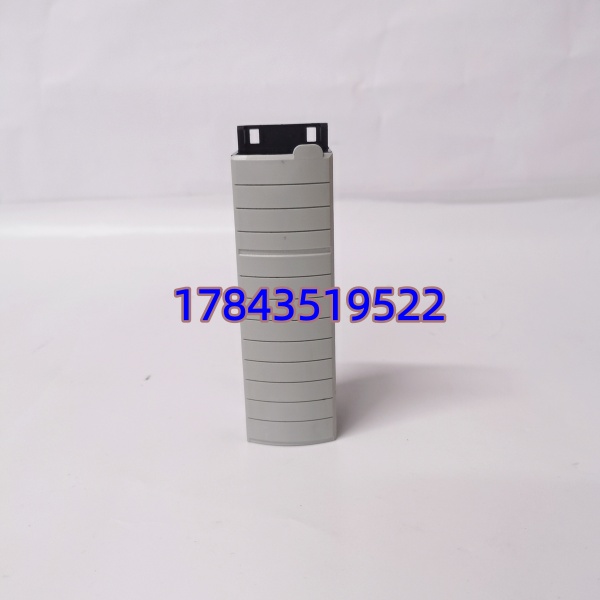

· 型号：1756‑TBCH（常见标 1756‑TBCH/A，”A” 为 Revision 标记，电性与 B/C 版 RTB 兼容）
· 品牌：Allen‑Bradley / Rockwell Automation
· 系列：ControlLogix 1756 — Removable Terminal Block (RTB)
技术参数
产品类型：Removable Terminal Block (RTB)，无源接线附件，不耗背板逻辑地址
适配模块：绝大多数 1756 I/O — 1756‑IB16/IB32、1756‑OB16/OB32、1756‑IF16/IF8、1756‑OF8、1756‑IA/OW 等（高精模块如 1756‑HART 或特殊高速模块需确认手册指定 RTB 类型）
引脚数：36‑Pin（双排 18×2，与 1756 I/O 模块前连接器匹配）
接线方式：螺钉夹紧式笼式端子（Cage‑Clamp / Screw‑Clamp），推荐螺丝刀宽度 3.2 mm（1/8″）
拧紧扭矩：0.5 N·m（4.4 lb·in）
单线接线范围：0.33–2.1 mm²（22–14 AWG）实心或绞合铜线，额定 ≥90℃
双线接线范围：0.33–1.3 mm²（22–16 AWG），单端子最多 2 根导线
最大绝缘外径：1.2 mm（3/64″）
背板取电（仅经模块）：典型 5V 背板 ≤1.2 A、24V 背板 ≤2.5 mA（功耗由模块承担，RTB 本身无源）
工作温度：0～+60℃
冲击耐受：30 g
外壳阻燃等级：UL 94V‑0 工程塑料
安装方式：垂直插入 1756 I/O 模块前端接口，带锁定/定位销，被模块门盖遮挡
尺寸(约)：139.7 × 112.0 × 144.8 mm（5.51″×4.41″×5.71″）
重量：≈0.14 kg（0.3 lb）
配套选项对比：1756‑TBNH（弹簧端子快接版，无工具）、1756‑TBSH/TBS6H（安全模块专用 RTB）— 三者物理不互换替补（接口同但功能用途不同，安全模块须用安全 RTB）
产品介绍
现场换 1756‑IB16 数字量输入模块时最能体会 RTB 价值——拧下模块固定螺丝、将 1756‑TBCH 连现场 24V/DI 线整体拔出插新模块，三分钟恢复运行不用碰端子排一根线。（某个水处理项目新人拆模块先剪线重接，二十分钟找线号差点超时。）这东西本质是无源转接桥：36 针公头插 I/O 模块、螺钉端子接现场铜缆， cage‑clamp 设计防振动松脱比老式敞开螺丝端子强不少。老化失效模式通常是端子螺钉滑牙（反复拆接线）或塑料卡扣断裂——极少坏但属于”丢了就没法接线”的关键小件。
Rockwell 持续供货（Active），属低值高重要性附件。采购按 每 I/O 模块配 1 件 RTB + 每机柜多备 2‑3 件通用缓冲（螺钉版 TBCH 与弹簧版 TBNH 分开备）。TCO 视角：RTB 遗失/损坏 = I/O 模块无法接现场线 = 变相模块不可用，耽误停机更换时间。建议新项目直接将 RTB 列入 BOM 不遗漏，老线按 ABC 归 B 类（影响恢复速度但不导致跳机）。
替换与升级建议
✅ 直接替换
- 1756‑TBCH（含 /A /B Rev）——同代螺钉夹紧 RTB，插回原 I/O 模块直接复用已接现场线，无改线无改组态。
- 1756‑TBNH（弹簧夹紧版）——物理接口兼容但接线方式不同（弹簧 vs 螺钉），若现网是 TBCH 则不建议混用（需重新压紧线且手感不同易引争议），可应急替补需改接线方式并重做端子压接——严格来说按现网类型配。
⚠️ 需改配置/配件
- 1756‑TBSH / TBS6H（安全模块专用 RTB for 1756‑Safety I/O）——接口同但安全模块强制用安全 RTB，不能用 TBCH 替安全模块 RTB 反之亦然。
❌ 硬件不兼容
- CompactLogix 5069 系列 RTB（1769‑RTBx）——尺寸与接口完全不同不可混用。Point I/O (1734‑RTB) 亦不兼容。
常见问题解答 (FAQ)
这玩意原厂带 I/O 模块吗？还是要单独买？
ControlLogix 1756 I/O 模块出厂不带 RTB，必须单独订购。很多项目第一次采购漏掉导致柜子接线无法进行——新项目请务必将 1756‑TBCH（或 TBNH 按设计）写入 I/O BOM 每行一个。
