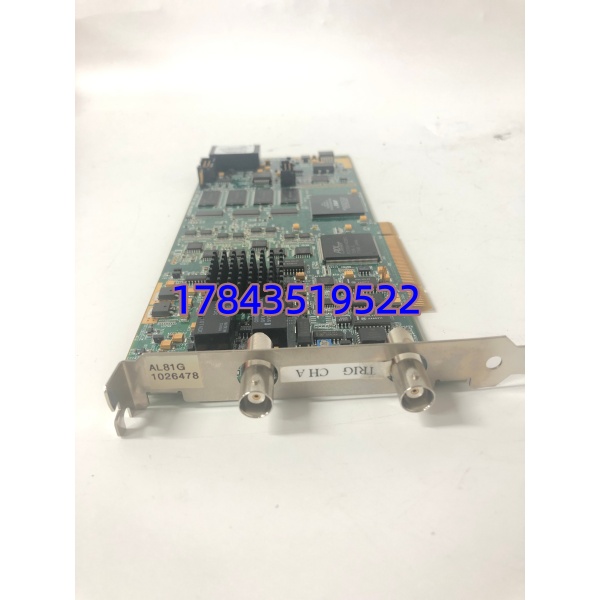

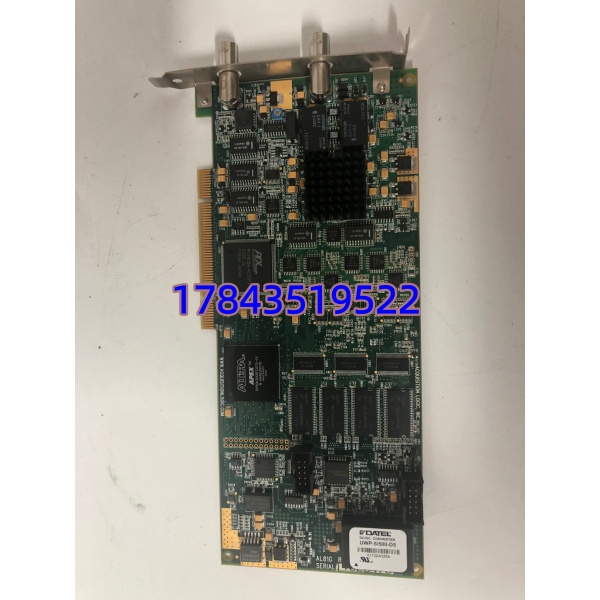

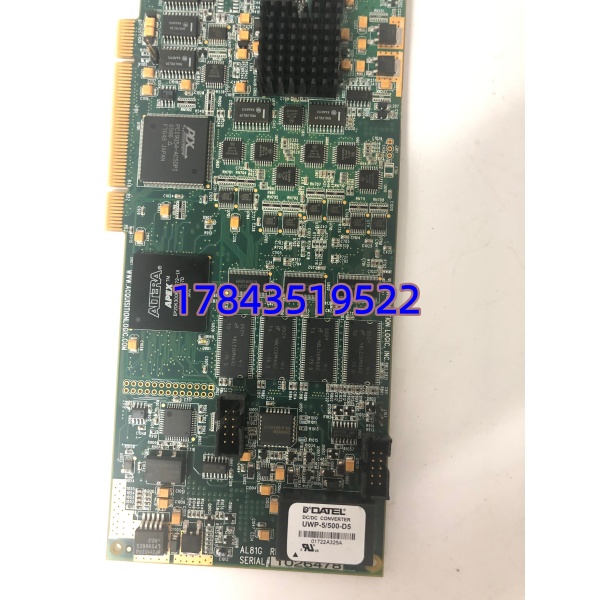

ACQUISITIONLOGIC AL81G | 高速数据采集卡 1GSPS采样 PCI接口 现货

描述

产品深度介绍

这块 AL81G 在网上的说法五花八门，能让你看得头大——有的渠道说它是 ABB 的数据采集模块，有的标的是 ALSTOM，还有的直接归类为 ACQUISITIONLOGIC 品牌。更夸张的是，有人把它描述成”触摸屏操作面板”，有人说是”高频电感器件”，还有人把它跟 PLC+HMI 一体机混为一谈。实际上，AL81G 的真实身份是一块高速数据采集和 A/D 转换板卡，专门用于将高频模拟信号转换成数字信号，交给上位机或者工控机做进一步处理。

它的核心用途在哪儿？比如雷达信号处理、振动分析、通信系统监测、电子战信号捕获——这些场合对采样率的要求不是”几十毫秒采一次”，而是每秒采10亿次（1 GSa/s）以上。一块普通的多功能数据采集模块根本干不了这个活儿，只有像 AL81G 这种专用高速 ADC 板卡才能扛得住。

不同渠道给出的技术参数差异很大。有的说是 8 位分辨率、1 GSa/s 采样率、PCI 总线接口；有的说是 16 位分辨率、1 GSPS、PCI Express x1 接口；还有的描述为多功能 I/O 模块带 4 路模拟量输入和 4 路数字量输出。这很可能是因为这款产品存在不同的硬件版本或应用场景定位——有的版本侧重纯高速数据采集，有的版本则集成了更多控制功能。采购时必须跟供应商确认具体的硬件版本、接口类型和技术参数，千万别指望”买回来就能用”。

关键技术规格

应用场景与行业案例

做测试测量的都知道，普通 PLC 的模拟量输入模块采样率顶天了也就几百赫兹——拿来测温度、压力这些慢变信号没问题，但碰上高频振动信号、雷达回波、高速脉冲，根本采不到。你拿 100 Hz 采样率的模块去测 1 MHz 的信号，采样出来的波形完全是乱的，所谓”混叠”就是这么回事。AL81G 这种 1 GSa/s 的高速 ADC 就是干这个用的。

典型应用场景：

• 高频振动信号分析：旋转机械（比如大型压缩机、汽轮机）的状态监测，振动频率往往在几千赫兹甚至几十千赫兹，普通慢速 AI 模块无法捕捉。AL81G 的 350 MHz 输入带宽和高采样率能把轴承磨损的早期特征抓出来。
• 雷达和通信系统测试：接收和数字化雷达回波信号，或者监测通信链路的射频信号。这些场景对采样率和动态范围要求极高，1 GSa/s 的采样率能保证信号的时域细节不丢失。
• 电子战系统信号捕获：电磁频谱监测、信号识别和干扰分析——这类应用对 ADC 的触发灵活性和数据卸载速度都有硬性要求， 支持多种触发方式（阈值、编码器、软件等）和 DMA 高速数据传输，能满足需求。
• 声学测量与超声波检测：采集音频信号或超声波换能器信号，进行频谱分析和特征提取。

一个虚构但逻辑自洽的案例：

某大型冶金企业的一台关键轧机减速机，齿轮箱振动数据一直用 PLC 的 4-20 mA 模块采集，采样周期 500 ms。结果前段时间齿轮断了一个齿，振动峰值从 2.5 mm/s 升到了 3.8 mm/s，但因为采样率太低，根本没抓到瞬态冲击信号——设备的在线监测系统愣是没报警。等到齿轮掉进润滑油池里、把减速机打穿的时候，停机抢修了两周，损失上百万。

后来他们在关键机组上补了一套专用的高速数据采集系统，用的就是 这类高速 ADC 板卡，采样率提到 100 kHz 以上。现在齿轮的每个啮合频率成分都能被实时监控，任何异常谐波分量一冒头就预警。一套采集卡几千块钱，省下的是一台减速机几十万、停产损失上百万的风险。
