描述
产品详情
· 型号：API4380-G（API 4380 G）
· 品牌：Absolute Process Instruments, Inc.（美国，简称 API）
· 系列：API 4300 家族 — Universal DC Isolated Transmitter (Field Configurable)
规格参数

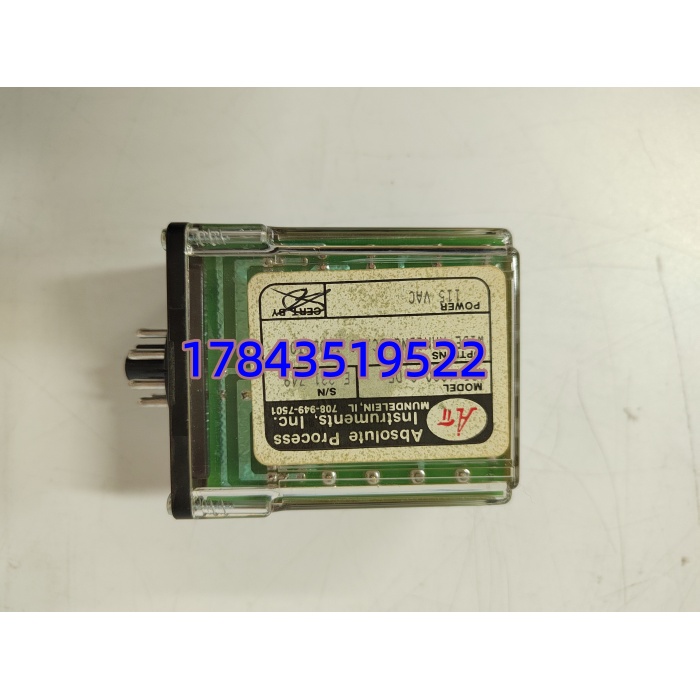

- 完整型号：API4380-G（G=115VAC供电标准版；API4380-D=9–30VDC供电；需核对实物标签后缀）
- 产品类别：直流隔离信号变送器 / 信号调理器（Signal Conditioner & Isolator）
- 输入范围（现场拨码选择）：
- 电压：0–50mV 至 0–10V，双极性 ±50mV 至 ±10V（依开关组合）
- 电流：0–1mA 至 0–20mA（需内置250Ω或外置分流，典型板载支持）
- 输出范围（现场拨码选择）：
- 电压：0–1V、0–5V、0–10V、±5V、±10V
- 电流：0–2mA 至 20mA、4–20mA（典型负载能力 0–750Ω @24V回路）
- 精度：典型 ±0.1% FS（满量程），非线性 ≤±0.02% FS
- 温漂：≤50 ppm/℃（输入/输出）
- 隔离：输入 / 输出 / 电源 三路全隔离，耐压 2000V rms（1min）
- 响应时间：典型 300ms（标准版），Fast Response版（FR后缀）可达 ≤10ms
- 内置激励电源：18V DC 无稳压环路电源（可为无源2线制变送器或毫伏传感器供电）
- 供电选项：
- 标准 -G 后缀：115V AC ±10%，50/60Hz（典型 2W）
- -D 后缀：9–30V DC（常用 24V DC 工业标准）
- -P 后缀：85–265V AC 宽压（部分批次）

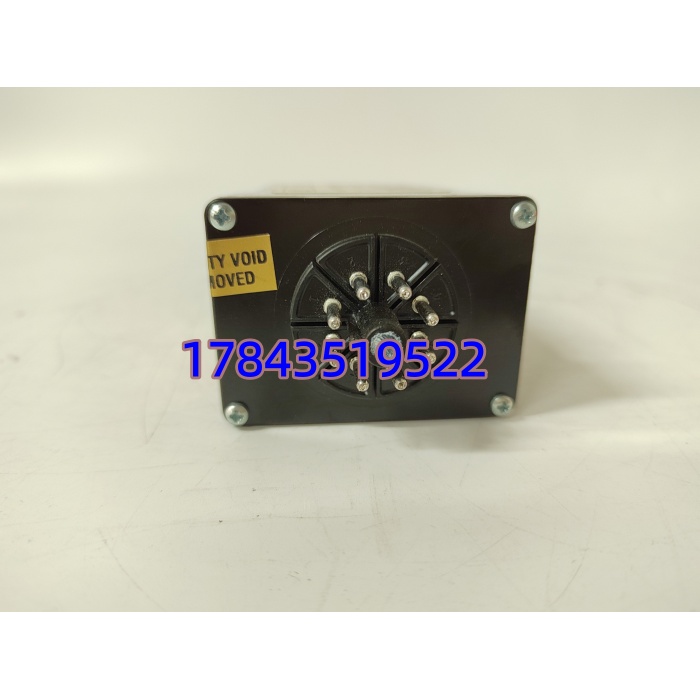

- 安装方式：插入 8-pin Octal 继电器插座（API-008 或 API-008-FS），插座装 35mm DIN 导轨或面板

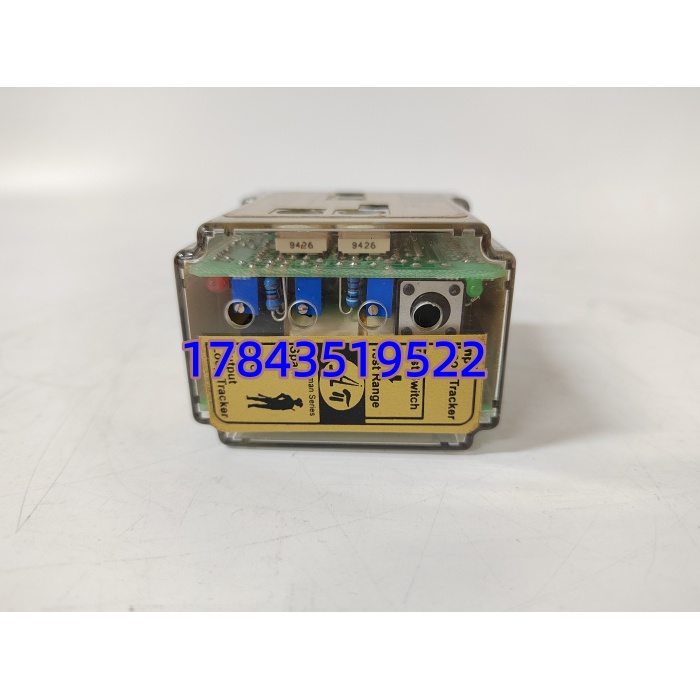

- 诊断功能：LoopTracker 双 LED（绿=Input 强度变化，红=Output 强度变化），输出测试按钮（Output Test Pushbutton 强制 50% 或 100% 输出用于回路检查）
- 工作温度：-10～+60℃（运行，部分资料宽温 -25～+70℃），5%～95% RH 无凝露
- 物理尺寸（变送器本体）：约 76×38×64 mm（H×W×D 不含插座），重≈120g
- 认证：CE、cULus（部分批次），NEMA 1 当装于外壳内
产品介绍
API4380-G 是过程控制柜里经典的”万能隔离变送器”——把现场来的干扰大的 4–20mA 或 mV 信号隔离后转成 PLC 标准输入，或者反过来把 DCS 模拟输出隔离后送现场执行器。所有量程靠本体上的旋转+滑动开关设定，不用软件也不用跳线，背后插八脚 Octal 继电器座（和普通控制继电器同款插座）。标准 -G 版吃 115V AC，现场更多用 -D 版（24V DC）。坦白讲这东西不容易坏，真出问题多是插座氧化或供电缺相，换件注意核对后缀（AC/DC版不互换）。
市面流通基本拆机或 NOS，买时要求卖家通信号核验——用信号源打 4/12/20mA 或 1/5/10V 看输出线性，按 Test 钮确认输出强制功能正常。有一点要注意：网上部分商家把它标成”ABB 编码器 API4380G”，那是混淆，这是 Absolute Process Instruments 的信号调理器，八脚 Octal 插座，和 ABB 编码器毫无关系。
应用场景与行业案例
痛点切入
DCS 模拟输入卡某通道漂 ±8%，查是现场两处接地导致共模电压 5V 串入——加 API4380-G 隔离后漂移消失。老装置没预留隔离卡，在端子排旁 DIN 轨加一只 API4380-G（配 API-008 插座），输入并接原信号、输出接 AI 卡，拨码设 4–20mA in / 4–20mA out，十分钟解决，不必换整个 AI 卡机架。
典型场景
- 化工/石化 — 现场两线制变送器信号经 API4380-G 隔离后进 S800/3500 AI 卡，消除地电位差引起的零点漂移
- 电厂化水 — 第三方分析仪表 mV 输出经隔离放大为 4–20mA 送 DCS，内置 18V 激磁给无源传感器
- 食品/制药 — 批次记录要求信号链隔离， 做 AI 前置隔离保障数据完整性
- 老线改造 — 柜内空间紧无法加隔离 AI 卡，用 Octal 插座就近加此模块，不改动原有布线拓扑
真实案例
南方某纸浆厂碱回收工段，DCS（Honeywell TPS）AI 卡通道周期性跳变——追查是回收炉区接地网与主控室地电位差约 3V AC 串入 4–20mA 回路。原设计未配隔离 AI。仪电班长在端子柜 DIN 轨加装 （24V DC 版 API4380-D，拨码设 4–20mA In / 4–20mA Out），输入并接原信号线、输出接 TPS AI 端子，LoopTracker LED 确认信号跟随正常。跳变消失，没动 DCS 硬件配置一点。后来该车间每面柜标配两块测好的拆机 作冷备。
