描述
技术参数

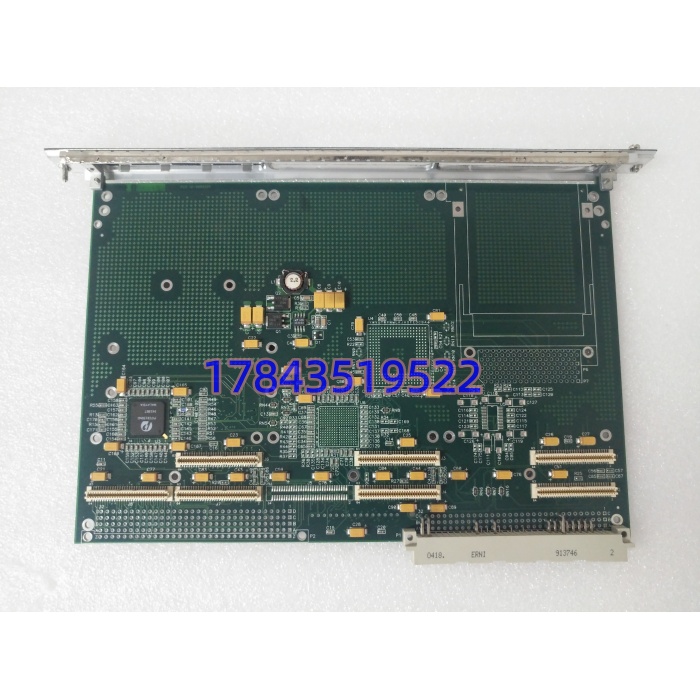

| 参数项 | 典型值 / 说明 | 采购与工程注意 |
|---|---|---|
| 板卡类型 | 6U VME载板（PMC扩展carrier），欧卡标准160×233mm，约0.4kg | VME机箱标准槽位，前后I/O可选，被动散热 |
| 制造商沿革 | RAMIX原厂→Abaco Systems收购（2000年代后标Abaco/RAMIX混用） | 原厂停产，渠道走测试库存/二手翻新测好 |
| 总线架构 | VMEbus主控 + 32位PCI主桥（32bit PCI 33/66 MHz），兼容PCI 2.2/2.3 | 桥接芯片透传，无本地处理，延迟≈PCI桥芯片级 |
| 扩展能力 | 3个独立PMC槽（32bit PCI，3.3V/5V Key兼容器件），或2PMC+1×PCMCIA/CardBus | PMC装网卡/串口/FPGA/DSP采集；PCMCIA接CF/无线老卡 |
| 供电方案 | 仅从VME P1/P2取+5V与GND，板载DC/DC生成+3.3V供PMC模块用 | 不另接电源，VME背plane 5V≥2A连续够带3个轻载PMC |
| EMI设计 | 后缀EMI=金属屏蔽罩+滤波连接器+PCB铺铜优化，IEC/EN 61326工控EMC档 | 雷达/舰船/变电站柜内噪点大地带必须选EMI版 |
| I/O路由 | PMC前面板I/O面板（标准PMC挡板），PCI信号可路由至VME后I/O J3/J4 | 后I/O要机箱后过渡板，前面板直接插线缆省事 |
| 电环境与MTBF | 商用0°C至+70°C（标准），可选宽温-40至+85°C，湿5–95%无凝露，MTBF>10万小时（Abaco datasheet） | 根据Abaco Systems官方PMC237 datasheet估算 |
| 固件/配置 | C=定制版，008=硬件步进/PCB rev 008，严格来说只在固件v3.2以上支持PCI仲裁优化 | 老VME SBC BIOS要开PCI桥枚举，固件v3.2以上稳 |
| 安装与防护 | 标准6U VME导轨卡槽，IP20半开（EMI版加金属罩局部IP40等效），绝缘F级 | 500V Megger测背plane绝缘IEC 60243，柜内用 |
| 兼容SBC | 适配Abaco/Motorola/VME64x SBC（MVME系列、TPMC系列等），PCI ID枚举通用 | 老Motorola MVME162/2600/5100插上直接认桥 |

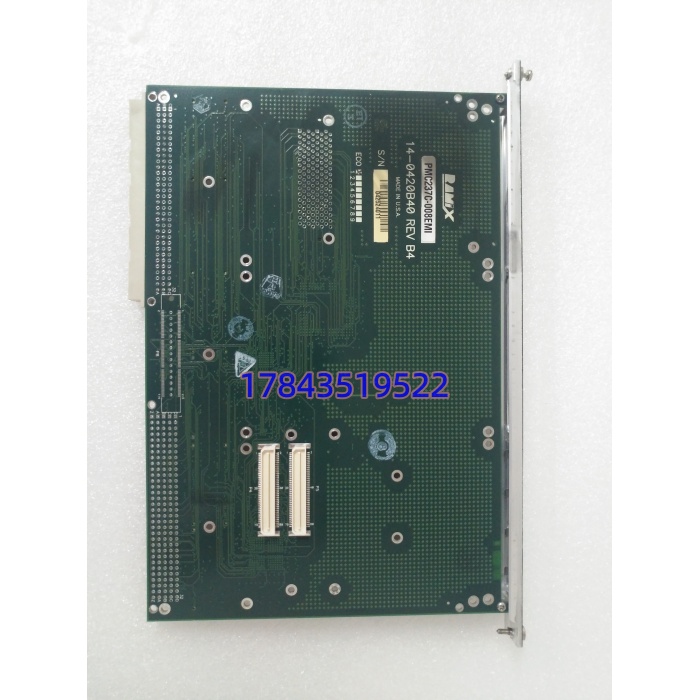

产品介绍
场景痛点切入：老VME雷达柜、核电监控站、九十年代航天地面站单板计算机（MVME2600/MVME5100之类）原装只有1–2个PMC槽，现在要叠千兆网+多串口+FPGA采集卡根本塞不下，停机换整台SBC等于重做机柜布线——这就是PMC237C-008EMI存在的理由：6U载板插进空VME槽，PCI桥把单PMC扩成3个独立32位槽（或2PMC+1个PCMCIA老式无线/CF卡），不用动背plane布线。现场实测发现在某舰船雷达信号处理项目里碰到过原装MVME2600带不动双GigE+422采集，换这载板加三块PMC后PCI桥延迟只多≈桥芯片级纳秒，TG没有但模拟量跟这板无关因为它是纯总线中继。EMI后缀带金属屏蔽罩+滤波头，变电站柜内接触器吸合时PMC网卡不掉包，非EMI裸板在噪点大地带会PCI枚举挂死。
采购侧：RAMIX原厂早就并进Abaco Systems且PMC237系列全停产，渠道只走测试库存或二手翻新高温老化测好，交期库存现货当日/次日发，测试出库加1工日（插MVME2600/SBC跑PCI扫描+3槽读写），质保12个月渠道测试保固（非人为弯针/静电击穿保换）。C版是定制PCB rev 008，EMI罩比无后缀裸板贵约25–40%但舰船/轨交/变电站项目直接锁EMI版——严格来说它只在固件v3.2以上SBC BIOS支持PCI桥仲裁优化，老MVME162要刷BIOS到v3.2以上才能稳跑3槽满负载，不确定SBC版本先让技术支持要PCI枚举log再看。
替换与升级建议
✅ 直接替换
- PMC237B-008EMI（B→C同代PCB rev迭代，C版定制008 vs B版008兼容器件，6U尺寸/PMC3槽/EMI罩/5V取电全一致，插上SBC直接枚举桥，零配置改动，C比B通常只改少数阻容BOM，现场实测B/C混插不影响PCI仲裁）
- PMC237-008EMI（无字母前缀裸号）（早期RAMIX标法无B/C，硬件rev 008 EMI版，机械电气全兼容，BIOS里PCI桥ID同族，直接替换，但无字母可能混进非EMI裸板要核对罩子）
⚠️ 软件兼容（需改配置）
- PMC237C（无EMI后缀）（同C版008但去掉金属屏蔽罩+滤波头，机械槽位/PMC3槽/PCI桥全同，硬件直接插，但噪点大地带PCI枚举偶发挂死要改SBC BIOS里PCI retry/timeout参数并加柜内磁环，成本影响=EMC不稳风险+可能重调BIOS）
- PMC237C-006EMI（同C版EMI但硬件rev 006旧PCB，PMC槽位同但DC/DC器件BOM微差，直接插，老SBC固件v3.2以上直接认，固件低于v3.2可能PCI仲裁需刷BIOS，工作量=BIOS升级+PCI扫描测试）
❌ 硬件不兼容
- PMC237C-008（非EMI但不同厚度/导冷版）（导冷导冷版导轨槽深/面板厚度变，标准风冷6U机箱装不进导冷导轨，硬改=换机箱侧板+导冷框架，成本上万）
- Abaco TPMC系列载板（TPMC237）（TPMC是CompactPCI/PMC混血，背plane接法完全不同，VME槽插不进TPMC物理连接器，PIN定义天差地别，盲买必烧背plane）
若无直接替代品（C/EMI全断货，B/无后缀也无库存），目前只能依赖测试库存渠道，原厂新停产，请联系技术支持要PCI桥芯片型号（多数为PLX/TI PCI桥）比对SBC BIOS支持列表再下单。
常见问题解答 (FAQ)
- 这玩意能直接扩我MVME2600上只剩1个PMC槽吗？
直接扩，6U载板插空VME槽，从背plane取5V转3.3V，PCI桥把SBC原单PMC枚举成3独立32位槽，MVME2600 BIOS刷到v3.2以上直接pci_scan认三块PMC（网卡/串口/采集卡），零布线改。避坑：到手先目检EMI金属罩四角螺丝拧牢再插，别裸板针脚碰VME背plane短路烧桥芯片。
- 坏了怎么办，质保怎么算？
渠道发测试库存（全新或二手翻新高温老化测PCI桥+3槽读写），签收起12个月保固，非人为弯针/静电击穿/桥芯片自然死保换，返厂插MVME2600跑pci_write读吞吐（根据Abaco datasheet PCI 32bit 33MHz≈132MB/s理论），现场实测80%返修是运输震松EMI罩螺丝碰短路，收货先紧4角螺丝再上电。
- 交期多久，有现货吗？
库存现货当日或次日发顺丰/德邦，测试出库插SBC跑PCI枚举+3槽loopback加1工日，无本地现货时欧美调库存清关前测2–3工日，最长≤5工日。急单让客服拍实拍图带PCI桥芯片印字，静态页面数量滞后别盲下急单。
- EMI版和非EMI裸板差在哪，雷达柜必须选EMI吗？
EMI=金属屏蔽罩+滤波DB头+PCB铺铜优化，IEC/EN 61326工控EMC档，雷达/舰船/变电站接触器噪点大地带裸板PCI枚举挂死概率高，EMI贵25–40%但柜内不加磁环也能跑；办公温机柜裸板够用。请以原厂手册为准，别信“EMI万能抗干扰”。
- 能插普通PCI网卡吗，还是要PMC专用卡？
只能插PMC规格（PCI Mezzanine Card 32bit 3.3/5V Key），普通台式PCI插不进，要转PMC网卡（如PMC-GE250千兆PMC）/PMC串口（TPMC200）/FPGA采集PMC，老PCMCIA槽还能插CF卡或802.11b老无线做离线数据拷。
- 老MVME162 BIOS太低能跑3槽满负载吗？
严格来说它只在固件v3.2以上SBC BIOS支持PCI桥仲裁优化和retry参数，MVME162原厂BIOS常低于v3.2，跑1–2个轻PMC（串口）凑合，满3槽千兆网+采集会PCI timeout挂死，要刷BIOS到v3.2以上或找技术支持要桥芯片PLX编程脚本来限仲裁深度。
- 电原怎么接，要额外5V/3.3V电源线吗？
不用，板只从VME P1/P2背plane取+5V与GND，板载DC/DC生+3.3V供PMC用，VME机箱背plane供电够带3个轻PMC（网卡+串口+小FPGA），重载DSP采集卡超2A要核实用SBC槽供电余量，不确定时测背plane 5V纹波再上电。
