描述
产品详情

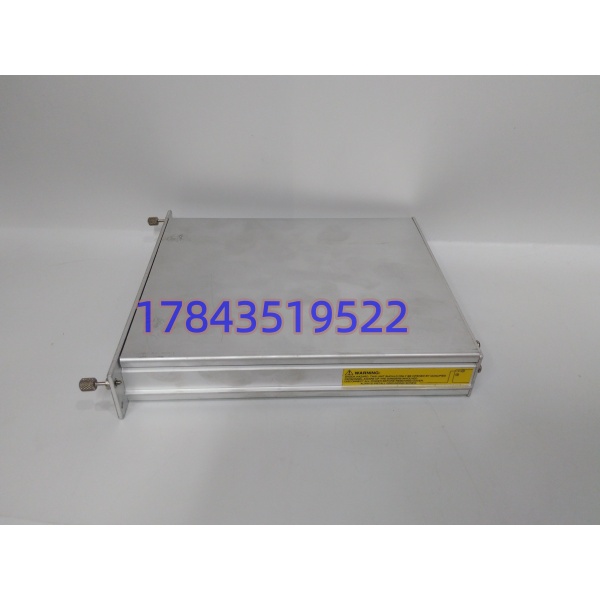

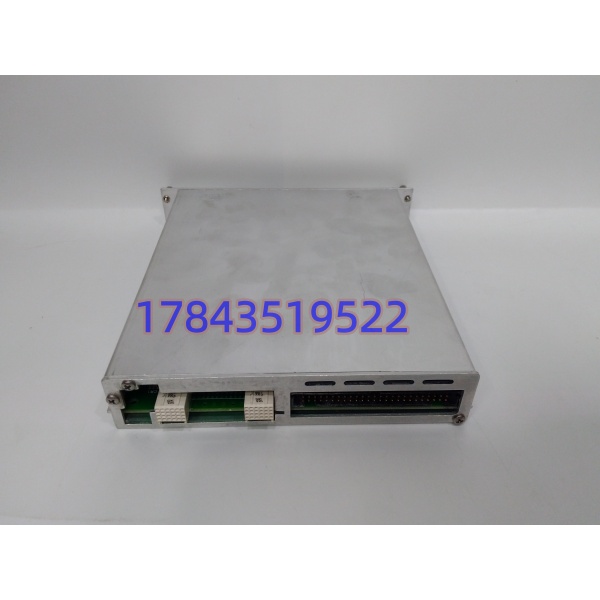

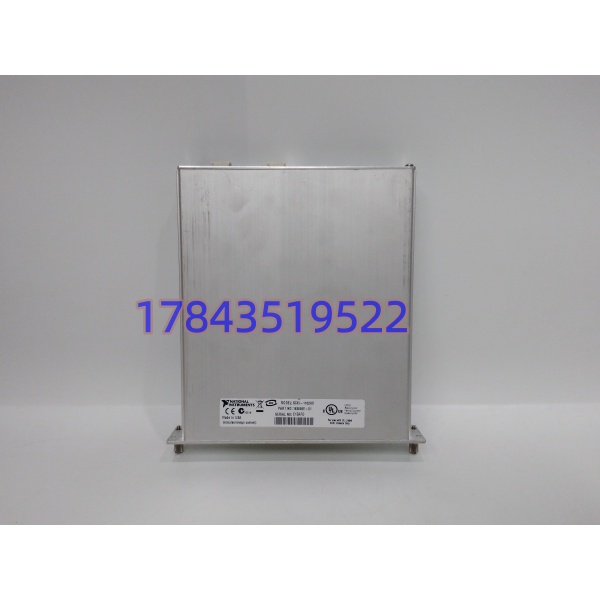

· 型号：SCXI-1162HV
· 品牌：National Instruments（NI）
· 系列：SCXI 数字 I/O 模块（1162 家族高压版）
规格参数
| 参数项 | 规格值（以 NI 原厂 SCXI-1162/1162HV Datasheet 为准） |
|---|---|
| 部件号 | 776572-62H（渠道常简写 SCXI-1162HV） |
| 通道 | 32 路数字输入，分 8 组（bank），每组 4 线 + 独立 GND |
| 输入类型 | 光隔双向 LED 耦合，AC/DC 通用 |
| 输入范围 | DC ±2V~±240V 识别为 HI；50-60Hz AC 10~240Vrms；逻辑电平亦支持 |
| 限流 | 1mA（典型），240VDC 时内部限流电路生效 |
| 隔离 | 组间及组对地 300V rms 工作隔离，2300V rms 瞬态过压保护 |
| 共模抑制 | 500V/µs 典型，100V/µs 最小 |
| 模式 | MUX 模式（SCXI 总线串行，750 字/s，1 字=32bit）/ 并行模式（直连 DIO-24、6533、6534、6508，延迟 1.5ms） |
| 接口 | 后 50-pin 公头带状缆（SCXI 总线），前 48-pin DIN C 公头（接 SCXI-1326/TBX-1326） |
| 供电 | 由 SCXI 机箱背板供给模块逻辑电（典型 +5V 逻辑由机箱出），现场侧无独立供电 |
| 机械 | 1.2×6.8×8.0 in（约 30×173×203mm），单宽 SCXI 模块 |
| 配套端子 | SCXI-1326（面板螺钉端子）、TBX-1326（DIN 轨，SH48-48-B 屏蔽缆连接） |
| 软件 | NI-DAQ（传统）、LabVIEW、LabWindows/CVI；严格来说，在 NI-DAQmx 里它走 Legacy 设备树，DAQmx 9.x 后不再新增特性 |
| 停产状态 | NI 官网标注 “Item no longer available”，SCXI 平台整体归受限支持 |
产品介绍
（C 竞品对比切入）和研华 PCL-730、西门子 ET200 数字量卡比，SCXI-1162HV 的卖点不在通道密度，而在”240V 直接灌、组间 300V 隔离、光耦隔到主机摸不到高压”这三件事同时成立。研华卡要外部继电器隔离板，ET200 要加 230V DI 模块，而 1162HV 一块插进 SCXI 机箱就能把配电柜接触器辅助点、接近开关、按钮、继电器状态原样搬进 LabVIEW 全局变量。现场实测发现，它最容易被误用的是 MUX 模式采样率——750 字/s 听起来还行，但 32 路轮询下来单通道有效刷新约 23Hz，做电机启停状态采集够用，做高速脉冲边沿捕捉就别指望了（那是 6534 并行模式的活）。
从 TCO 看，这模块单件渠道 surplus 价 6k-1.4 万人民币，但凡养着 SCXI-1000 机箱的试验台、疲劳试验机、老产线信号监控柜，缺一块会让整个机箱那 32 点高压 DI 全盲。NI 停产后新项目都推 C 系列 + cDAQ 或 FieldDAQ，老 SCXI 柜替换要动 LabVIEW 调用库和端子接线——对还剩 5 年以上寿命的试验资产，last-time-buy 囤 2-3 件比改造重认证便宜一个数量级。
应用场景与库存策略
痛点切入：试验台或监控柜里 1162HV 坏了，现象是”LabVIEW 里那 32 个高压开关量全 0 或全 1″，但 SCXI 机箱其它模拟模块还正常，容易被误判成现场端子松。实际是模块光耦阵列局部失效或 MUX 寄存器锁死。NI 直订通道已关，渠道调货 3-10 天，拆机件 1-5 天但光耦衰减测不准。
- 汽车零部件疲劳台架：监测液压缸限位、安全阀反馈、急停链 AC220V 辅助触点 → 非它不可（240V 直采+SCXI 同步模拟量同机箱）→ A 类，每台架机箱旁 1 件冷备 + 试验室库 1 件，buffer 2 件/5 机箱。
- 配电柜状态集中监控：把 240V 接触器辅助点汇到 SCXI-1326 再进 1162HV → last-time-buy 按在线数 15% 囤，密封防静电袋标光学件避光。
- 老产线 MES 改造过渡：和 CompactRIO 并存期作高压 DI 前端 → 供应商代管周转件。
- 高校/院所老试验室：LabVIEW 工程绑定 SCXI 驱动，重迁成本高于备件费 → 只买 new surplus，拆机件光耦老化难筛。
- 环境试验箱链：高低温循环致塑料前连接器脆化 → MTBF 按原厂标称打八折重算重订货点。
真实案例：2022 年华东某轴承厂疲劳试验室，SCXI-1000 机箱里 1162HV 死掉一组 bank（4 点常 0），工程师先查现场急停链查了半天，最后在 LabVIEW 里读 SCXI 信息寄存器发现模块 Fault 位置位。从深圳渠道调 new surplus 件 6 天到，期间那台架降功率运行，3 班试验排期顺延 4 天，对外委托试验违约赔了约 3.5 万。事后把全室 7 块 1162HV 从 B 类提 A 类，定”每机箱 1 件冷备 + 每季度 LabVIEW 读一次模块 Status 寄存器”——严格来说，那次如果平时把 MUX 模式下的 Fault/Over-range 位做进心跳监控，能提前 2 周看到 bank 3 光耦电流漂移告警，不用等全 0。
