产品详情

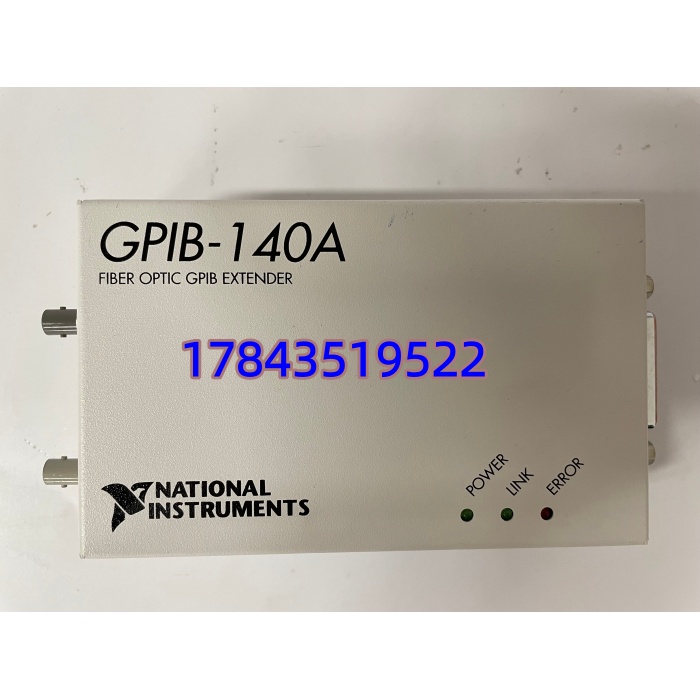

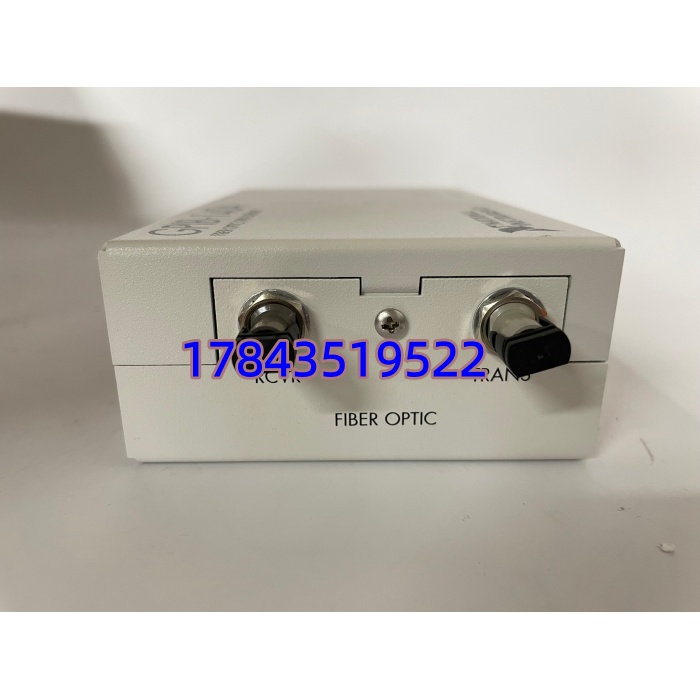

· 型号：GPIB-140A（National Instruments Part Ref. 186135F-31 / 777013-01）
· 品牌：National Instruments（NI）
· 系列：NI GPIB Interface & Bus Extension Products（IEEE 488 总线扩展器）
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | GPIB-140A（GPIB-140A Rev A/B 外观一致，固件逻辑兼容） |
| NI 目录/板号 | 186135F-31（PCB ID）；商业订购号常见 777013-01（GPIB-140A 台式单元） |
| 制造商 | National Instruments Corp.（Austin, TX, USA） |
| 适用标准 | IEEE Std 488.1-1987（IEEE-488/GPIB/HP-IB 物理层与电气规范），向下兼容 IEEE-488-1978 |
| 设备类型 | GPIB Bus Repeater / Extender（Booster），双向透明转发 |
| 接口 | 2×24-pin IEEE-488 母头（A-Side / B-Side），分别连 Controller Segment 与 Device Segment |
| 功能 | 信号整形、驱动重驱动(Re-drive)、三线握手时序重整；对 Talker/Listener/Controller 完全透明 |
| 驱动能力扩展 | 单 GPIB 段标准 ≤15 器件负载；每加一级 GPIB-140A 可再驱动额外段负载（依 NI 应用笔记规范，典型级联 ≤3 级） |
| 缆线长度影响 | 每段 IEEE-488 总长建议 ≤4 m 无中继，加 GPIB-140A 合规延伸总系统缆长（总 ≤20 m 业界经验值，严格按 IEEE-488 负载电容 ∑≤200 pF） |
| 接地隔离 | 两侧可通过隔离变压器浮地或机壳共地（依电源插头接地连接），有助于断开地环路(Ground Loop) |
| 状态指示 | 前面板 Power LED；部分版本有 Activity/HS (Handshake) LED 指示总线忙 |
| 所需电源 | 内置开关电源，输入 100–120/220–240 VAC ±10%, 47–63 Hz（选择开关或自动感知依机型） |
| 功耗(典型) | ≤ 5 W |
| 工作温度 | 0℃ ～ +50℃（典型实验室/机柜环境），存储 -40℃ ～ +70℃ |
| 相对湿度 | 10%～90% RH，非凝露 |
| 尺寸(约) | 200×130×45 mm（台式外壳），部分机架套件版略异 |
| 重量(约) | 0.75 kg |
| 配套软件 | 配合 NI-488.2 driver（Windows/Linux 各版）， 无需专用驱动——OS 视它为透明线缆 |
| 认证 | CE / FCC Part 15 Class A / UL（依具体批次） |
产品介绍
在一个航空电子 ATE（自动测试设备）老线维护项目里碰到过：主控 PC 通过 GPIB 挂 9 台老 HP/Keithley 表加 2 台射频源，随机报 “EABO—Abort on Timeout”，缩短缆线重接稍好但不根治——最后加一台 把仪器分成两段重驱动，握手时序干净后超时全消。老 ATE 系统 GPIB 总线的典型痛点不是”不通”而是边沿退化+TTL 负载电容超限导致三线握手(DAV/NRFD/NDAC)变慢，尤其缆线超长或仪器混插新老品牌时， 的存在价值就在这里。
NI 已将 转入 Legacy/Mature 状态，全新原包基本绝迹，市面只剩 NOS(New Old Stock) 和测好拆机件——从库存经理视角它属于”不坏不想买，坏了测试台瘫痪”型，特别是一旦 ATE 线停产无替代（现代 USB/LAN 仪器逐步替代但老标准仪器还得靠 GPIB），建议按 ATE 机架数设冷备，尤其贵司若仍大量依赖 IEEE-488 程控仪器做校准/质检。
应用场景与库存策略
故障表现通常是：总线时通时断、特定仪器偶发 Timeout、一侧 LED 不亮——严重时会致整条 GPIB 链所有仪器脱联（如果放链首）。它没有寄存器可诊断，只能看 Power LED 和尝试分段测试。NI 原厂交期早已 EOL 提示，紧急寻货只能二手市场。
- 航空/国防/计量院所 ATE 自动测试台（多台 GPIB 仪器 >8 台或缆距 >4m） — 做分段重驱动防握手超时 → 无软件替代(纯硬件 extender，但新系统可选 NI 二手或 NI USB-GPIB + 分链重构) → 建议按运行 ATE 机架数 N 设 N+1 冷备件（最少 1 台），保留原电源线及 GPIB 双母头缆。
- 多套相同 ATE 架构（同 NI-488.2 版本、同仪器混联拓扑） — 可共享 1 件周转备件；注意 110/220VAC 选择开关位置（或确认自动感知）匹配现场电源。
- 计划 ATE 全面数字化迁移至 LAN/USB 仪器（18 个月内） — 暂停增购仅维持现网最低存量至割接。
- 已明确 NI EOL / Not for New Design — 建议借年检从可靠渠道收购 1～2 台测好拆机件（含上电 Power LED 确认），早囤成本为紧急调货 1/3～1/2。
真实案例：
某省级计量院 2018 年计量自动化线改造过渡期，原有 HP 3458A + 34401A + 53131A × 6 台 GPIB 菊花链，夏季高温时段随机 EABO——查为老 GPIB 缆过长(约 7m 等效)加新加两台数字化表引入电容余量不足。库存无 （原认为”只是线”未备件），原厂答复 EOL 无新产。从二手仪器商淘到一台测好件延误校准排期 3 工作日。事后将所有 ATE 台位按 “每链 >8 台仪器或缆等效长 >4m 配 1 台 ” 列入 B 升 A 类备件，定存各 1 台并每年开机烤机确认 Power/Activity LED 响应——老 ATE 线的 GPIB 扩展器，几十美金的二手盒子换不停线是纯 ROI。
