描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 完整型号 | MVME61006E‑0163 |
| 处理器 | MPC7457 PowerPC，主频 1.267GHz，集成 AltiVec 向量协处理器 |
| 内存 | 512 MB DDR ECC SDRAM，最大可扩展至 2 GB |
| 板载闪存 | 128 MB Flash，存放固件、引导程序 |
| 非易失存储 | 32 KB NVRAM，电池备份实时时钟 TOD |
| 总线接口 | VME64x，支持 2eSST 高速传输，最高 320 MB/s 带宽 |
| 通讯接口 | 双千兆以太网；2 路 RS232 异步串口；USB 接口 |
| 扩展插槽 | 2 路 PMC‑X（PCI‑X）扩展槽，支持加装功能子板 |
| 支持操作系统 | VxWorks、Linux，配套 BSP 板级支持包 |
| 供电 | VME P1/P2 背板取电（+5V、+12V），整机最大功耗约 35 W |
| 外形规格 | 标准 6U VME 单宽板卡（233.4 mm × 160 mm） |
| 工作温度 | ‑40 ℃ ~ +71 ℃（宽温版本）；存储‑40 ℃ ~ +85 ℃ |
| 生命周期 | 原厂停止生产，仅库存备件供货 |
产品深度介绍

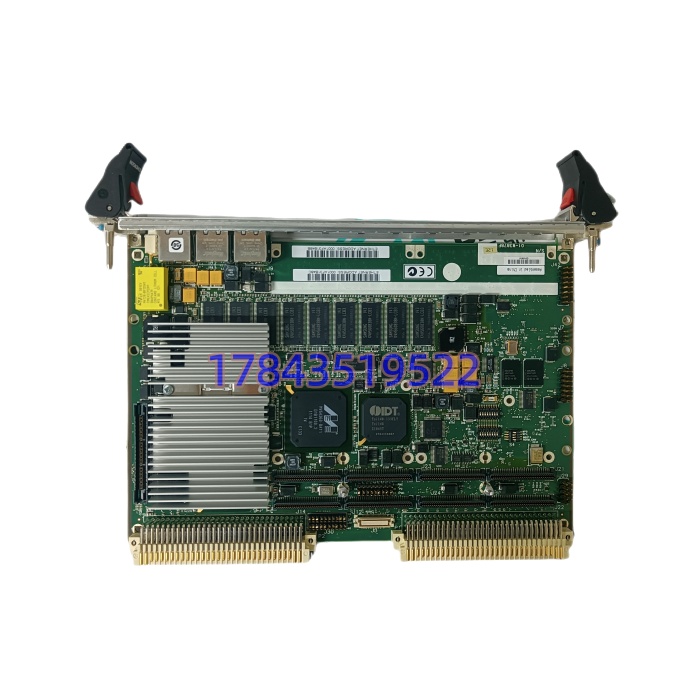

MVME61006E‑0163 为摩托罗拉（后续业务归属艾默生）推出的 6U VME64x 架构单板计算机，是 MVME6100 系列宽温版本。板卡搭载 MPC7457 PowerPC 处理器，支持 2eSST 高速 VME 总线协议，向下兼容传统 VME64 系统，可直接插入 VME 机箱作为系统主控单元。
板卡自带双千兆网口、串口以及两组 PMC‑X 扩展槽，可灵活加装通讯、IO 子板；支持 VxWorks、Linux 实时操作系统，大量用于燃汽轮机组控制、旋转设备监测、实时仿真平台。原厂已经终止生产，大量老 VME 架构设备只能依靠存量备件更换，建议做末次采购储备，规避硬件故障无备件造成停机风险。
应用场景与行业案例
大量老设备采用 VME 总线架构，这套硬件很多已经运行十几年。一旦主控 SBC 故障，整套 VME 机箱全部停止工作。原厂交付周期极长，备件断供是运维的主要压力。
典型应用场景：
- 火力发电‑燃气 / 蒸汽轮机控制系统 作为 VME 机箱主控，完成燃机逻辑运算、转速调节、保护联锁。主控板失效直接触发机组跳闸，造成全厂负荷损失。
- 石油化工‑大型压缩机组控制 用于乙烯、炼化装置的大型压缩机机组，现场电磁干扰强，对板卡宽温、抗振动能力有硬性要求。
- 测试仿真‑硬件在环 HIL 实时仿真平台 做高速信号采集、实时运算，依靠 2eSST 高带宽 VME 总线和 PMC 扩展槽搭建仿真系统。
- 轨道交通与特种测试设备 老款 VME 架构测试机柜，设备整体改造代价巨大，优先更换 SBC 备件维持设备运行。
案例：某联合循环电厂燃机抢修 前年秋冬，某联合循环电厂一台燃机 VME 控制系统，MVME61006E‑0163 主控板卡反复看门狗复位，机组频繁报故障告警。 检修人员查看日志，内存偶发校验报错，判定 SBC 硬件异常。联系原厂，交付周期 18 周。 这套燃机承担冬季供热任务，不能长时间停机。 采购找到现货备件；更换前完整读取旧板固件、引导参数、PMC 子板配置，拍照记录跳线。备件上机，刷写对应固件，导入系统配置，整机连续 72 小时拷机测试。
