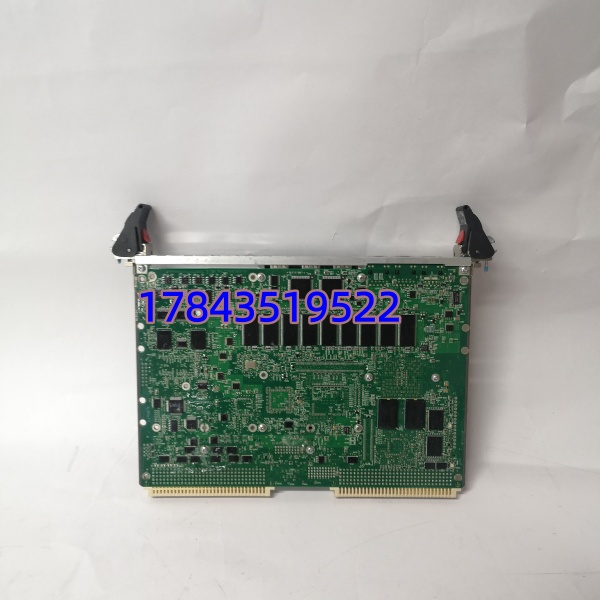

Motorola MVME6100 | MPC7455 PowerPC VME 单板计算机

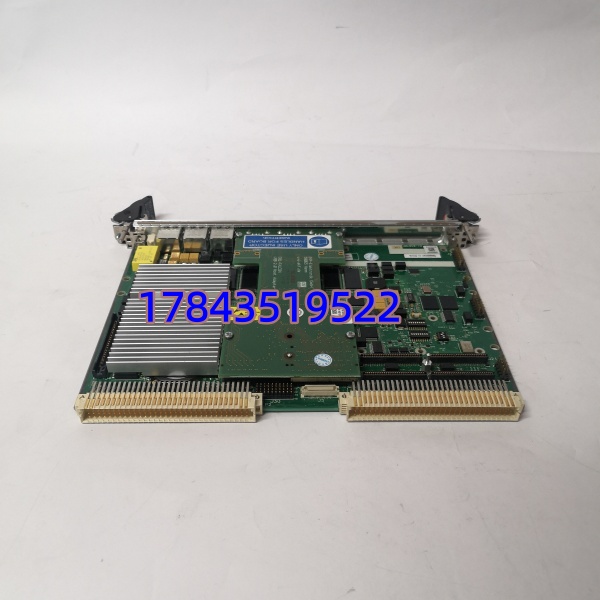

Motorola MVME6100 | MPC7455 PowerPC VME 单板计算机 - 图片 2

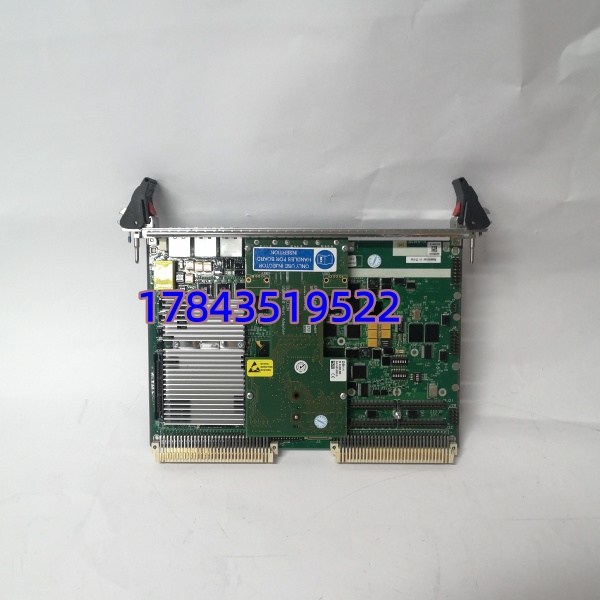

Motorola MVME6100 | MPC7455 PowerPC VME 单板计算机 - 图片 3
Motorola MVME6100 | MPC7455 PowerPC VME 单板计算机 - 图片 4

Motorola MVME6100 | MPC7455 PowerPC VME 单板计算机

原价为：¥7,656.00。当前价格为：¥5,676.00。

产品核心摘要

  • 型号：MVME6100（常见细分 MVME61006-05x / MVME6100-0163 等，以 Label 为准）
  • 品牌：Motorola Computer Group → Emerson Network Power(Artesyn) → Abaco Systems(现是 Radisys 旗下)
  • 系列：MVME6100 系列 — VME 6U PowerPC 单板计算机（MPC7455/MPC7447A + MV64360/60X 桥片）
  • 核心功能：作为 VME 机架主 CPU 运行 VxWorks / Linux / LynxOS，执行实时控制、数据采集或历史记录，通过 PMC 槽扩展千兆网/串口/FPGA，VME64 背板主/从可设
  • 产品类型：VMEbus 6U 单板计算机（SBC），非 I/O 模块
  • 关键规格：Motorola/Freescale MPC7455(或 7447A) @733MHz~1GHz+，512MB–1GB SDRAM(板载)，2×GbE，1×PMC(64bit/66MHz)，IDE/CF/UART，VME64x，前面板 VGA/COM/USB(部分 Rev)
我要购买
分类：
获取报价/现货咨询
🛒 我要购买 ✉ 发送邮件询价
电话 17843519522
微信 17843519522
邮箱 sales@cqdcs.com
微信二维码
微信扫码

描述

产品详情

· 型号：MVME6100（具体后缀如 MVME61006-05x 依 CPU/内存/接口配置，实物铭牌为准）

· 品牌：Motorola → Emerson Embedded Computing → Abaco Systems

· 系列：MVME6100 — PowerPC MPC7455/MPC7447A based VME SBC

Motorola MVME6100

规格参数

  • 市场名：MVME6100 系列（常见完整型号 MVME61006-05x / MVME6100-016x）
  • 制造商：Motorola CG → Emerson → Abaco (Radisys)
  • 板型：VME 6U（160×233 mm），J1/J2 P1/P2 VME64x 连接器
  • CPU：Freescale(Motorola) MPC7455 或 MPC7447A PowerPC w/ AltiVec（典型 733 MHz / 864 MHz / 1 GHz+ 依 Rev），32KB L1 I/D，256KB/512KB L2，L3 Cache 可选(1–2MB 依 BSP)
  • 系统内存：板载 SDRAM 256 MB / 512 MB / 1 GB（BGA 焊接非插槽，ECC 依版本支持）
  • 北桥/桥片：Marvell MV64360 或 Tsi107/108（依 Rev），提供 PCI 总线、Ethernet、IDE 控制
  • 板载存储：1× IDE (44-pin for 2.5″ HDD or CF adapter)，1× CompactFlash Type II socket（部分版在顶面），EEPROM / NVRAM 用于 Boot Param
  • 网络接口：2× 10/100/1000Base-TX Gigabit Ethernet（RJ45 前置或通过 P2 后 I/O），Marvell 或 Intel GbE PHY
  • PMC 扩展：1× 64-bit/66MHz PCI-X PMC 站点（IEEE 1386.1 Pn4），可插千兆网/多串口/FPGA/DSP 子卡
  • 串口：2× RS-232（COM1 为控制台 DB9 前置，COM2 via P2 或 header），最高 115200 bps（可更高）
  • USB：2× USB 1.1（前置 Type A，依面板 Rev，部分早期无）
  • 显卡：可选集成（ATI Rage XL 或 SM502 依 Rev），前端 VGA HD15
  • 键盘/mouse：PS/2 Mini-DIN（前置，依面板版型）
  • 看门狗：可编程 HW WDT（超时触发 VME SYSRESET / NMI / IRQ）
  • NVRAM/RTC：电池备份（典型 BR1225/CR2032 或 supercap），保存 Boot Args / MAC / Date
  • VME 特性：VME64x (VME-64 extended)，A16/A24/A32/D08/D16/D32/D64(BLT/MBLT)，可配 System Controller (SysCon) 或 non-SysCon，Interrupt Level 可程控
  • 固件/BIOS：Motorola PPCBug (早期) 或 ABSOLUTE(PromJet/Flash) BSP — 支持 netboot(TFTP)、disk/CF boot、ROM Monitor 命令
  • 供电：+5V main（典型 4–7A 依 CPU 及外设），+12V（HDD 可选），-12V（少量串口）
  • 状态 LED：板载 PWR、RUN/Heartbeat、HDD、GbE Link/Act
  • 工作温度：0℃～+55℃（商业/工业级依版本，-40～+71℃ 宽温版属 MVME6100 军品特配）
  • 存储温度：-40℃～+85℃
  • 相对湿度：5%–95% RH（无凝露）
  • 冷却：强制风冷沿 VME 卡槽（建议 ≥1 m/s），注意 CPU 散热片朝向风道
  • 尺寸：6U VME 160(H)×233(D)×~20 mm(W 含导销)
  • 净重：≈0.7–0.9 kg
  • 认证：CE、FCC Class A（依批次）
  • 支持 OS（原厂 BSP）：VxWorks 5.4+/6.x、Linux 2.4/2.6 (Denx ELDK / Timesys)、LynxOS、QNX (部分)



产品介绍

MVME6100 是 Motorola 经典 PowerPC VME SBC 家族里性能较强的一代——MPC7455/7447A + MV64360 桥片，带双千兆网和一个 PMC 槽，是老 MVME167/177 的自然升级路径。在现场通常跑 VxWorks 或嵌入式 Linux 做实时采集/控制主机，通过 VME 背板与 IP 模块(I/O)、ADC 卡通信，或单纯做 VME 系统主控+BSP 引导。

有一点要注意： 不同后缀(CPU 主频/内存/以太网 PHY/前板接口)差异大，买错可能 OS BSP 不认（尤其 VxWorks image 绑定 CPU/Family 时）。换件时尽量核对：① CPU 型号(7455 vs 7447A 有无 L3 cache)、② 内存容量(256MB vs 1GB)、③ Firmware Rev(PPCBug version)、④ PMC 槽是否需保留原子卡——老系统常把 PMC 串口卡一起迁移。另外 NVRAM 电池 3–5 年一查，掉电会丢 MAC/Boot 参数。



应用场景与行业案例

痛点切入​

我处理过一套粒子加速器 VME 系统， 启动卡 PPCBug 报 “NVRAM Checksum Bad”——量电池 1.8V 没电。换 BR1225 后进 Monitor 重设 Environment Variables (boot device, file, tftp serverip, hostname) 就恢复了。这类板最脆弱是 NVRAM 电池和 CF 卡(若做启动盘)，CPU 本身很皮实。

典型场景​

  • 老电站 DCS / 保护系统主控——某些 GE Westinghouse/Westinghouse 老 Ovation 前代或 Alstom ALSPA 扩展 VME 节点用 做实时处理机。
  • 军工/航太 ATE（自动测试设备）——VME 机架主控跑 VxWorks，PMC 槽插自定义测量子卡。
  • 医学影像/ NMR 谱仪——早期 Bruker/Varian 谱仪控制机基于 系列。
  • 科研院所 VME 实验平台——替代退役 MVME167 获更高算力与千兆网。

真实案例​

某研究所 VME 数据采集柜 Heartbeat LED 不闪，NVRAM 电池漏液腐蚀附近 R。断电拆板→清理→换电池→插回→串口终端连 PPCBug → nvedit恢复 Boot Parameters → boot从 CF 卡引导 VxWorks Image → 应用正常。顺便备份 CF 镜像（dd 到文件）。老师傅说：”这板子跟了我二十年，坏过两次都是电池——每年点检电压就够了。”
