描述
产品详情
· 型号：D136-001-007
· 品牌：MOOG（穆格）
· 系列：MSC I / MSC II
规格参数
版本一：运动控制模块 / 伺服控制器
| 参数项 | 规格 |
|---|---|
| 产品定位 | 双轴液压伺服运动控制模块 / 伺服控制器 |
| 供电电压 | 24V DC |
| 额定电流 | 10A |
| 控制轴数 | 2个液压伺服轴闭环控制 |
| 控制模式 | 位置、速度、力矩/力控制 |
| 模拟输入 | 16通道（±10V / ±20mA 多路复用） |
| 模拟输出 | 4通道 ±10V，最大5mA（过载保护） |
| 数字I/O | 8入8出 |
| 位置传感器接口 | 2个 |
| 通信协议 | EtherCAT、CANopen、Modbus |
| 响应时间 | <1毫秒 |
| 工作温度 | -20°C 至 +70°C |
| 尺寸 | 110mm × 70mm × 30mm |
| 重量 | 约0.5kg |
版本二：模拟量I/O扩展模块
| 参数项 | 规格 |
|---|---|
| 产品定位 | MSC I/II 运动控制器的本地I/O扩展模块 |
| 供电电压 | 24V DC |
| 模拟量输入 | 16路电压（±10V）/电流（±20mA） |
| 模拟量输出 | 4路 ±10V，最大输出电流5mA |
| 位置传感器接口 | 2路（SSI主/从或增量编码器） |
| 模拟I/O分辨率 | 16位 |
| 最小任务周期 | 400微秒 |
| 工作温度 | -20°C 至 +70°C |
产品介绍
搞液压伺服或者高精度运动控制的都懂，MOOG在高端液压伺服领域的技术地位是绕不开的。这块D136-001-007到底是个什么角色，市面上的说法确实让人犯嘀咕。它的身份有两种可能：一种定位是独立的双轴液压伺服运动控制模块，直接驱动2个液压作动器做闭环控制；另一种定位是MSC I/II运动控制器的“外挂”——一个高密度的模拟量I/O扩展模块，通过内部扩展总线（E-bus）跟主控通讯，不负责运算，只负责信号转换和传输。

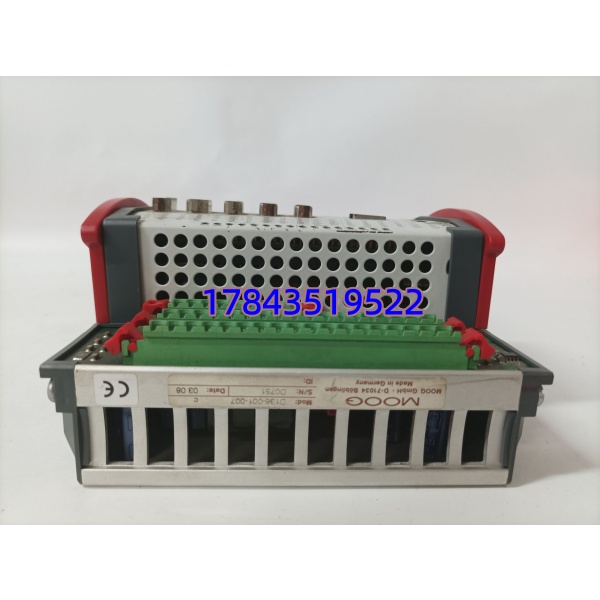

买的时候怎么判断你现场那块是哪个版？看模块上的标牌描述和接口形态。 如果模块上印的是“Servo Controller”或者“Motion Control”，且带轴控相关的接口，大概率是前者；如果标的是“I/O Extension”或“Analog I/O”，且大部分是模拟信号端子，就是后者。

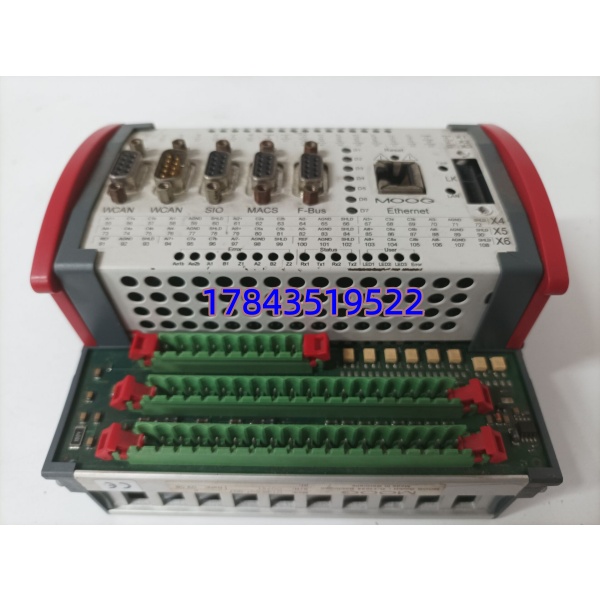

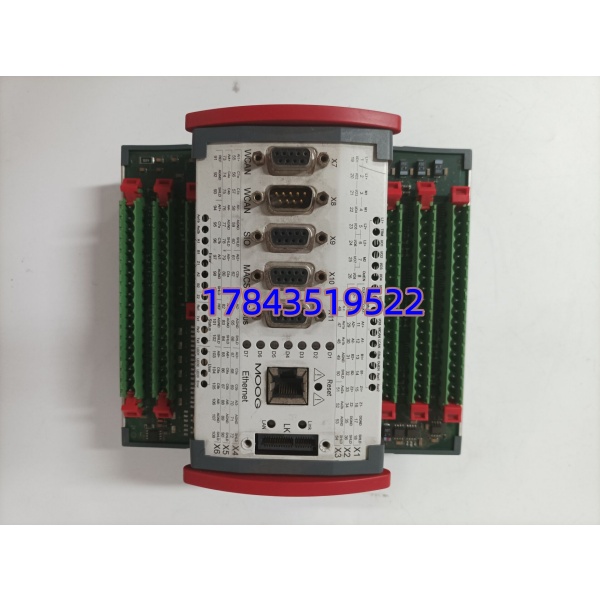

它采用DIN导轨安装，前端有4个LED指示灯显示电源、通信和I/O运行状态。配置需要用MOOG的轴控制软件（MACS）完成。这类模块的生命周期状态不乐观，多个渠道将其标注为“停产”或“已淘汰”，新件基本难觅，市场上流通的主要是拆机件或渠道库存。
应用场景与库存策略
不管是运动控制核心还是I/O扩展，只要它趴了，挂在这上面的液压轴或者模拟量通道就全瘫了。而且停产件等货周期长，别等到停机了再找货。
- 典型场景与备货建议
- 液压伺服控制（锻造机、材料试验机）：如果是运动控制版本，它直接控制2个液压轴的力和位置闭环。这类设备停工一天损失巨大。建议：现场常备1件，且上机验证过轴控功能。
- MSC系统模拟量扩展（多轴联动设备）：如果它是I/O扩展版本，它挂了意味着16路模拟量信号同时丢失，主控收不到反馈。建议：备1块，签署紧急发货协议。
- 老旧MSC系统延寿过渡：系统还在跑但备件越来越难找。建议：拍下旧模块标牌照片，确认版本后，趁还能找到成色好的拆机件按冗余锁货。
- 真实案例
前年一个做材料疲劳试验机的用户，控制系统里的一块D136-001-007在试验过程中突然掉线，两个液压作动器同时失去闭环控制，差点把试样拉断。厂家反馈原厂新件已停产，只能找渠道库存。货到了之后插上去发现系统不识别——模块的固件版本跟主控不匹配。后来折腾了两天刷固件，试验计划延后一周。从那以后他们定了个规矩：这类停产件的备件入库前，必须先跟现场主控做版本联调，确认完全一致才能入库。
