描述
产品详情

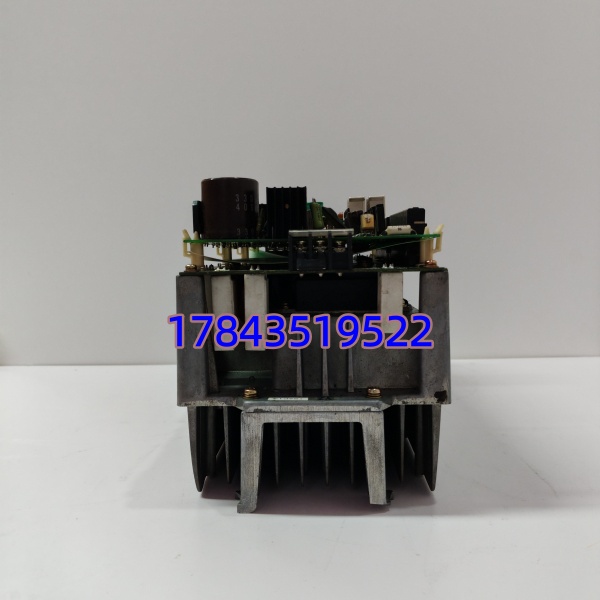

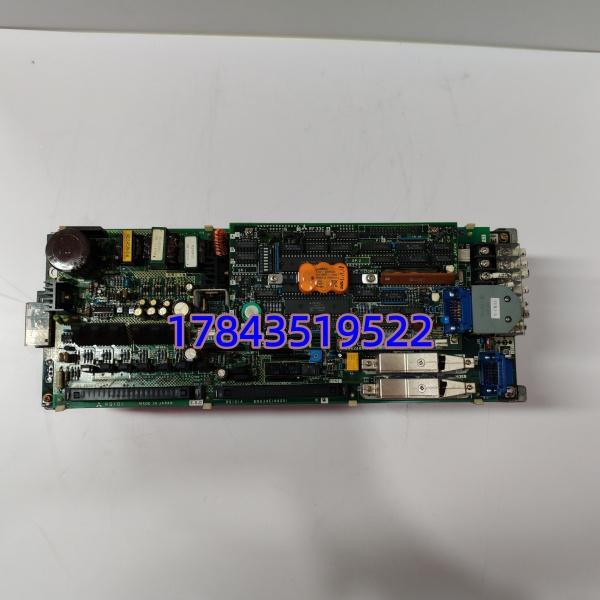

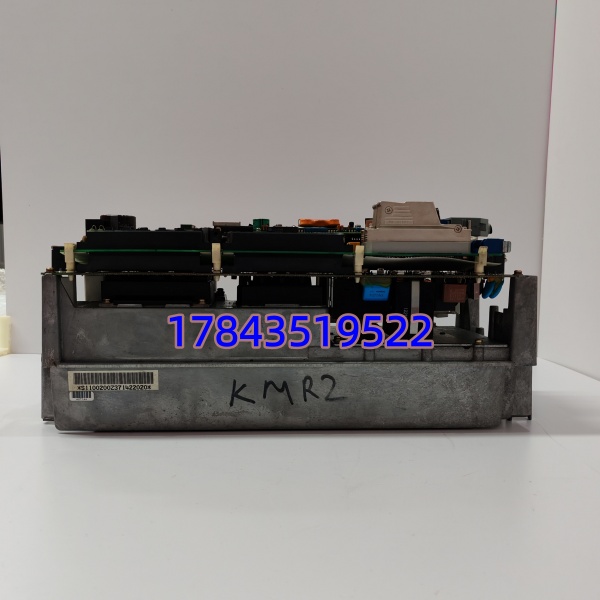

· 型号：MR-S11-200-Z37
· 品牌：Mitsubishi Electric
· 系列：MELSERVO-J2 Super（与 J2S 伺服电机配套，属 MR-S11 / MR-J2S 放大器家族）
技术参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | MR-S11-200-Z37（MR-S11 series, 2 kW, SSCNET interface, 200V class） |
| 产品类型 | 交流伺服放大器（Servo Drive / Amplifier） |
| 适用伺服电机 | HF-SP201、HF-SP202、HF-KP21、HF-KP22 等 J2 系列（具体以电机铭牌及匹配表为准） |
| 额定输出容量 | 2.0 kW |
| 主回路电源 | 三相 200–230 VAC ±10%，50/60 Hz |
| 控制回路电源 | 单相 200–230 VAC（通常取自主回路 L1/L2/L3） |
| 额定电流输出 | ≈ 12.0 A（rms），峰值 ≈ 36.0 A（依 Mitsubishi J2 catalog） |
| 通信接口 | SSCNET（Serial Servo Communication NETwork）— 光纤 H-PCF 接口，与 FX/Q系列 CNC/PLC 连接 |
| 编码器接口 | 17-bit / 绝对式（ABS）编码器支持，需电池备份（典型 MR-BAT6V1SET） |
| 位置控制方式 | 电子齿轮、指令脉冲列（via SSCNET）或内部寄存器定位 |
| 速度/转矩控制 | 内置 PI 调节器，加减速 S 形曲线可设 |
| 动态制动(DB) | 内置，伺服 OFF 或报警时短接电机相线耗能制动 |
| 再生制动 | 内置再生电阻回路（外接可选 MR-RB□ 电阻单元用于大惯量） |
| 保护功能 | 过流/过压/欠压/过载/编码器异常/过热/再生异常等 |
| 数字 I/O | CN1A/CN1B 50-pin 连接器 — 通用 DI（SON/ALM/RST 等）/ DO（报警/定位完成/Z 相） |
| 状态显示 | 5位 7段 LED + 状态 LED（PWR / ALM / BAT / SSCNET Link） |
| 安装方式 | 柜内垂直安装，间距 ≥ 预留散热风道（上进下出风） |
| 防护等级 | IP20（柜内安装） |
| 工作温度 | 0℃ ～ +55℃（运行时），存 -20℃ ～ +65℃ |
| 尺寸(约) | 130(W)×260(H)×175(D) mm（含散热器），≈ 3.0 kg |
产品介绍
CNC 产线改造时最怕伺服驱动器报警 “AL.37 参数异常” 或 “AL.16 编码器通信故障”，多是老 J2 放大器电容老化引起直流母线纹波大触发保护。MR-S11-200-Z37 是三菱 MELSERVO-J2 Super 家族里 2kW 那档主力，SSCNET 光纤连 Q 系列 PLC 或 MDS-C1-CNC 做多轴同步时抗干扰远好于脉冲线，现场几百米长线也不丢步。内置动态制动和再生处理对频繁启停的送料/剪切轴很友好。
采购端提醒三点：①原厂已停产推 MR-J3/J4 系列替代，市面多为全新库存（少见）或测试拆机件，要求卖家做带上电自检+带电机 JOG 运行测试（不光亮 LED）；②配套伺服电机必须是 J2 系列（HF-SP/KP），J3/J4 电机插头与编码器协议不同不能直接混用；③备 ABS 编码器电池 MR-BAT6V1SET——现场实测发现旧驱动器拆下三个月电池耗尽后绝对值原点丢失，重校很花时间。
替换与升级建议
✅ 直接替换
- MR-S11-200-Z37（同完整型号，同或兼容固件版本）——完全互换，断电拆旧、恢复动力/电机/CN1/CN2光缆、上电做参数初始化或自整定，约 30–45 min/台（含原点复归确认）。建议备份原参数（Pr.××）到 CF/MR-Configurator 再换。
⚠️ 软件兼容（需改配置/硬件改动）
- MR-J3-200B / MR-J4-200B（J3/J4 系列）——物理尺寸接近但 SSCNETⅢ/H 光口不兼容 J2 的 SSCNET-I，若 CNC/PLC 侧有对应 J3/J4 伺服接口模块可升级，需重做 wiring（动力同但 CN1 I/O 脚位变、光缆接头变 LC 或 H-PCF 依版）、重新调增益和参数——属整机升级路径，工程量大（重新整定+可能改梯形图 I/O 映射），硬件成本较高但性能提升。
- MR-J2S-200B（J2S 本体无 -Z37 SSCNET 尾缀，即脉冲型）——不可直接代 -Z37 若你的系统靠 SSCNET 发指令（无脉冲给定板），除非加装定位模块改脉冲控制，一般不推荐互代。
❌ 硬件不兼容
- MR-E / MR-J5 系列小型/新世代放大器——安装孔位、功率线序、通讯协议均不同，不能直接插入 J2 系统。
- 通用变频器（VFD）——无伺服位置闭环能力，不能驱伺服电机作定位轴。
买拆机件一定让商家做 JOG 运行测试（带同规格 J2 电机空转）并截屏参数可读——现场碰到过电容老化导致上电 AL.37（参数错误/EEPROM 校验失败），换新 EEPROM 芯片才能救，很折腾。
常见问题解答 (FAQ)
这驱动器能配 HF-SP201 伺服电机吗？
可以，MR-S11-200-Z37 标准配套 HF-SP201（2kW）或 HF-KP21（小惯量 2kW 级）等 J2 系列，注意电机侧编码器插头为 J2 专用 17-bit ABS，不能用 J3/J4 电机直接代。
现在还能订全新原装吗，交期质保怎样？
三菱已将 J2 Super 系列全球 EOL（停产），全新原装极少见多为日本/欧洲库存流转。市面以测试拆机件为主，交期 2–7 工作日，质保通常 3–6 个月（少数全新库存 12 月）——下单确认含上电+JOG 测试报告。
报警 AL.37 或 AL.16 一般怎么处理？
AL.37 常是 EEPROM 参数区损坏或电容老化→做参数初始化重写入；AL.16 先查电机编码器电缆（CN2）通断与电池电压 ≥ 5.6V，仍报可能是放大器内 encoder 接口电路老化需更换。换前备份好参数！
