产品详情

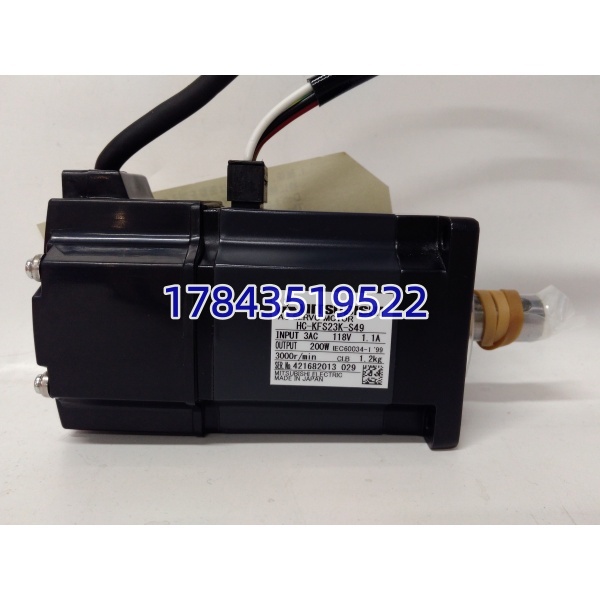

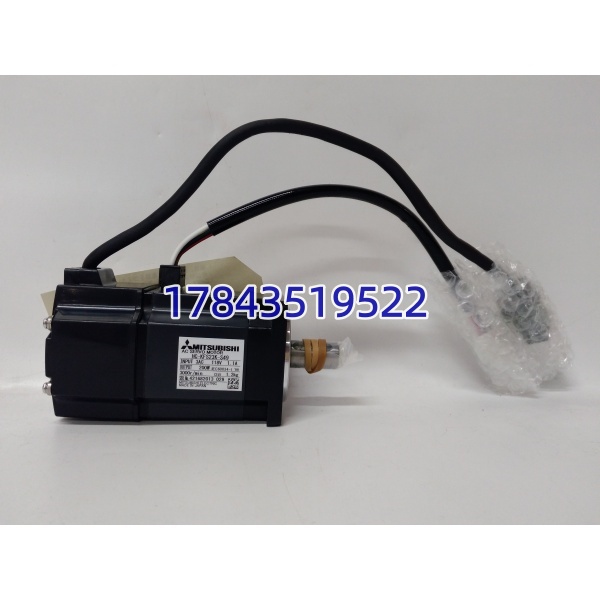

· 型号：HC-KFS23K-S49（基型 HC-KFS23，K=带制动器(Brake)，S49=特殊规格如 keyway/lead length/oil seal 依订单）
· 品牌：三菱电机 Mitsubishi Electric
· 系列：MELSERVO-J2 Super — HC-KFS Low Inertia Servo Motor
规格参数
- 电机系列：HC-KFS（J2 Super 低惯量系列，后续被 HG-KR 替代）
- 额定输出：200 W
- 额定转矩：0.637 N·m（6.5 kgf·cm）
- 最大转矩：1.91 N·m（19.5 kgf·cm）
- 额定转速：3000 r/min
- 最高转速：5000 r/min（允许短时）
- 转子惯量：0.00012 kg·m²（典型低惯量）
- 编码器规格：17-bit（131072 ppr）增量式串行编码器，部分版可配 ABS（需驱动器支持电池备份）
- 电磁制动器：有（K 后缀），静态保持转矩 ≈ 0.4 N·m，动作电压 24V DC ±10%，功耗 ≈ 6W，释放时间 ≤ 20ms
- 电源电压：三相 200V AC（驱动侧逆变输出，电机 Y 接）
- 绝缘等级：B 级（130℃）
- 防护等级：IP65（轴封部），全封闭自冷

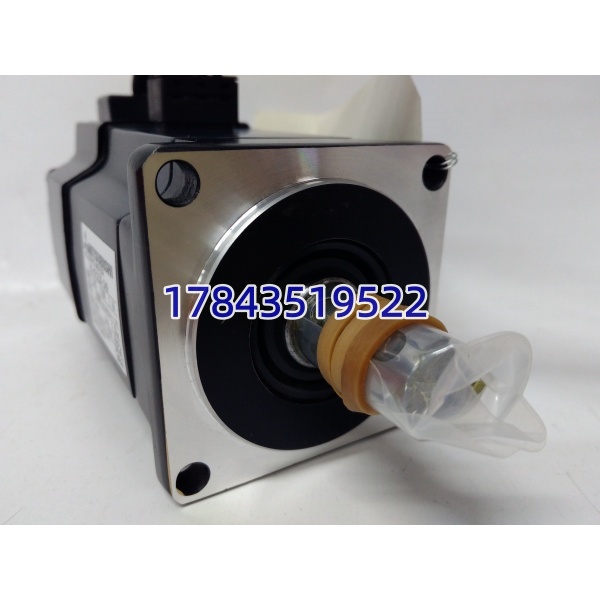

- 轴径/键：标准 φ8mm 带单键（S49 特殊规格可能微调键长或引线朝向——核对原机实物照片最保险）
- 出线方式：带标准伺服电机连接器（J2 系列 6-pin 动力 + 编码器 mini-DIN 或圆形接头，依生产批次）
- 重量：约 0.8 kg（含制动器）
- 工作温度：0～+40℃（运转），-20～+80℃ 存储，湿度 90% RH 无凝露
- 配套驱动器：MR-J2S-20A（脉冲训练型）/ MR-J2S-20B（SSCNET II 型）/ MR-J2S-20CP（SSCNET II 兼容）
- 认证：CE / UL / cUL（依生产批次）
产品介绍
HC-KFS23K-S49 是三菱 J2 Super 时代经典的 200W 低惯量伺服电机——带 24V DC 抱闸（垂直轴或需自锁工位用），17-bit 增量编码器给 MR-J2S 驱动器做位置/速度环。S49 是三菱内部特殊规格代码（常指轴端加工尺寸、引线长度、油封材质或连接器朝向微调），换件时务必核对旧电机铭牌完整 p/n 包括 S49 及轴键尺寸，外观几乎一样但轴长/键槽差 1-2mm 都可能装不进原联轴器。
有一点要注意：抱闸线圈必须单独接 24V DC（通常由驱动器 PA/PB 端子或外部安全继电器供），参数 P-02 设 “[1] Brake Used”，不然上电不释放会堵转报警 AL.16(过流) 或 AL.25(绝对位置丢步)。另外 KFS 系列是 J2 代产品，新设计建议 HG-KR23BJ + MR-J4/J5，老线维持用同型号拆机件或确认 HG-KR 法兰/轴完全兼容再升。
应用场景与行业案例
痛点：半导体封装贴片机 XYθ 轴原配 HC-KFS23K，运行十多年轴承响或编码器计数偶尔跳——现场最怕换不同法兰或轴长的”兼容”电机导致重新调原点和联轴器，停机半天。同型号（含 S49 轴规）直接换，对原点开关不用动，联轴器紧定后 JOG 试跑 OK 即可复产。
典型场景：
- 半导体/电子——贴片机、金丝焊线机 XY 平台（低惯量+刹车垂直 Z 轴）
- 包装机械——立式包装机送膜/切刀轴，需快速启停同步
- 纺织——倍捻机卷绕辊小功率伺服定位
- 老线改造——J2 系统维持运行，只换电机（保留 MR-J2S-20A 驱动器及参数）
- 机床辅助——小型转台分度，带抱闸保持原位断电锁止
真实案例：
前年帮某 SMT 产线保运，#3 贴片头 Y 轴 HC-KFS23K 运行时有轻微”嘎吱”且偶尔回零偏半个脉冲。拆下见编码器窗有细微积灰（车间洁净度边缘），轴承有旷量。找同型号 HC-KFS23K-S49（核对原轴长 20mm 键 8×16 吻合）替换，驱动器参数不变，原点开关位置不变，JOG ± 试走无异音，贴装精度复测 PASS。工程师说”三菱这老电机机械尺寸卡得死，轴长错 1mm 联轴器都对不上”。
常见问题解答 (FAQ)
Q1：HC-KFS23K-S49 支持热插拔吗？换电机要重调驱动器吗？
电机本身不支持热插拔——必须断驱动器主电及 24V DC 控制电再拆线。换新同型号（同编码器规格）通常不需改 MR-J2S 参数（P-01~P-70 保留），但建议做一次 JOG 试运确认转向/刹车释放正常。若换为 ABS 编码器版或不同分辨率版需重设 P-17/P-18 及做零点回归。
Q2：S49 是什么意思？能买普通 HC-KFS23K 代替吗？
S49 是三菱特殊规格代码（Special 49），可能涉及轴伸长度、键尺寸、引线朝向或油封类型。尽量买完全相同 HC–S49，普通 HC- 轴长/键可能不同导致联轴器装不上或偏心磨损。实在无货需核实现场轴尺寸图纸确认普通版 轴参数一致才可代用。
Q3：抱闸怎么接线？不接会怎样？
抱闸线圈两根线接驱动器 PA/PB（或外部 24V DC 经安全继电器），参数 P-02=1 启用。若不接/未设参数，上电抱闸不释放电机会堵转报过流(AL.16)；断电抱闸抱死是机械安全特性。注意：抱闸寿命约 100 万次吸合，频繁垂直轴建议定期听释放声确认无卡滞。
Q4：能和 MR-J4/J5 驱动器配吗？
MR-J4/J5 驱动器主要配 HG-KR/HG-SR 等新电机（采用不同的编码器协议及插头定义）。部分 MR-J4 可通过选件兼容 J2 电机但需确认三菱兼容性表及配线转接——不建议盲目混搭，老系统维保继续用 MR-J2S + KFS 最稳妥。
