描述
产品详情

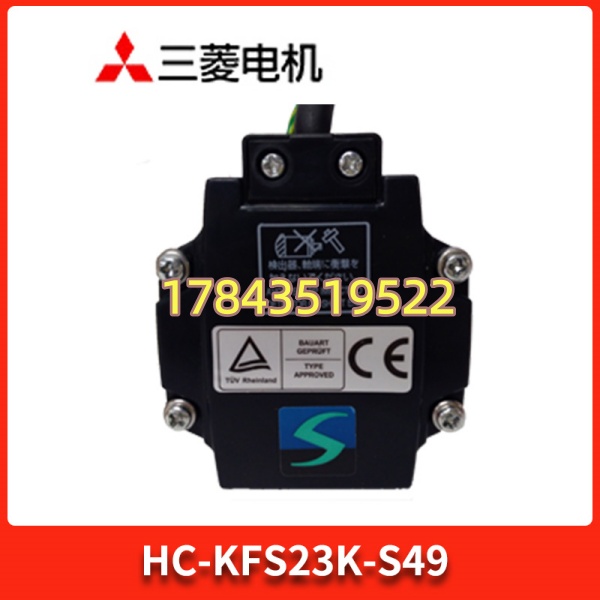

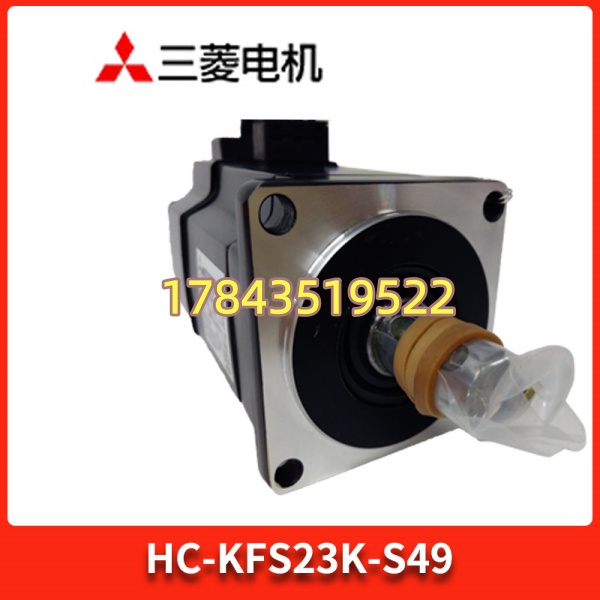

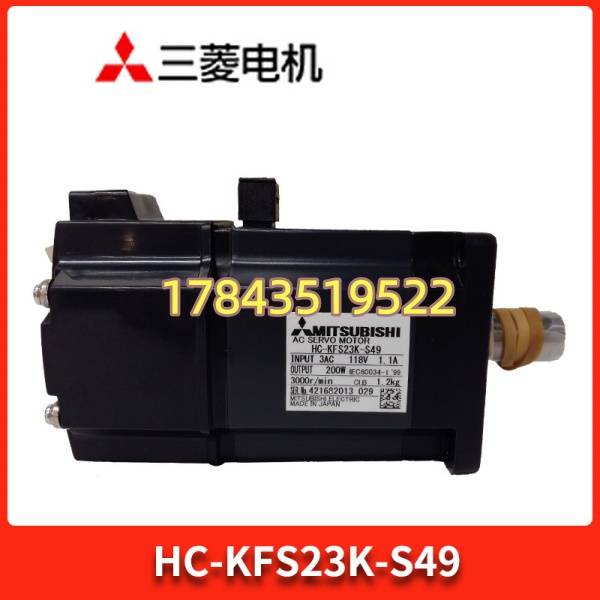

· 型号：HC-KFS23K-S49（Mitsubishi HF-KFS23 带电磁刹车版，S49 为轴/油封特殊规格代码）
· 品牌：Mitsubishi Electric（三菱电机）
· 系列：MELSERVO HF-KFS 系列（配套 MR-J2S / MR-J3 伺服放大器）
规格参数
- 完整型号：HC-KFS23K-S49（HF-KFS23 低惯量伺服电机，K=带电磁抱闸，S49=特殊轴长/油封配置，以铭牌为准）
- 额定输出功率：2.0 kW
- 额定转矩：6.4 N·m
- 最大转矩：19.1 N·m
- 额定转速：3000 r/min
- 最高转速：4500 r/min（需放大器支持）
- 额定电流：11.0 A（rms）/ 峰值 33.0 A
- 额定电压：AC 200V 级（伺服放大器输出侧 U/V/W）
- 转子惯量：低惯量型，典型 1.26×10⁻⁴ kg·m²（参考 HF-KFS23 标准）
- 编码器规格：17-bit 增量式光学编码器（131072 ppr），差动线驱动输出（A/B/Z 相），电缆带电池备份（绝对值需 HA 系列）
- 电磁抱闸：带（K 后缀），24V DC 释放，静态保持转矩 ≥ 额定转矩，断电自锁
- 绝缘等级：B 级（130℃）
- 防护等级：IP65（轴伸端带油封，机身 IP54 以上，具体依 S49 选项）
- 环境温度：0～+40℃（运行），-20～+80℃（存储）
- 冷却方式：全封闭自冷（TENV）
- 轴径/键：标准 φ22mm 带键槽（S49 可能微调轴长，核对铭牌尺寸图）
- 出线方式：标准侧出或后出（依批次，通常连接器式）
- 重量：约 9.5 kg（含抱闸）
- 配套放大器推荐：MR-J2S-20A / MR-J3-20A / MR-J4-20A（J4 需确认编码器线兼容，通常需换电缆）
产品介绍
HC-KFS23K-S49 是三菱 HF-KFS 系列 2kW 低惯量交流伺服电机，带电磁抱闸，配 17-bit 增量编码器，专用于 MR-J2S/J3 伺服放大器。低惯量设计适合高频加减速定位——典型是 XY 工作台、送料轴、裁切追随轴。你在老包装机、印刷机、电子组装设备上常看到它。
坦白讲，KFS 系列随 MR-J2S 一起停产多年，新机推 HG-KR/HG-SR（MR-J4 平台）。买的时候必须核对三点：①轴长/键槽是否与原装 S49 一致（否则联轴器对不上）；②编码器线插头定义（17-bit 增量 vs 新 HA 系列绝对值不互通）；③抱闸电压 24V DC 接线极性。若原放大器也坏了想整体升级，可考虑 HG-KR23K + MR-J4-20A 但需换电机动力线和编码器线——老线急修优先找同型号拆机件最省事。
应用场景与行业案例
凌晨换班后发现贴标机送料轴伺服报警 “AL.16 编码器断线” 或电机抱闸吸合异响、轴可手盘转动——KFS23 抱闸线圈烧或编码器污染。产线不能等两周订货，你手头有台测过好的 HC-KFS23K-S49 换上去恢复。
典型场景：
- 食品/药品包装机送料/追剪轴：低惯量 3000rpm 适合同步追随切割，抱闸防断电滑车。
- 印刷机套色调整轴 / 收放卷张力轴辅助：高频微动定位，17-bit 编码器够用。
- 电子元件插件机 / SMT 进料轴：短行程快启停，KFS 低惯量是优势。
- 老线 MRO 备件：整体升级预算未批，只换坏电机维持生产。
真实案例：
华南某软包装印刷厂，周二早班追标轴（HC-KFS23K）报警 AL.37（参数异常/编码器通讯失败），擦编码器接头重插无效，拆下发现编码器玻璃码盘微裂（疑似搬运震动）。原 MR-J2S-20A 放大器正常，库房无新机，从 MRO 商调一台拆机 KFS23K-S49（同轴长 S49 核对过）。断电拆旧电机（先松开抱闸接线防短路）、标记 U/V/W 相序、装新电机对法兰、接抱闸 24V、插编码器线——上电 JOG 点动确认方向，原点复归后套色 OK。设备主管说：”再跑三年等新线 DCS 改造一起换 MR-J4。”
常见问题解答 (FAQ)
Q1：HC-KFS23K-S49 和 HF-KFS23 是一个东西吗？S49 是什么意思？
HF-KFS23 是基型，HC- 是完整订购写法——K=带电磁抱闸，S49=特殊轴长/油封/出线组合代码（依工厂定制）。采购替换必须核对旧电机铭牌上完整型号及轴尺寸图，S49 不同轴长会导致联轴器无法安装。
Q2：能热插拔更换吗？电机更换要注意什么？
伺服电机本身不”热插拔”——必须先断伺服放大器主电源（200V/380V）和控制 24V，确认抱闸释放回路断电再拆线。有一点要注意：拆装时标记 U/V/W 相序（虽然多数可任意两相调换修正方向，但最好原样恢复），新电机首次 JOG 确认旋转方向再带载。
Q3：能用新款 HG-KR23K（MR-J4 平台）直接替吗？
物理安装通常兼容（轴径/法兰核对），但①编码器协议不同（KFS=17-bit 增量，KR=22-bit 增量/绝对值可选）需换编码器电缆；②MR-J4 放大器与 J2S/J3 参数不完全映射；③抱闸回路接线可能不同。
Q4：抱闸接线和注意事项？
抱闸线圈额定 24V DC，通常由外部安全继电器或放大器抱闸输出口（B1/B2）供电，断电抱紧、得电释放。换新电机时先万用表量抱闸线圈阻值（通常几十欧）确认没短路再上电，接反只是不吸合不会烧——但通电前务必确认极性按图纸。
Q5：编码器线断了或污染怎么判断？
放大器报 AL.16（编码器断线）或 AL.20（编码器奇偶错），先查接头氧化/屏蔽接地，再查电缆通断。KFS 系列是 17-bit 增量线驱动（A+/A-/B+/B-/Z+/Z- + 5V/GND），可用示波器看 A/B 相差 90° 方波判断是否编码器损坏。
Q6：怎么鉴别拆机/二手件好坏？
要求供应商提供：①手动盘车顺畅无异响、抱闸断电锁轴通电释放；②U/V/W 相对地绝缘 >1MΩ（500V 兆欧表）；③带载 JOG 运行电流正常无异常振动、编码器反馈计数连续；④铭牌参数（功率/转速/编码器型号）与旧机一致。到货先做空载试运行再装机。
